90 ڈگری بینڈ کابینہ کا قبضہ

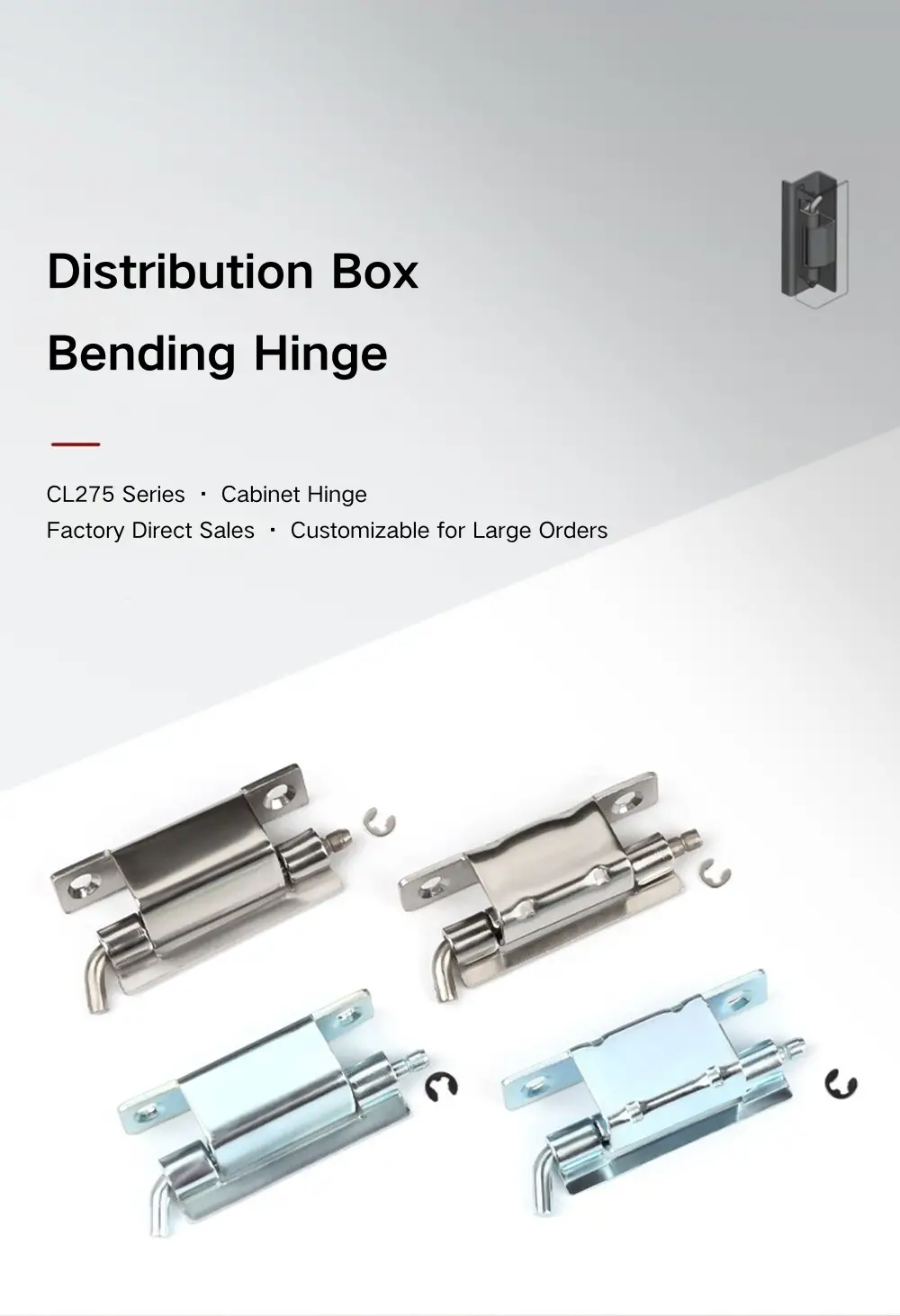

Yitai Lock سے چھپے ہوئے انکلوژر قلابے حاصل کرنے والے خریداروں کے لیے، 90 Degree Bend Cabinet Hinge CL275 سیریز اپنے تین ماڈلز میں دو افتتاحی زاویوں پر محیط ہے — CL275-1 پر 120°، اور CL275-2 اور CL275-3 دونوں پر 90°۔ CL275-2 اور CL275-3 ایک ہی افقی فٹ پرنٹ کا اشتراک کرتے ہیں لیکن ان کے پس منظر کے طول و عرض میں مختلف ہیں، لہذا ان کے درمیان انتخاب آپ کے انکلوژر کے مخصوص دروازے کے پینل اور فریم جیومیٹری پر آتا ہے۔ تینوں پن برقرار رکھنے کے لیے Φ4 کھلی برقرار رکھنے والی انگوٹی کے ساتھ Φ5 ملی میٹر بیرل استعمال کرتے ہیں۔

ماڈل کے اختیارات اور طول و عرض

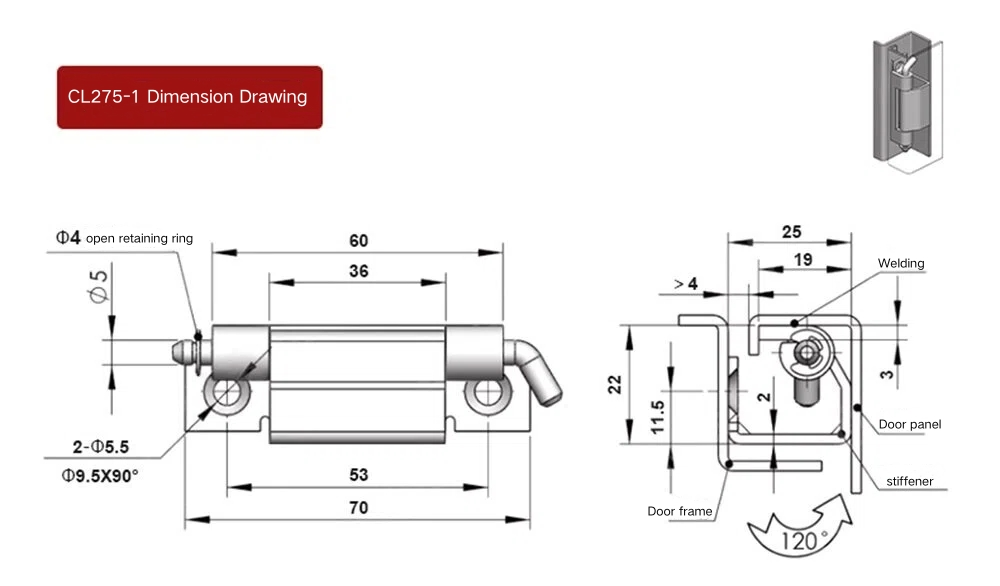

90 Degree Bend Cabinet Hinge CL275-1 سب سے بڑا ماڈل ہے، جس کی مجموعی لمبائی 70 ملی میٹر اور 60 ملی میٹر کا قبضہ باڈی ہے۔ بڑھتے ہوئے پنکھوں کے درمیان اندرونی فاصلہ 53 ملی میٹر ہے، بیرل کا قطر Φ5 ملی میٹر ہے، اور دو بڑھتے ہوئے سوراخ Φ9.5×90° کاؤنٹر سنک کے ساتھ Φ5.5 ملی میٹر ہیں۔ CL275-1 120° پر کھلتا ہے، جس سے یہ صحیح انتخاب ہوتا ہے جہاں وسیع دروازے کے جھولے کی ضرورت ہوتی ہے۔

CL275-2 اور CL275-3 دونوں 90° پر کھلتے ہیں اور 53 ملی میٹر اندرونی اسپین اور Φ5 ملی میٹر بیرل کا اشتراک کرتے ہیں، لیکن ان کے مجموعی طول و عرض اور سوراخ کی ترتیب میں مختلف ہیں۔ CL275-2 کی مجموعی لمبائی 59 ملی میٹر کے ساتھ 67 ملی میٹر ہے اور دو Φ10.5×90° کاؤنٹر سنک ہولز کے ساتھ ساتھ دو Φ5.5 ملی میٹر سوراخ استعمال کرتا ہے۔ CL275-3 میں 60 ملی میٹر باڈی ہے اور دو Φ5.2 ملی میٹر بڑھتے ہوئے سوراخ کے ساتھ مجموعی لمبائی 67 ملی میٹر ہے۔ CL275-3 کا لیٹرل پروفائل بھی CL275-2 سے مختلف ہے، جس میں دروازے کے فریم کی منگنی کی گہرائی 19.3 ملی میٹر اور 20.2 ملی میٹر کی کل پس منظر کی اونچائی ہے — وہ تفصیلات جو 90 ڈگری بینڈ کیبنٹ ہینج کو ایک مخصوص فریم چینل میں فٹ کرتے وقت اہمیت رکھتی ہیں۔

ساخت اور تنصیب

90 ڈگری بینڈ کیبنٹ ہینج کے تینوں ماڈل ویلڈنگ کے ذریعے نصب کیے گئے ہیں۔ مڑے ہوئے ونگ کے ڈیزائن کا مطلب ہے کہ قبضے کی نشستوں کا ایک رخ دروازے کے فریم چینل کے اندر اور دوسرا دروازے کے پینل کے خلاف ہے، جس میں قبضہ کی بیرل کیبنٹ کے چہرے کی بجائے فریم پروفائل کے اندر بیٹھی ہوئی ہے۔ یہ پوشیدہ پوزیشننگ وہی ہے جو CL275 کو ایک معیاری سطح پر نصب قبضہ سے الگ کرتی ہے۔

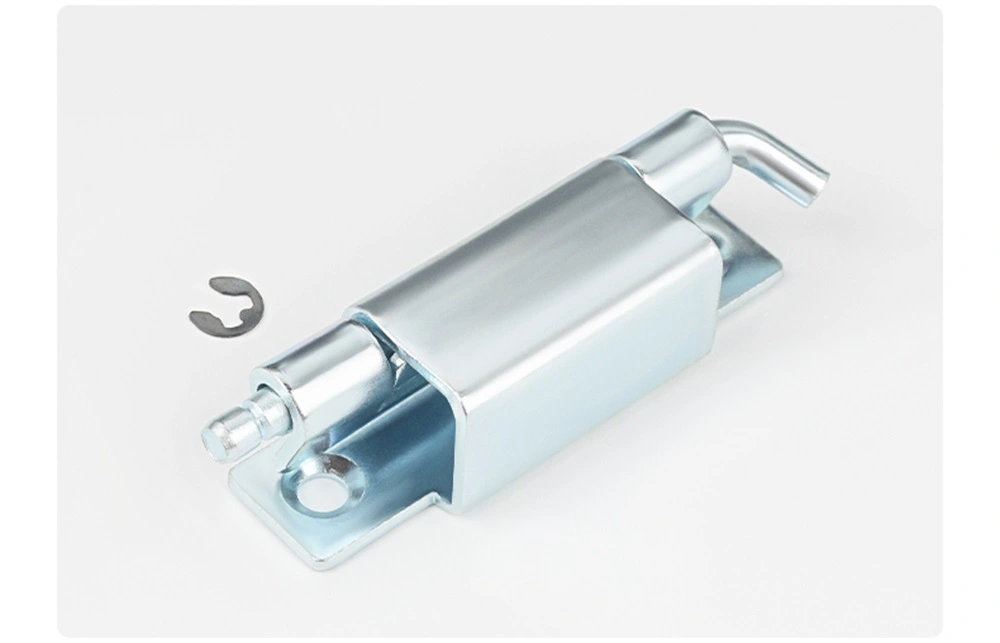

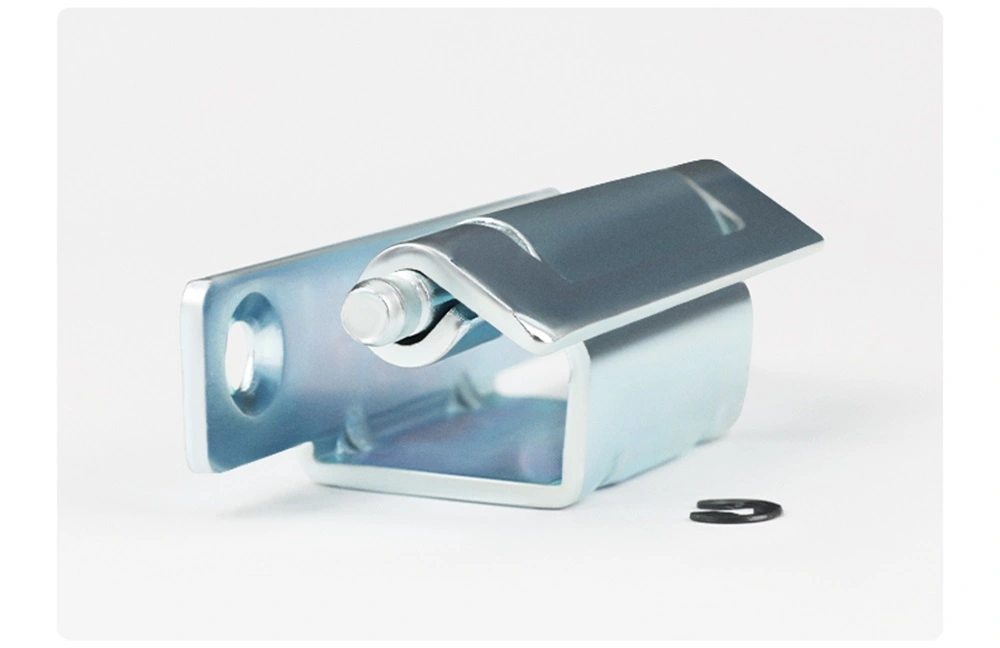

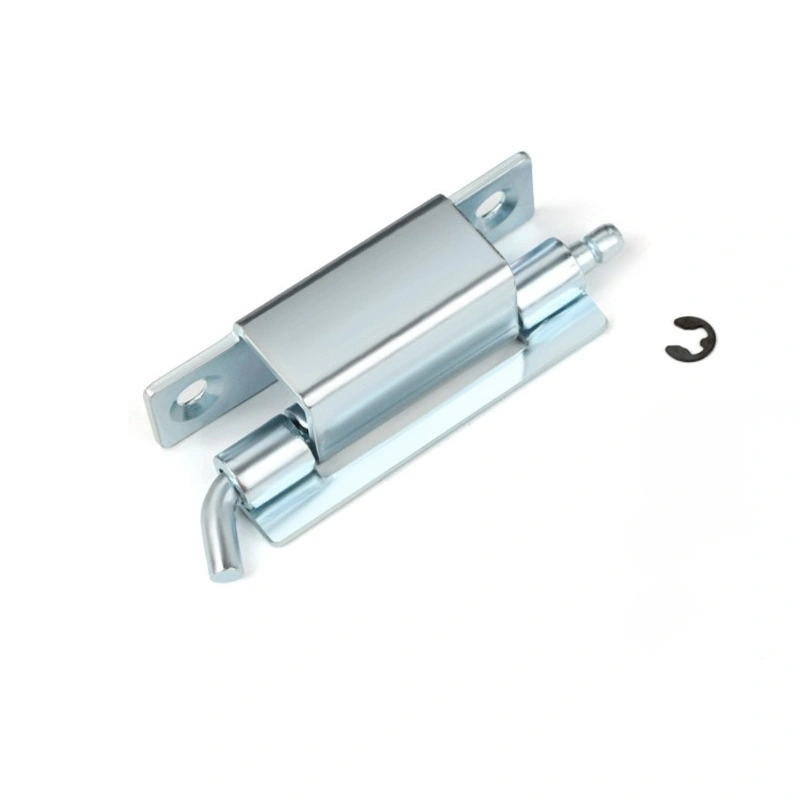

آپریشن کے دوران پن کو اپنی جگہ پر رکھنے کے لیے 90 ڈگری بینڈ کیبنٹ ہینج تینوں ماڈلز پر ایک Φ4 کھلی برقرار رکھنے والی انگوٹھی کا استعمال کرتا ہے۔ دروازے کی پتی کو برقرار رکھنے والی انگوٹھی کو منقطع کرکے اور پن کو کھینچ کر ہٹایا جا سکتا ہے — کسی ٹولز کی ضرورت نہیں ہے — جو ان الماریوں کے لیے مفید ہے جنہیں اندرونی رسائی یا دیکھ بھال کے لیے کبھی کبھار دروازے کو ہٹانے کی ضرورت ہوتی ہے۔ ویلڈیڈ انسٹالیشن فکسڈ ونگ کو مستقل طور پر فریم کے ساتھ لنگر انداز رکھتی ہے، لہذا دروازے کو بار بار ہٹانے سے ماؤنٹنگ متاثر نہیں ہوتی۔

مواد اور سطح کا علاج

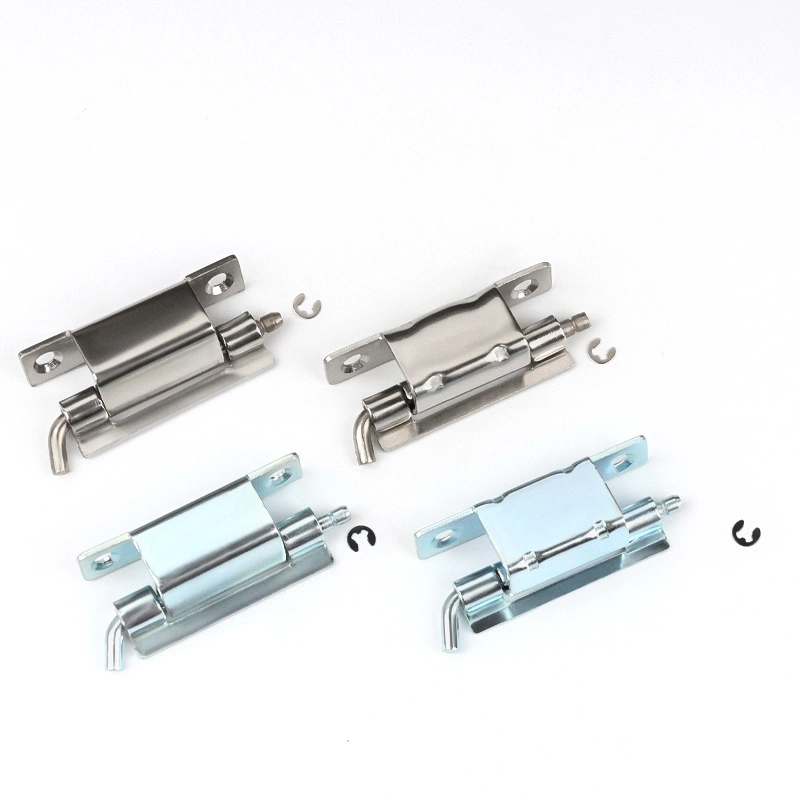

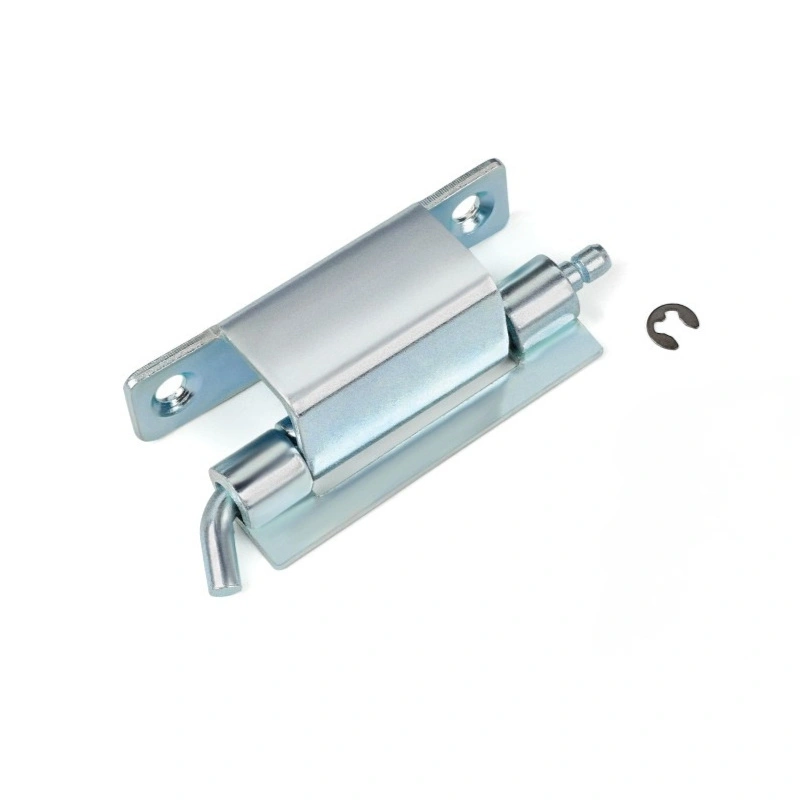

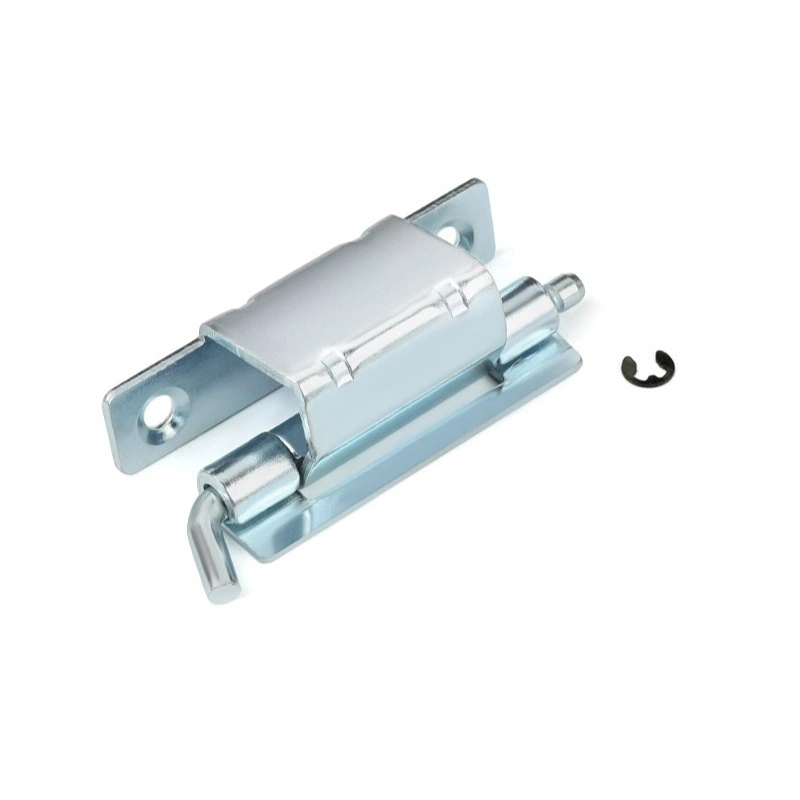

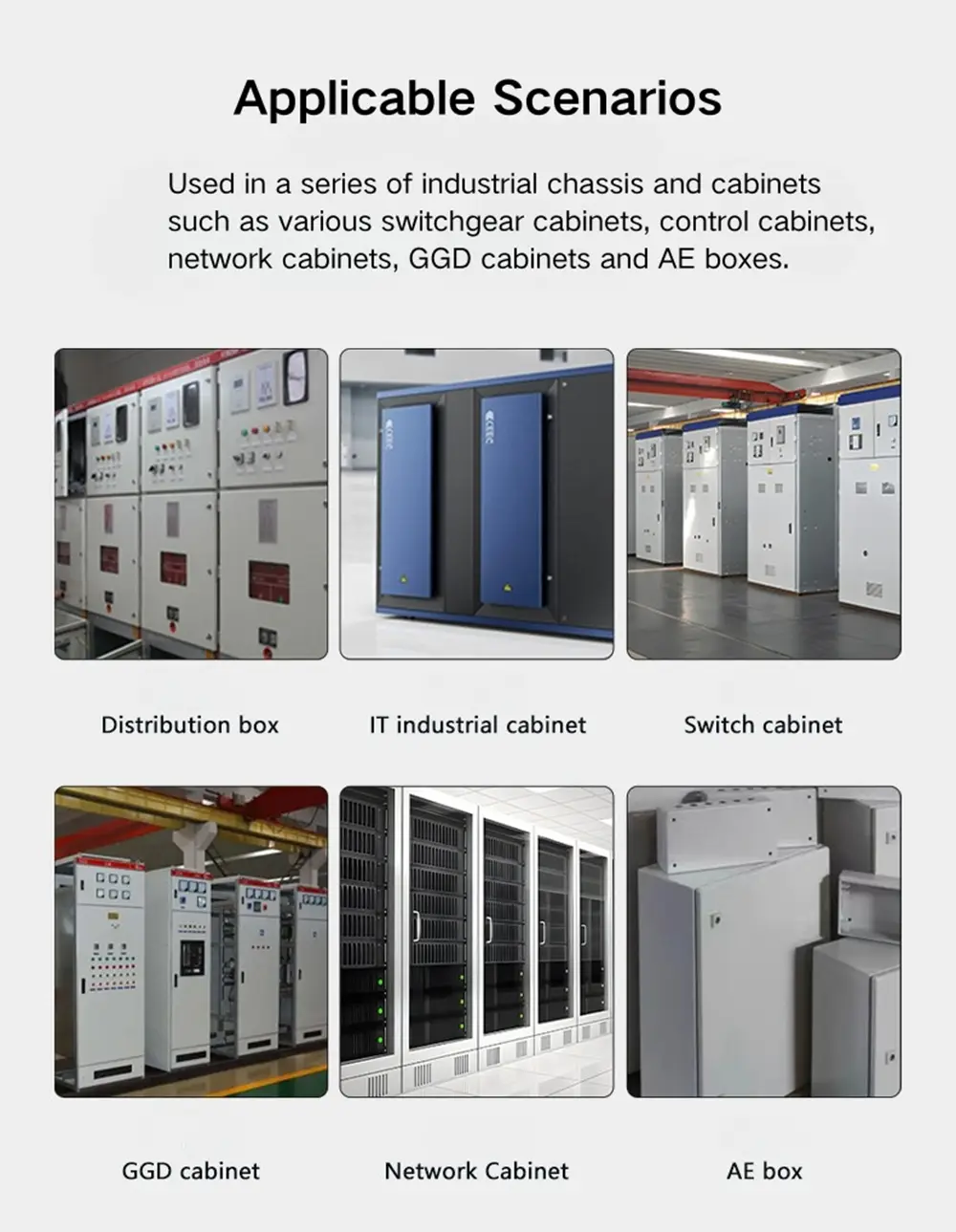

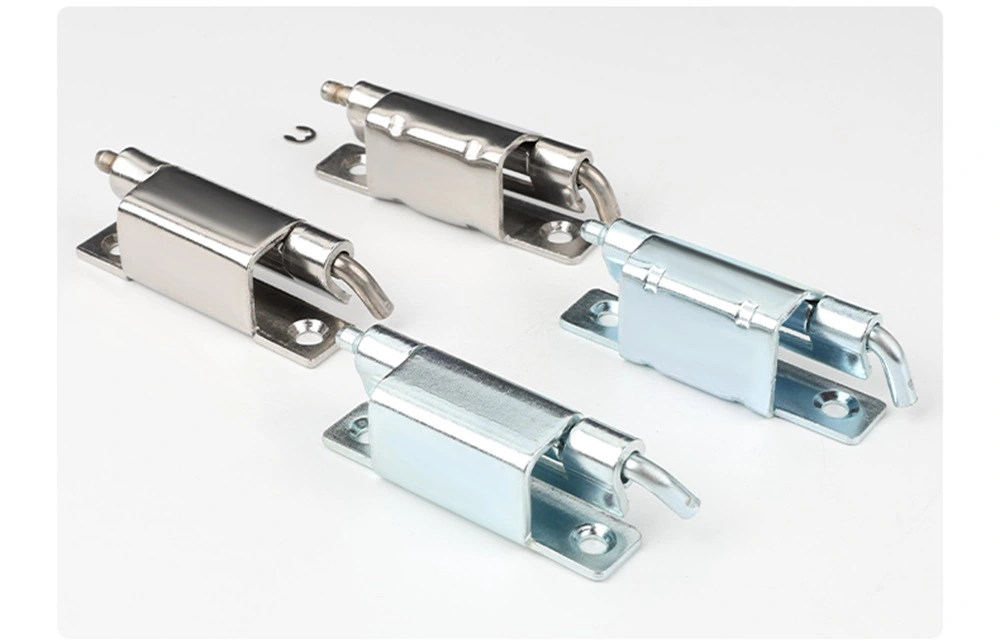

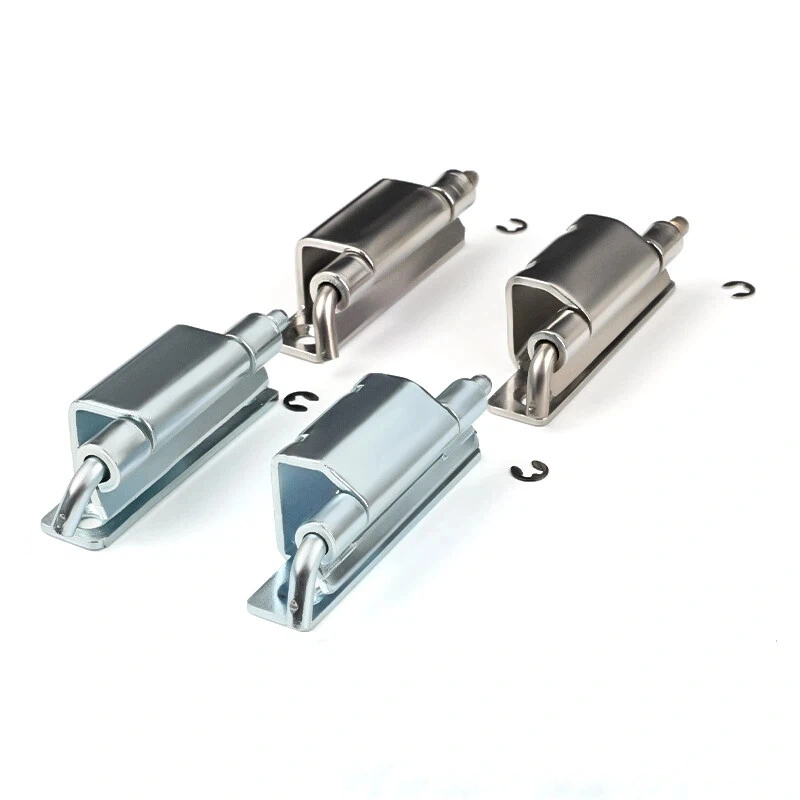

90 ڈگری بینڈ کیبنٹ کا قبضہ جستی کاربن اسٹیل اور 304 سٹینلیس سٹیل میں دستیاب ہے۔ کاربن اسٹیل ورژن میں زنک چڑھانا ہوتا ہے جو خشک یا آب و ہوا کے کنٹرول والے ماحول میں اندرونی دیواروں کے لیے مناسب سنکنرن تحفظ فراہم کرتا ہے۔ یہ زیادہ تر الیکٹریکل کیبنٹ اور ڈسٹری بیوشن باکس ایپلی کیشنز کے لیے معیاری انتخاب ہے جہاں تنصیب گھر کے اندر ہوتی ہے اور نمی کا کوئی عنصر نہیں ہوتا ہے۔

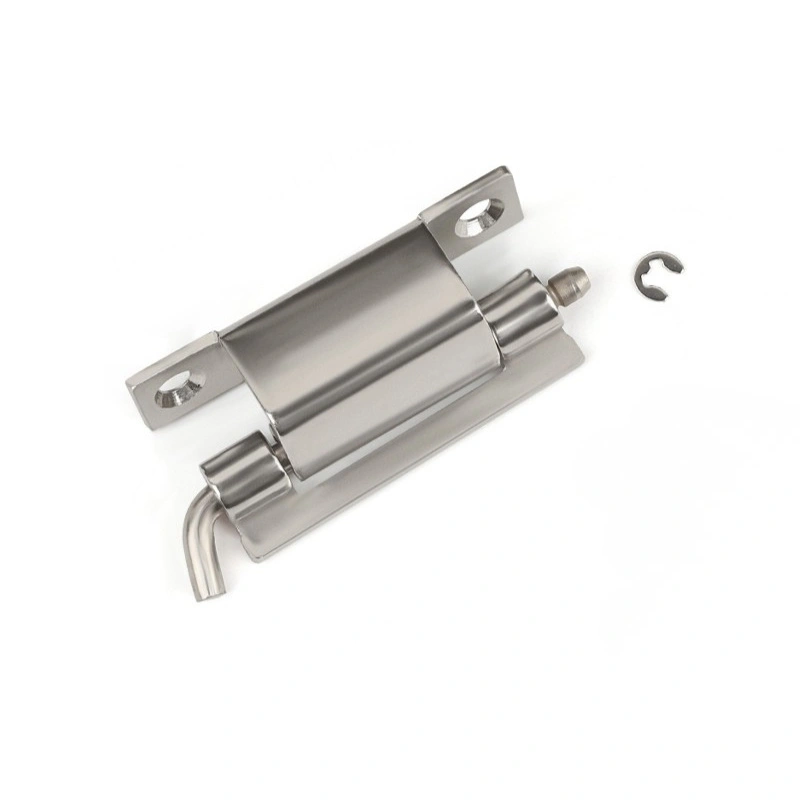

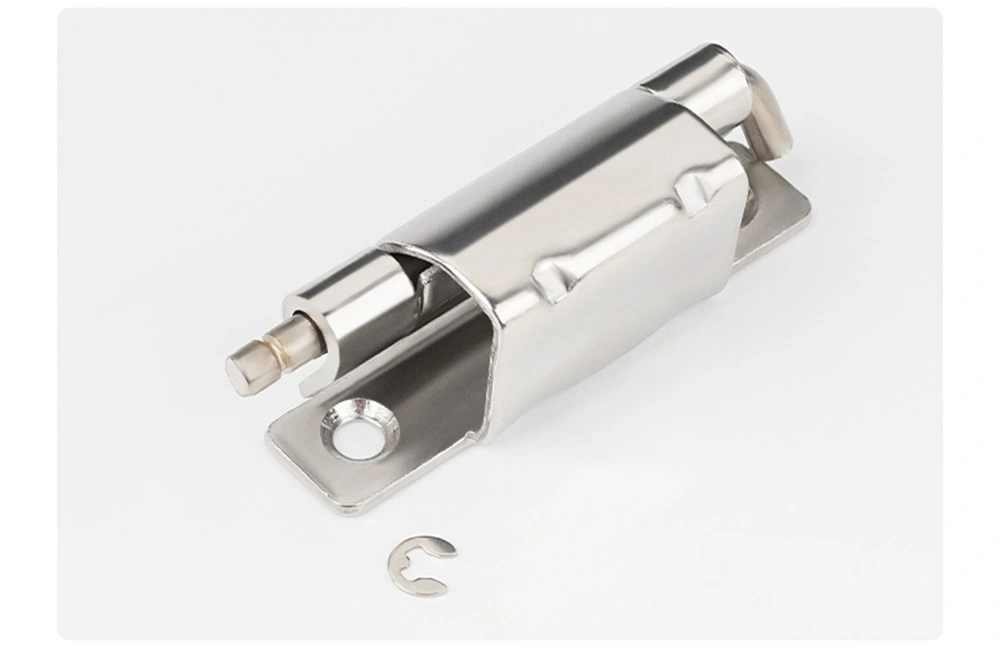

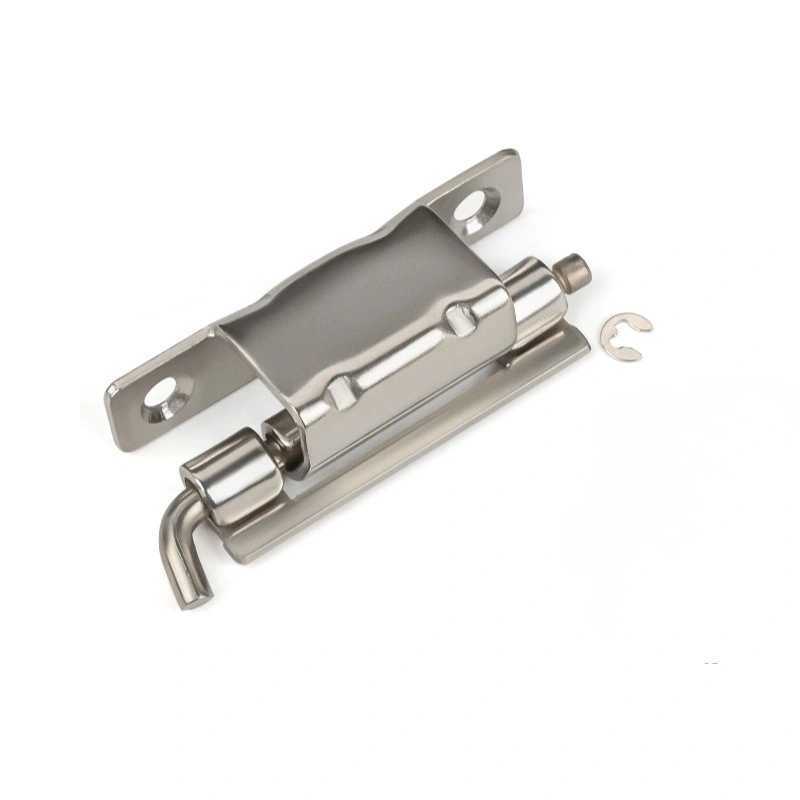

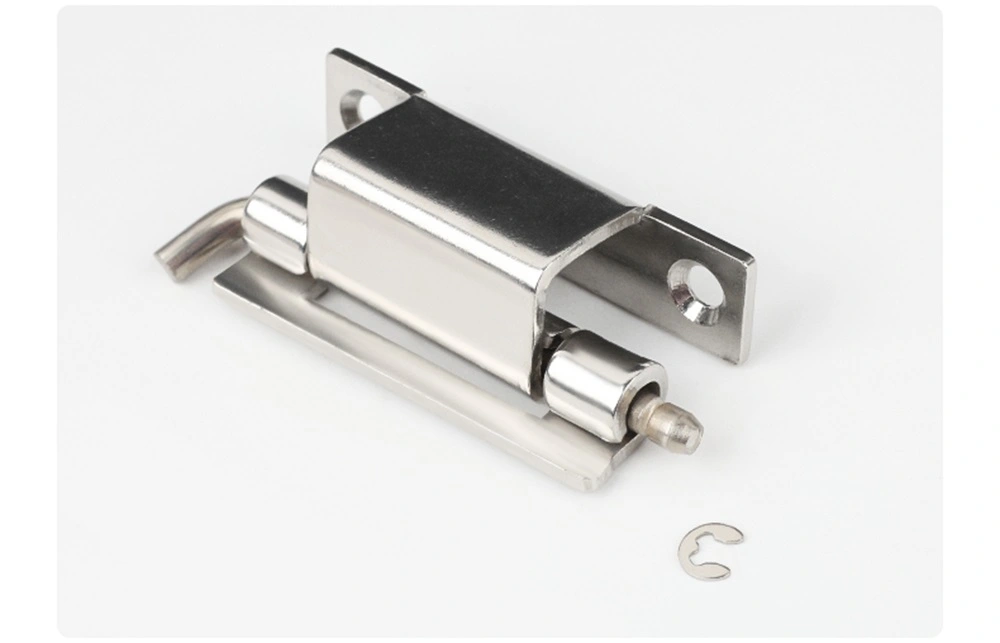

304 سٹینلیس سٹیل 90 ڈگری بینڈ کیبنٹ ہینج اس وقت بہتر آپشن ہے جب انکلوژر نمی، بیرونی حالات، یا بلند نمی والے ماحول کے سامنے ہو۔ سٹینلیس سٹیل کی بھی وضاحت ہوتی ہے جب کابینہ کی بیرونی تکمیل پر غور کیا جاتا ہے، کیونکہ یہ مشکل حالات میں جستی کاربن سٹیل کے مقابلے وقت کے ساتھ اپنی ظاہری شکل کو بہتر رکھتا ہے۔ دونوں مواد تینوں CL275 ماڈلز میں دستیاب ہیں۔

اکثر پوچھے گئے سوالات

Q1: CL275 سیریز میں تین ماڈلز کیا ہیں اور وہ کیسے مختلف ہیں؟

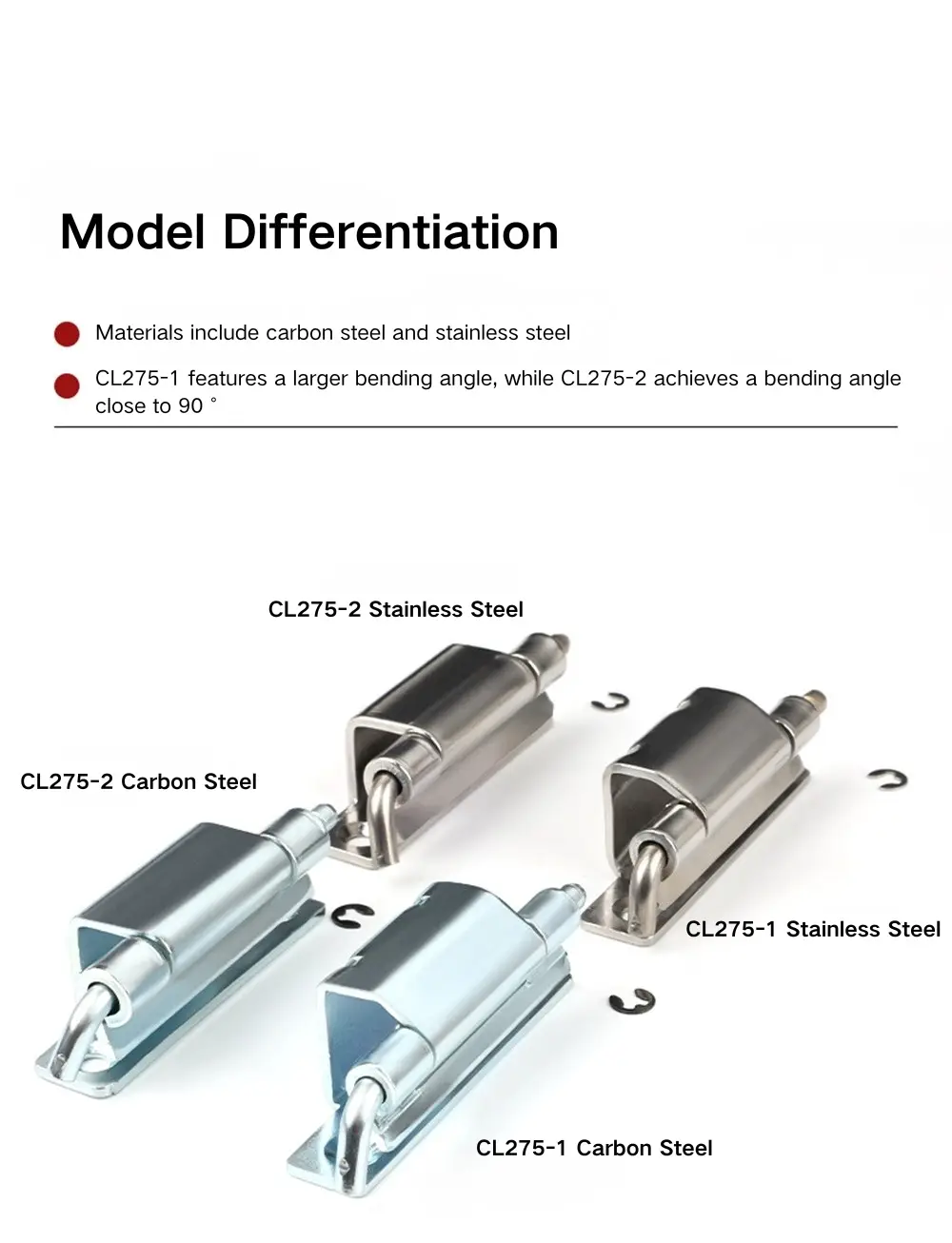

CL275 سیریز میں CL275-1، CL275-2، اور CL275-3 شامل ہیں۔ CL275-1 120° پر کھلتا ہے اور 70 ملی میٹر کی مجموعی لمبائی میں سب سے بڑا ماڈل ہے۔ CL275-2 اور CL275-3 دونوں 90° پر کھلے ہیں اور ایک جیسے افقی طول و عرض کا اشتراک کرتے ہیں، لیکن ان کے لیٹرل پروفائل اور بڑھتے ہوئے سوراخ کی ترتیب میں فرق ہے۔ تینوں Φ5 ملی میٹر بیرل کے ساتھ ویلڈڈ قلابے ہیں۔

Q2: ہر ماڈل کا افتتاحی زاویہ کیا ہے؟

CL275-1 120° پر کھلتا ہے۔ CL275-2 اور CL275-3 دونوں 90° پر کھلے ہیں۔ افتتاحی زاویہ قبضے کے پروں کی موڑ جیومیٹری سے طے ہوتا ہے اور تنصیب کے بعد اسے ایڈجسٹ نہیں کیا جا سکتا۔

Q3: CL275 قبضہ کیسے نصب ہے؟

تینوں CL275 ماڈلز ویلڈنگ کے ذریعے نصب ہیں۔ مڑے ہوئے ونگ کو فیبریکیشن کے دوران کیبنٹ فریم یا ڈور پینل میں ویلڈ کیا جاتا ہے۔ اس سیریز میں کوئی سکرو ماؤنٹ آپشن نہیں ہے۔

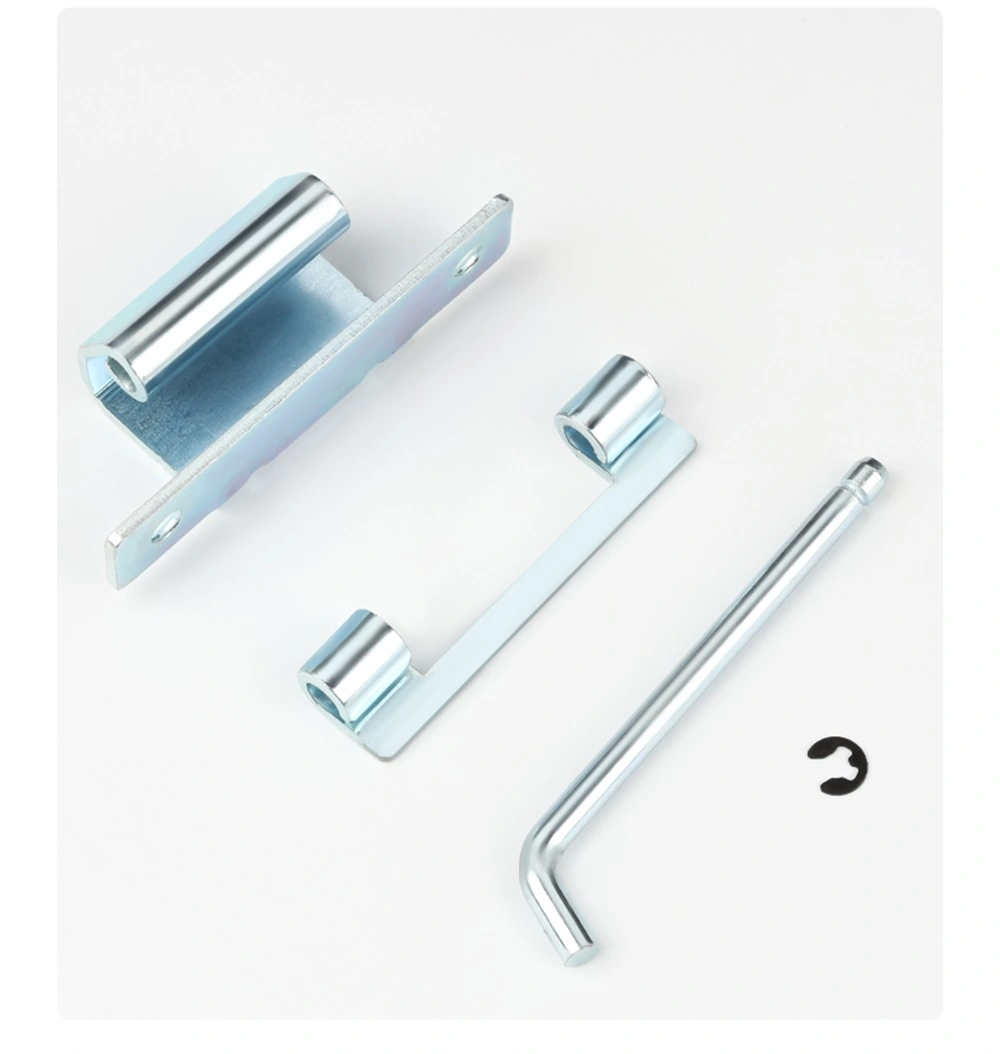

Q4: قبضہ پن کو کیسے برقرار رکھا جاتا ہے اور کیا دروازے کو ہٹایا جا سکتا ہے؟

تمام CL275 ماڈلز پن کو جگہ پر رکھنے کے لیے Φ4 کھلی برقرار رکھنے والی انگوٹھی کا استعمال کرتے ہیں۔ دروازے کو ہٹانے کے لیے، برقرار رکھنے والی انگوٹھی کو الگ کریں اور پن کو کھینچیں — کسی اوزار کی ضرورت نہیں ہے۔ ویلڈڈ بیس فریم پر قائم رہتا ہے، اس لیے دروازے کو ہٹایا جا سکتا ہے اور قبضہ کو متاثر کیے بغیر دوبارہ جوڑا جا سکتا ہے۔

Q5: کیا مواد دستیاب ہیں؟

CL275 بینڈ کیبنٹ کا قبضہ جستی کاربن اسٹیل اور 304 سٹینلیس سٹیل میں آتا ہے۔ کاربن اسٹیل سوٹ انڈور، خشک دیواروں؛ بیرونی تنصیبات یا باقاعدگی سے نمی کی نمائش کے ساتھ ماحول کے لیے سٹینلیس سٹیل بہتر انتخاب ہے۔

Q6: CL275-2 اور CL275-3 میں کیا فرق ہے؟

دونوں ماڈلز ایک جیسے افقی طول و عرض اور 90° کھلنے کا زاویہ رکھتے ہیں، لیکن ان کے پس منظر کے پروفائلز مختلف ہیں۔ CL275-3 میں دروازے کے فریم کی منگنی کی گہرائی 19.3 ملی میٹر اور پس منظر کی اونچائی 20.2 ملی میٹر ہے، جبکہ CL275-2 میں مختلف لیٹرل کلیئرنسز ہیں جو ایک مختلف فریم چینل جیومیٹری کے لیے موزوں ہیں۔ اپنے مخصوص دروازے کے فریم اور پینل کے طول و عرض کی بنیاد پر منتخب کریں۔
