ڈسٹری بیوشن پینل ہٹنے والا قبضہ

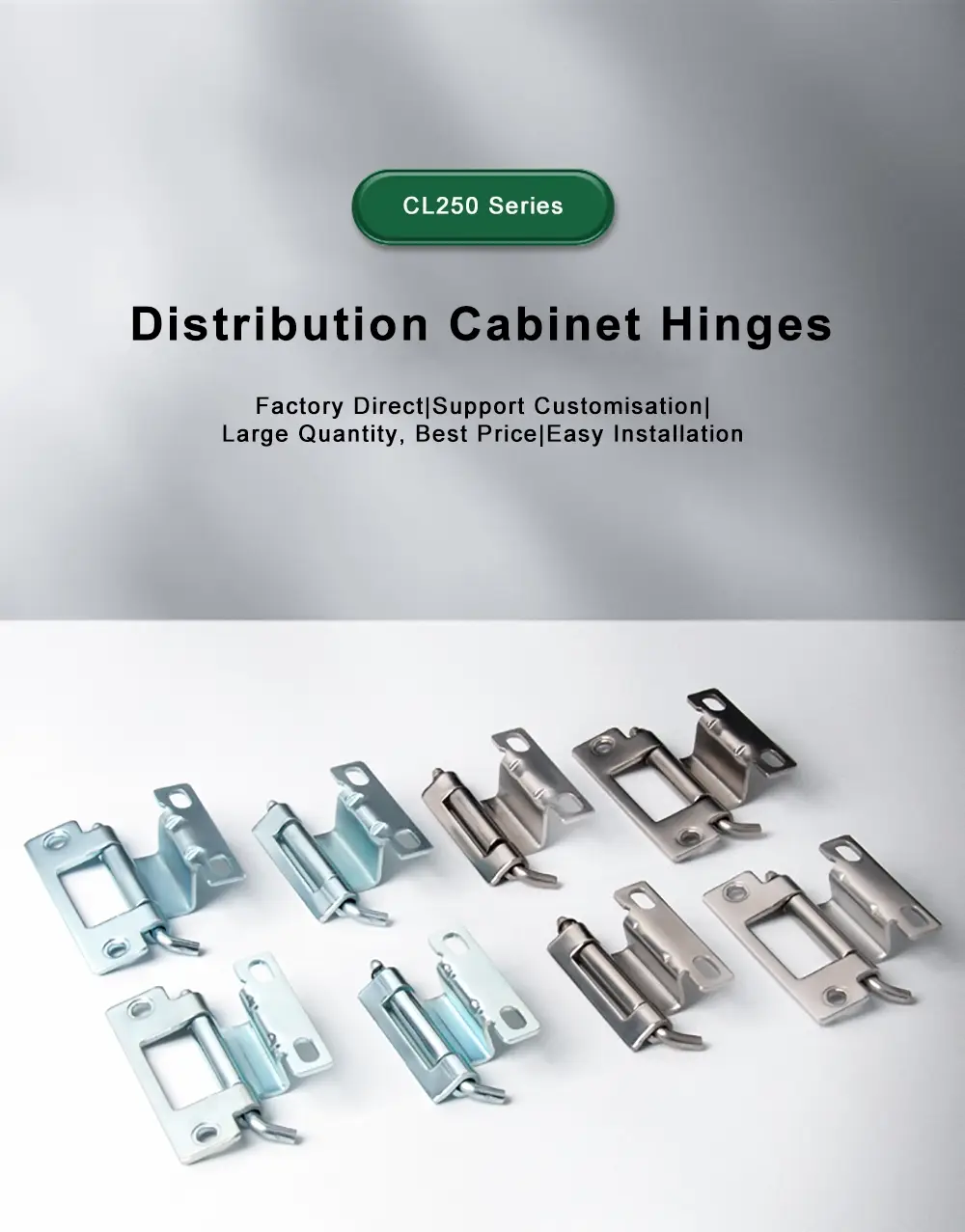

مقدار میں Yitai Lock سے کنٹرول کیبنٹ ہارڈویئر کو سورس کرنے والوں کے لیے، ڈسٹری بیوشن پینل ریموویبل Hinge CL250 سیریز آرڈر دینے سے پہلے ماڈلز کے درمیان موازنہ کرنے کے قابل ہے، کیونکہ ساختی ڈیزائن یکساں ہے لیکن ماڈلز کے درمیان طول و عرض مختلف ہوتے ہیں۔ ہٹنے کے قابل ڈیزائن کا مطلب ہے کہ ایک بار انسٹال ہونے کے بعد دروازے کو بغیر ٹولز کے ہٹایا جا سکتا ہے، جو کہ اسمبلی لائنوں اور فیلڈ کی دیکھ بھال کے لیے یکساں طور پر ایک عملی خصوصیت ہے۔ تنصیب کے دونوں طریقے — سکرو اور ویلڈ — تعاون یافتہ ہیں، اس لیے قبضہ زیادہ تر فیبریکیشن ورک فلو میں بغیر کسی ترمیم کے فٹ ہوجاتا ہے۔

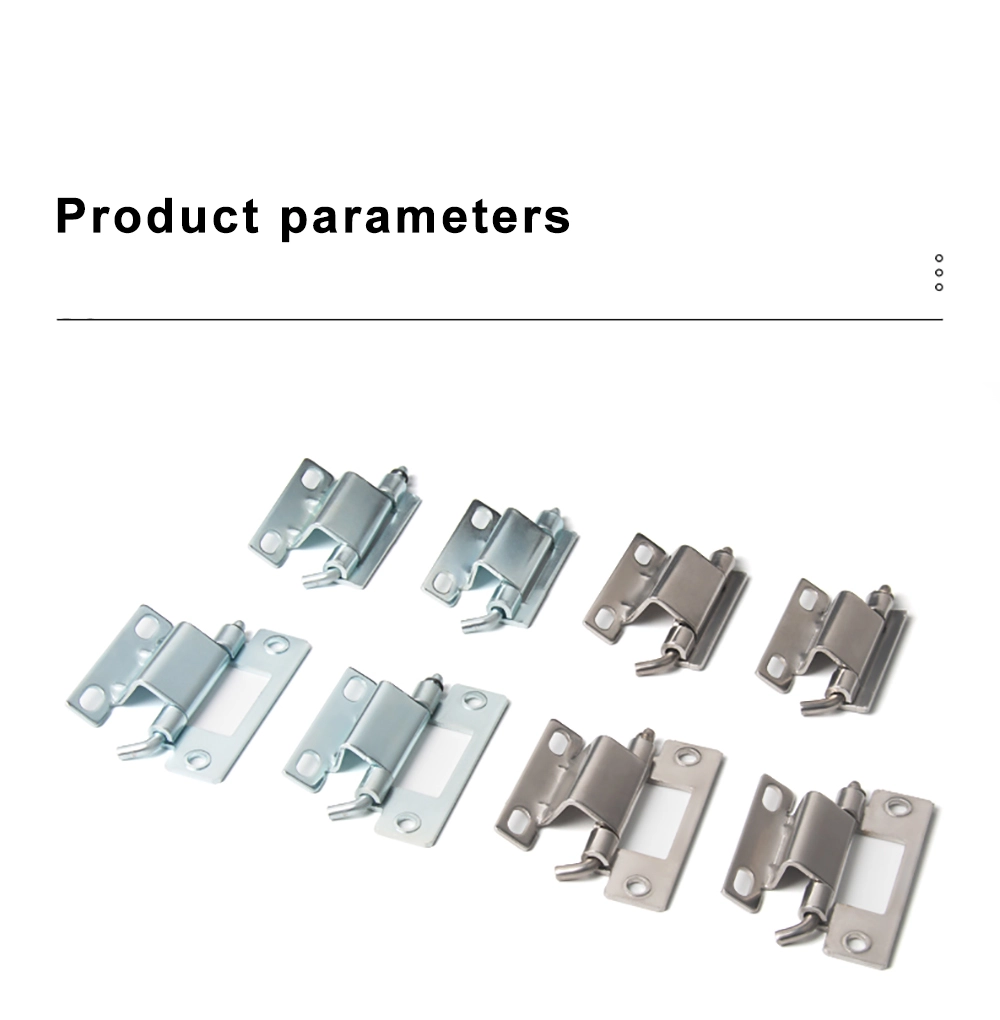

ماڈل کے اختیارات اور طول و عرض

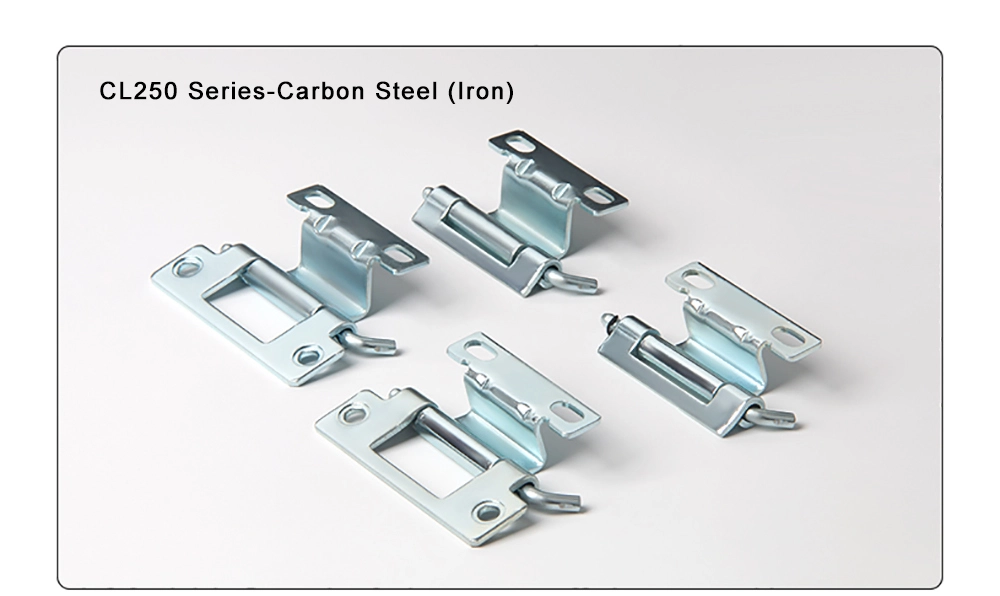

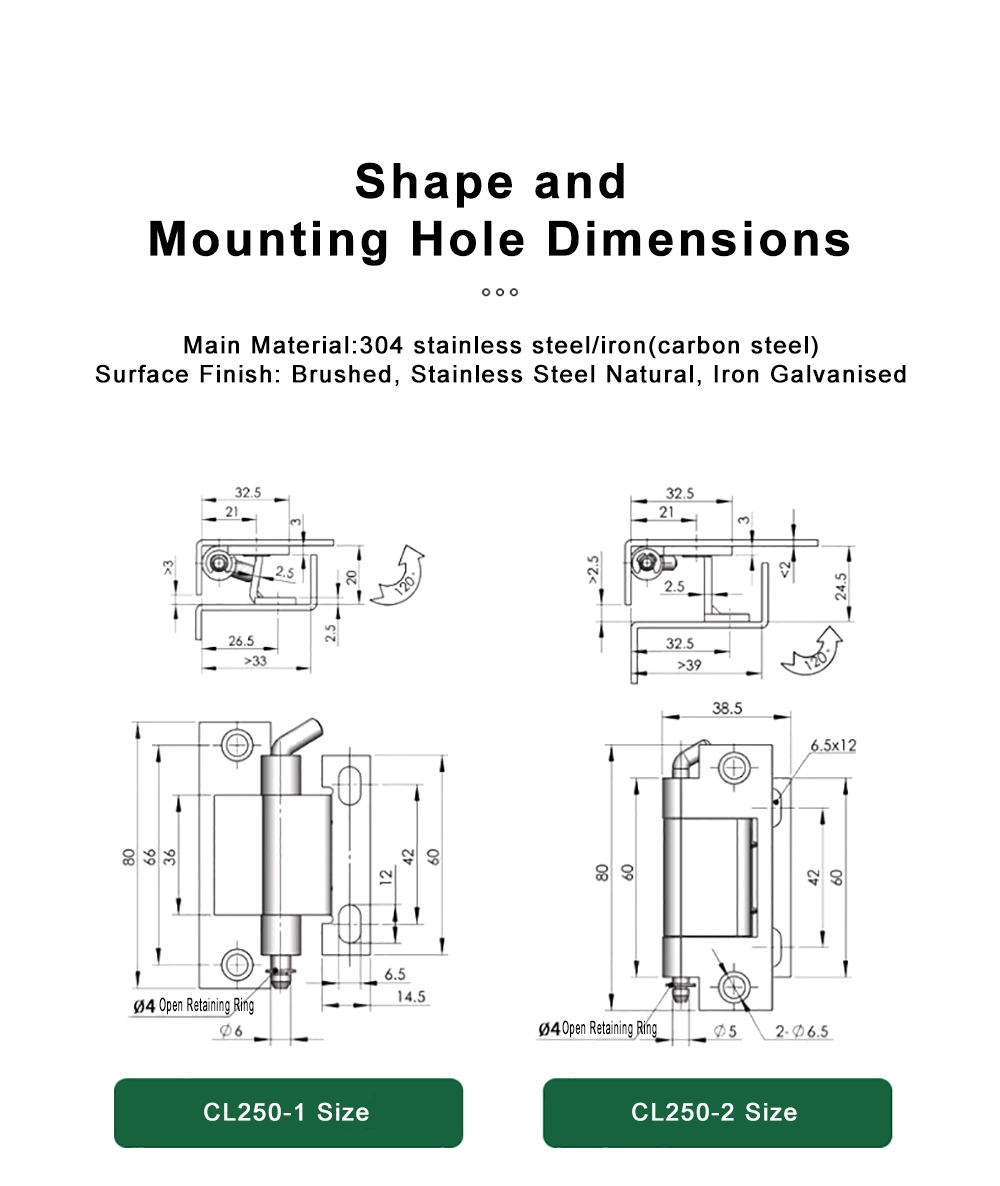

ڈسٹری بیوشن پینل ریموویبل Hinge CL250 سیریز ایک ہی بنیادی ڈھانچہ لیکن مختلف سائز کے چار ماڈلز کا احاطہ کرتی ہے۔ CL250-1 کی مجموعی اونچائی 80 ملی میٹر ہے جس کا قبضہ باڈی 66 ملی میٹر، کل گہرائی 33 ملی میٹر، اور بیرل قطر Φ6 ملی میٹر ہے۔ CL250-2 مجموعی طور پر 80 ملی میٹر اونچائی کا اشتراک کرتا ہے اور جسم کی لمبائی 60 ملی میٹر، 39 ملی میٹر یا اس سے زیادہ کی گہرائی اور ایک Φ5 ملی میٹر بیرل کا استعمال کرتا ہے جس میں دو Φ6.5 ملی میٹر بڑھتے ہوئے سوراخ 6.5 × 12 ملی میٹر کے فاصلے پر ہیں۔

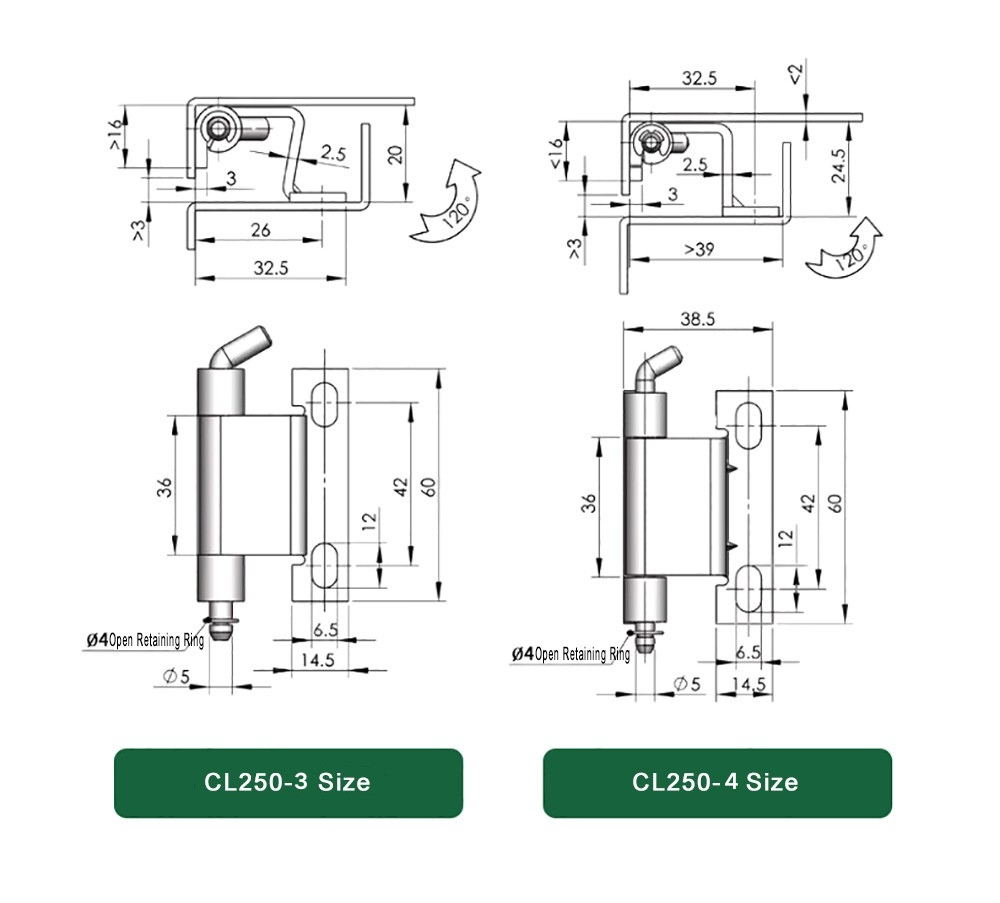

CL250-3 اور CL250-4 ڈسٹری بیوشن پینل ریموویبل ہینج رینج میں زیادہ کمپیکٹ اختیارات ہیں۔ دونوں کے قبضے کے جسم کی اونچائی 36 ملی میٹر اور مجموعی طور پر 60 ملی میٹر کی اونچائی ہے، جس میں 14.5 ملی میٹر بیس چوڑائی اور Φ5 ملی میٹر بیرل ہے۔ CL250-3 کی گہرائی 32.5 ملی میٹر ہے جبکہ CL250-4 کی گہرائی 38.5 ملی میٹر ہے۔ تمام چار ماڈلز پن کو محفوظ رکھنے کے لیے Φ4 کھلی برقرار رکھنے والی انگوٹھی کا استعمال کرتے ہیں۔

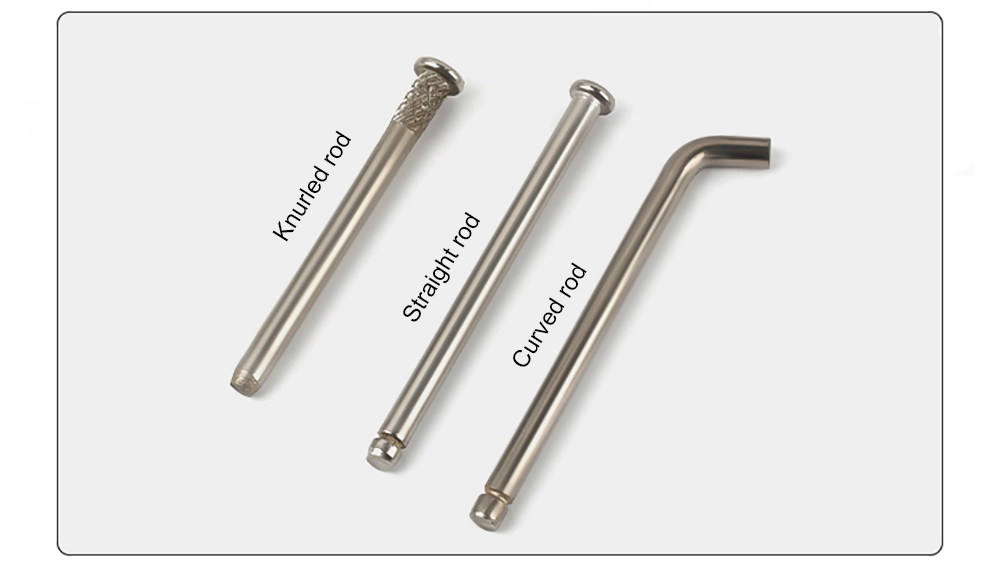

چھڑی کی اقسام اور کھلنے کا زاویہ

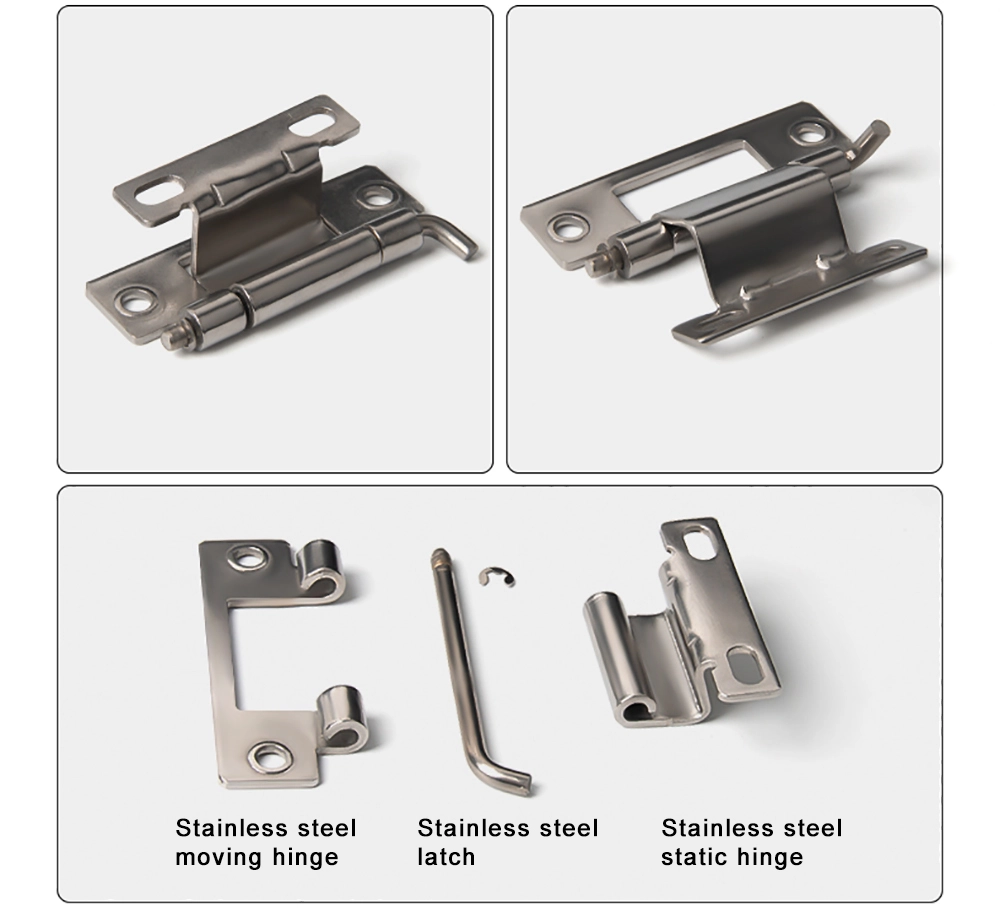

ڈسٹری بیوشن پینل ریموو ایبل ہِنج پر زیادہ عملی تفصیلات میں سے ایک چھڑی کی تین اقسام کا انتخاب ہے: گرے ہوئے، سیدھے، اور خمیدہ۔ گرفت کی چھڑی پن میں گرفت کی ساخت کو شامل کرتی ہے، جو کمپن کے تحت ڈھیلے ہونے کے خلاف مزاحمت میں مدد کرتی ہے۔ سیدھی چھڑی معیاری آپشن ہے اور زیادہ تر عام انکلوژر ایپلی کیشنز کے مطابق ہے۔ مڑے ہوئے چھڑی کو ہاتھ سے پن ہٹانے کو آسان بنانے کے لیے شکل دی گئی ہے، جو مفید ہو سکتی ہے جہاں قبضے تک کثرت سے یا تنگ جگہوں پر رسائی ہو۔

ڈسٹری بیوشن پینل ریموویبل ہینج پر تمام راڈ کی قسمیں اسی Φ4 کھلی برقرار رکھنے والی انگوٹھی کے ساتھ کام کرتی ہیں جو بیٹھنے کے بعد پن کو لاک کر دیتی ہے۔ پوری CL250 سیریز میں افتتاحی زاویہ تقریباً 120° ہے، جو مکمل 180° جھولے کی ضرورت کے بغیر کابینہ کے دروازے تک رسائی کی زیادہ تر ضروریات کے لیے کافی کلیئرنس دیتا ہے۔

انسٹالیشن اور ماؤنٹنگ

ڈسٹری بیوشن پینل ریموویبل ہینج انسٹالیشن کے دو طریقوں کو سپورٹ کرتا ہے — سکرو ماؤنٹنگ اور ویلڈنگ — جس کا مطلب ہے کہ اسے شیٹ میٹل انکلوژرز اور بولٹ ٹوگیدر کیبنٹ اسمبلیوں دونوں میں استعمال کیا جا سکتا ہے۔ سکرو ماؤنٹنگ کے لیے، CL250-1 واحد Φ6.5 ملی میٹر سلاٹ استعمال کرتا ہے، جب کہ CL250-2 اور CL250-3/4 ماڈل اوول سلاٹ یا دوہری سوراخ استعمال کرتے ہیں جو انسٹالیشن کے دوران کچھ پوزیشنی ایڈجسٹمنٹ کی اجازت دیتے ہیں۔

انسٹال ہونے کے بعد، ڈسٹری بیوشن پینل ہٹانے والا قبضہ پن کو کھینچ کر دروازے کے پتے کو ہٹانے کی اجازت دیتا ہے — کسی ٹولز کی ضرورت نہیں۔ یہ ان انکلوژرز کے لیے موزوں بناتا ہے جن میں وائرنگ تک رسائی یا اندرونی دیکھ بھال کے لیے وقتاً فوقتاً دروازے کو ہٹانے کی ضرورت ہوتی ہے۔ برقرار رکھنے والی انگوٹھی باقاعدگی سے استعمال کے دوران پن کو ڈھیلے کام کرنے سے روکتی ہے، لہذا درمیانی آپریشن کے دوران غیر متوقع طور پر دروازہ کھلنے کا کوئی خطرہ نہیں ہے۔

درخواست کے منظرنامے۔

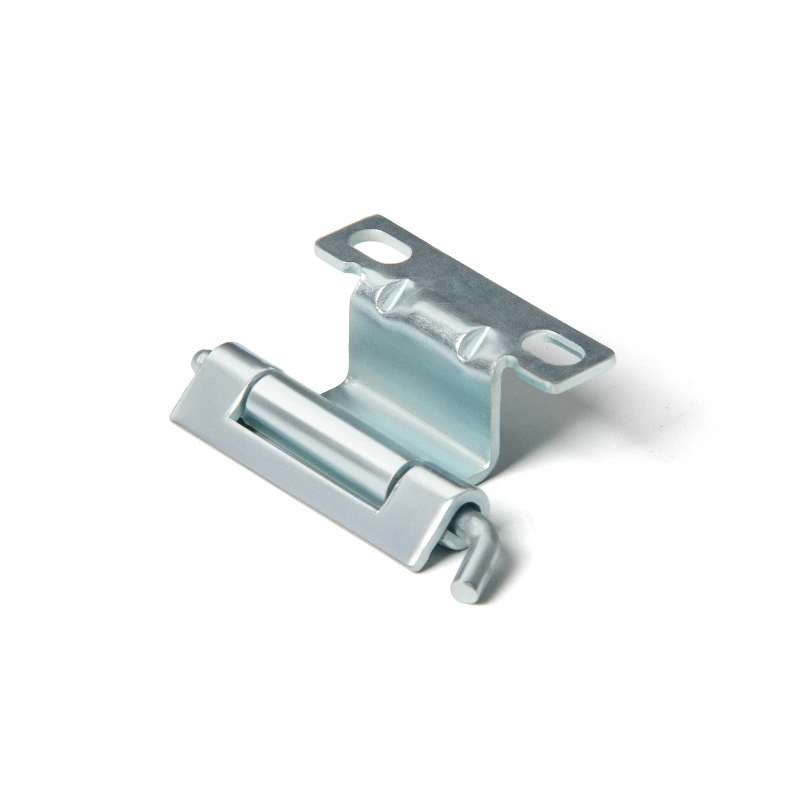

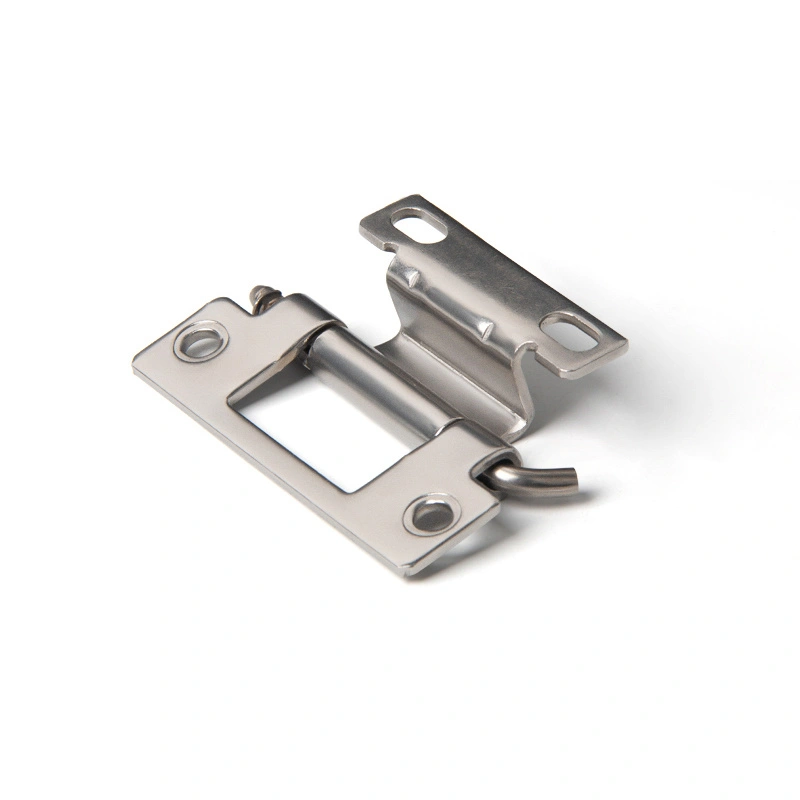

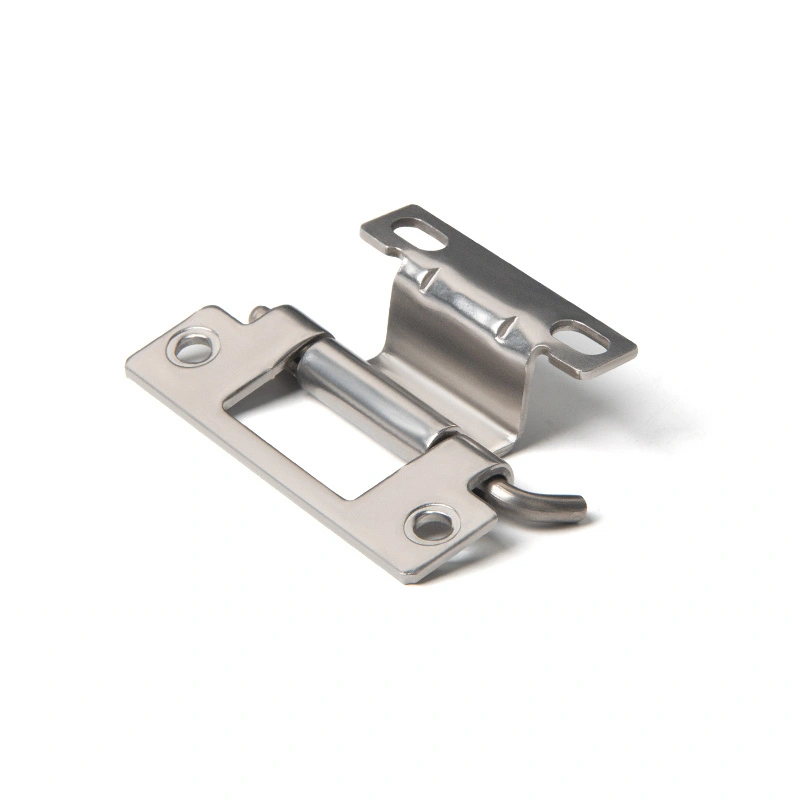

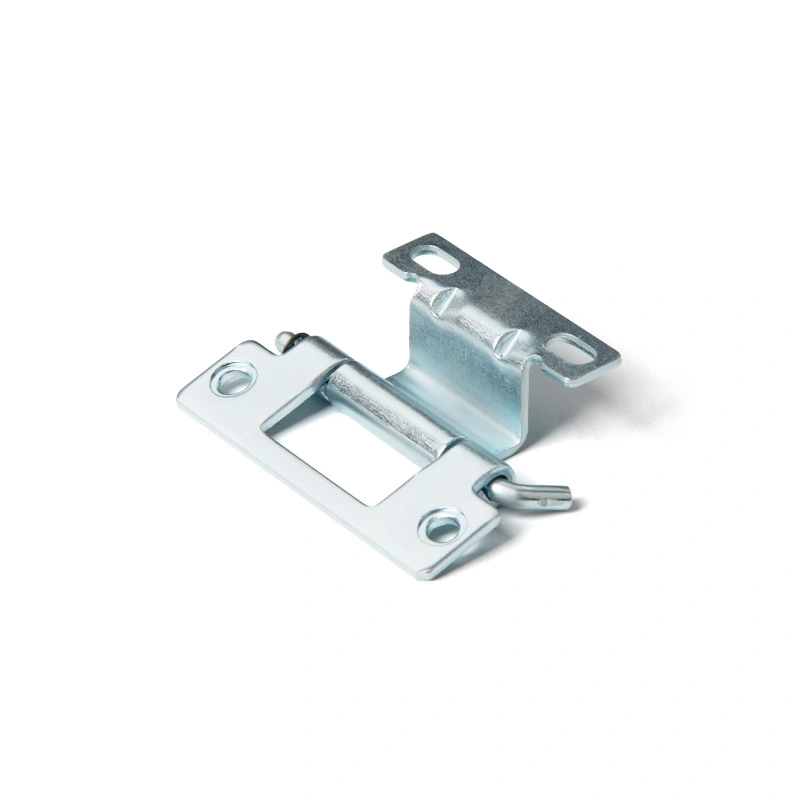

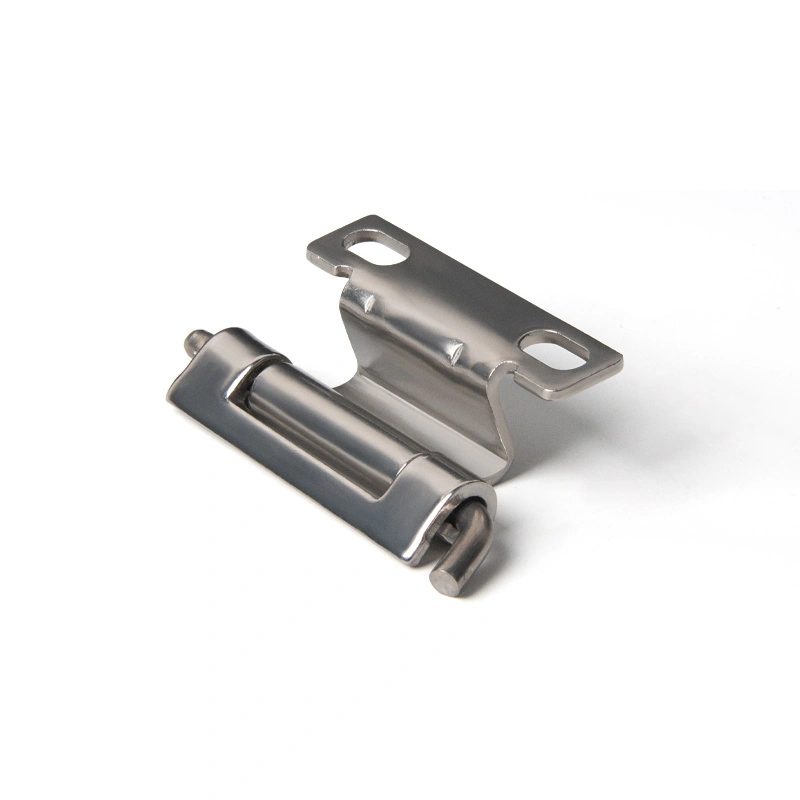

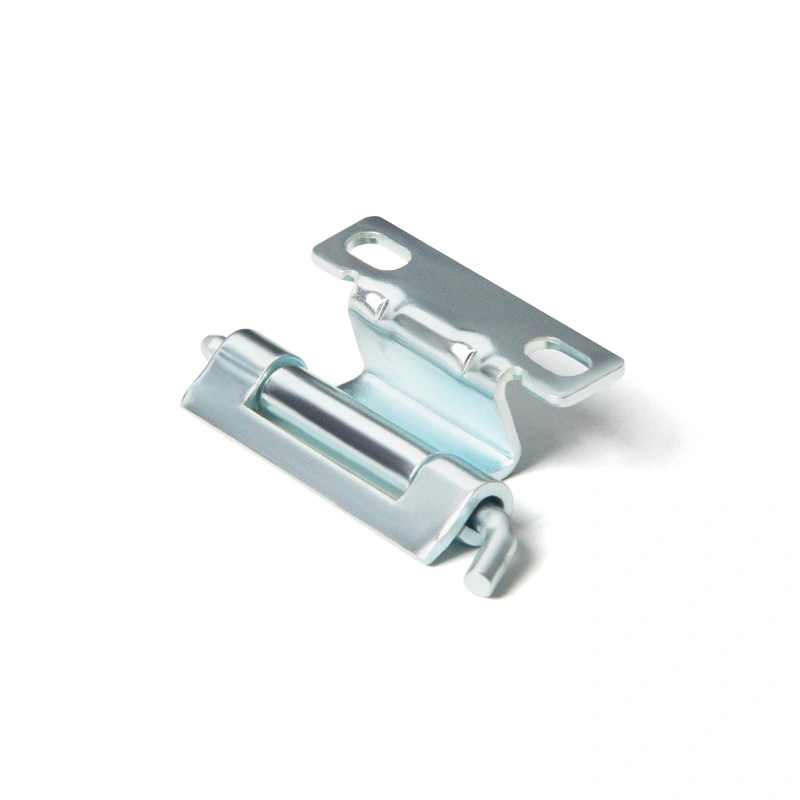

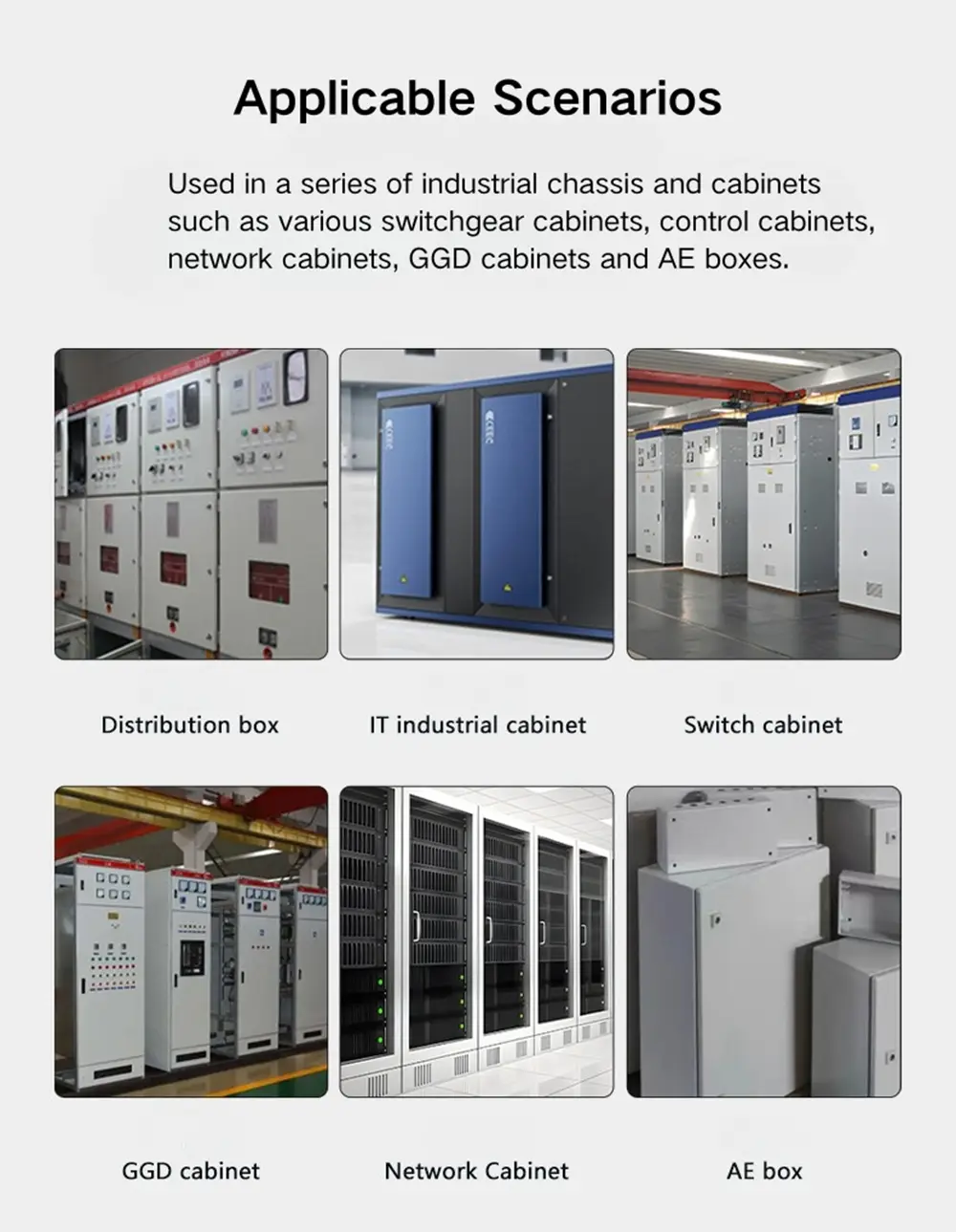

ڈسٹری بیوشن پینل ریموویبل ہینج اکثر ڈسٹری بیوشن بکس، کنٹرول کیبنٹ کے دروازوں، اور صنعتی آلات کے انکلوژرز پر ظاہر ہوتا ہے — جہاں کہیں بھی دروازے کو فریم کو ختم کیے بغیر صاف طور پر آنا پڑتا ہے۔ زیادہ تر تنصیبات میں پینل کے اندرونی حصوں تک آرام دہ رسائی کے لیے 120° کھلنے کا زاویہ کافی ہے، اور چونکہ اسکرو ماؤنٹنگ اور ویلڈنگ دونوں معاون ہیں، اس لیے یہ زیادہ تر کیبنٹ فیبریکیشن سیٹ اپ میں بغیر کسی ایڈجسٹمنٹ کے فٹ ہوجاتا ہے۔ مواد کی طرف، زنک چڑھایا کاربن اسٹیل ڈسٹری بیوشن پینل ریموویبل ہینج خشک حالت میں معیاری ہے۔ 304 سٹینلیس سٹیل ورژن آؤٹ ڈور سوئچ گیئر، ساحلی تنصیبات، یا کسی بھی جگہ جہاں کیبنٹ وقت کے ساتھ نمی یا سنکنرن سے نمٹنے کے لیے بہتر انتخاب ہے۔

اکثر پوچھے گئے سوالات

Q1: CL250 سیریز میں کون سے ماڈل شامل ہیں؟

CL250 سیریز میں چار ماڈلز شامل ہیں: CL250-1، CL250-2، CL250-3، اور CL250-4۔ سب کا ایک جیسا ساختی ڈیزائن اور افتتاحی زاویہ — ان کے درمیان فرق سائز اور بڑھتے ہوئے سوراخ کی ترتیب میں ہیں۔ اپنے دروازے کے پینل کے طول و عرض اور لوڈ کی ضروریات کی بنیاد پر منتخب کریں۔

Q2: CL250 قبضہ کا افتتاحی زاویہ کیا ہے؟

تمام چار CL250 ماڈل تقریباً 120° پر کھلے ہیں۔ یہ ماڈل کے سائز یا مواد سے قطع نظر پوری سیریز میں یکساں ہے۔

Q3: کون سی چھڑی کی اقسام دستیاب ہیں؟

CL250 قبضہ تین راڈ اقسام کے ساتھ دستیاب ہے: گرے ہوئے، سیدھے اور خم دار۔ کناروں والی سلاخیں کمپن کے تحت ڈھیلے ہونے کے خلاف مزاحمت کرتی ہیں۔ سیدھی سلاخیں معیاری آپشن ہیں۔ خمیدہ سلاخیں تنگ یا کثرت سے رسائی والی تنصیبات میں ہاتھ سے پن کو ہٹانا آسان بناتی ہیں۔

Q4: ایک بار انسٹال ہونے کے بعد پن کیسے محفوظ ہوتا ہے؟

تمام CL250 ماڈلز ایک Φ4 کھلی برقرار رکھنے والی انگوٹھی کا استعمال کرتے ہیں تاکہ عام استعمال کے دوران قبضہ پن کو جگہ پر مقفل کیا جا سکے۔ جب دروازے کو ہٹانے کی ضرورت ہو تو پن کو ہاتھ سے ہٹایا جا سکتا ہے، بغیر کسی اوزار کی ضرورت کے۔

Q5: کون سے تنصیب کے طریقے سپورٹ ہیں؟

CL250 قبضے کو سکرو ماؤنٹنگ یا ویلڈنگ کے ذریعے انسٹال کیا جا سکتا ہے، یہ آپ کے کیبنٹ فیبریکیشن کے طریقہ کار پر منحصر ہے۔ ماونٹنگ ہول کنفیگریشنز ماڈل کے لحاظ سے مختلف ہوتی ہیں - سلاٹ سائز اور اسپیسنگ کی تفصیلات کے لیے ڈائمینشن ڈرائنگ کا حوالہ دیں۔

Q6: کیا مواد دستیاب ہیں؟

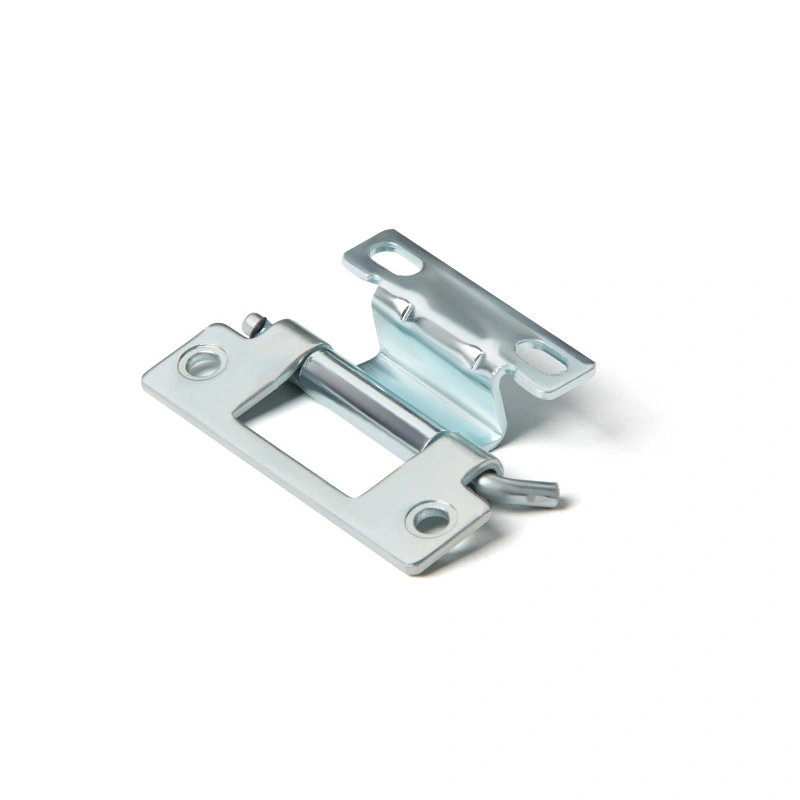

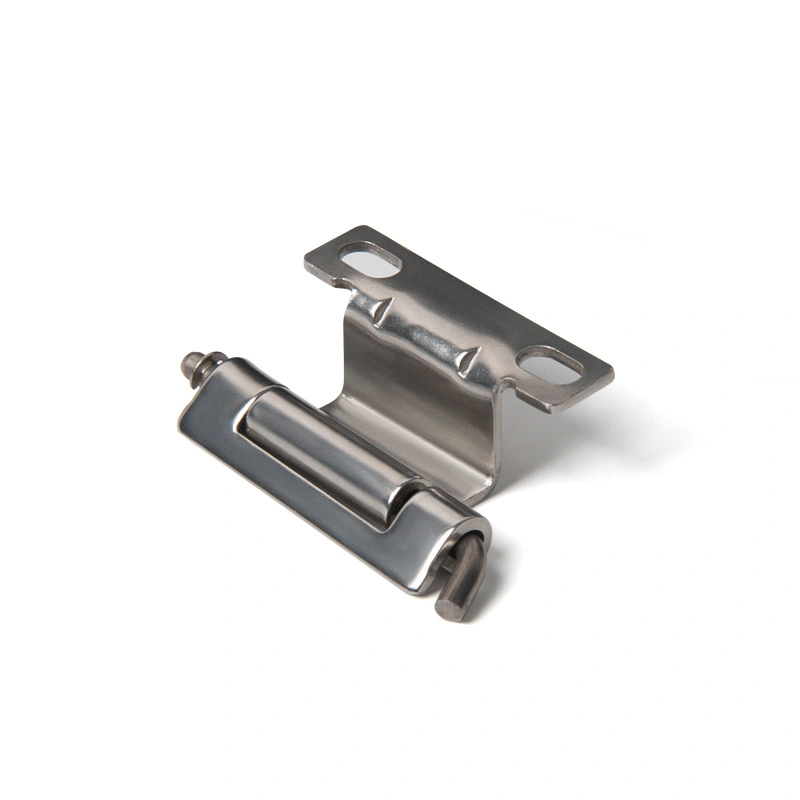

CL250 قبضہ زنک چڑھایا کاربن سٹیل اور 304 سٹینلیس سٹیل میں آتا ہے۔ کاربن اسٹیل سوٹ انڈور، خشک ماحول؛ 304 سٹینلیس سٹیل بیرونی دیواروں، زیادہ نمی والی جگہوں، یا سنکنرن صنعتی ماحول کے لیے صحیح انتخاب ہے۔
