مکمل طور پر چھپا ہوا سٹینلیس سٹیل کا قبضہ

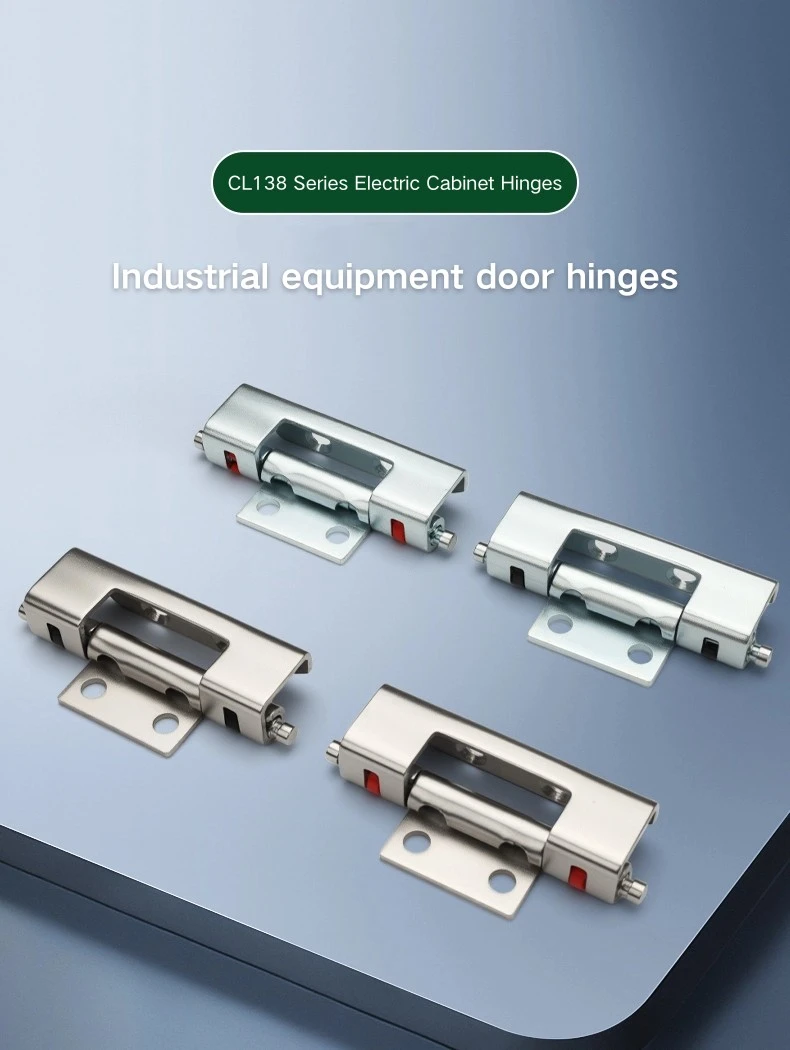

ان ہول سیل سورسنگ کے لیے Yitai لاک سے چھپے ہوئے کیبنٹ کے قلابے، مکمل طور پر چھپے ہوئے سٹینلیس سٹیل کا قبضہ CL138 دو مواد اور دو کلیمپ رنگوں میں چار قسموں کا احاطہ کرتا ہے۔ سٹینلیس سٹیل کے ورژن مرطوب یا corrosive ماحول میں دیواروں کے لیے قدرتی انتخاب ہیں، جبکہ کاربن سٹیل کے اختیارات معیاری انڈور ڈسٹری بیوشن کیبنٹ کی تعمیر کے لیے اچھی طرح کام کرتے ہیں۔ کلیمپ کا رنگ — کالا یا سرخ — فنکشنل کی بجائے ایک بصری امتیاز ہے، اس لیے وہاں کا انتخاب ترجیح یا موجودہ کیبنٹ ہارڈویئر سے مماثل ہے۔

ساخت اور طول و عرض

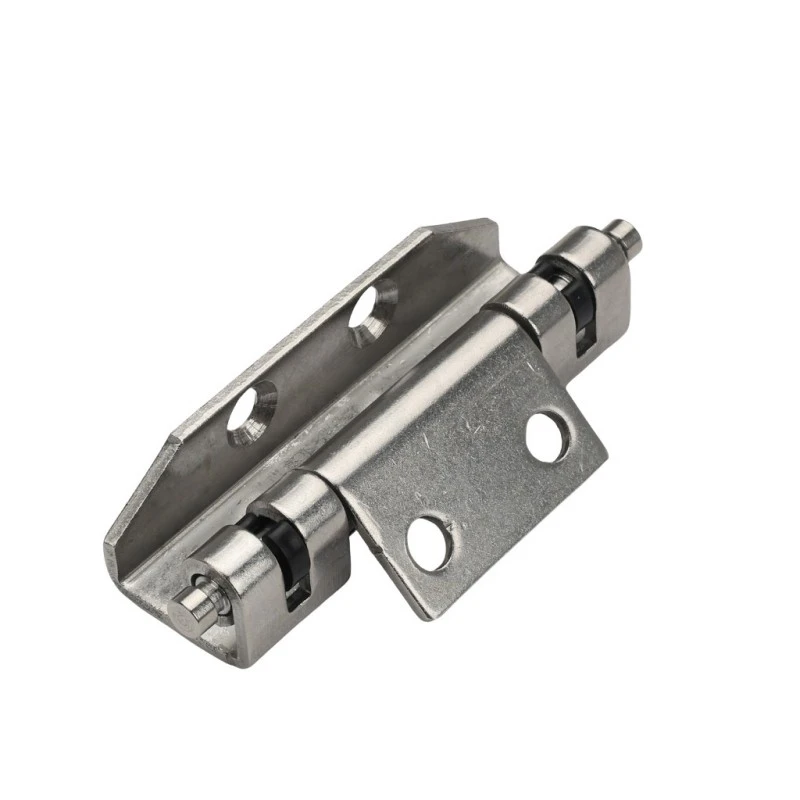

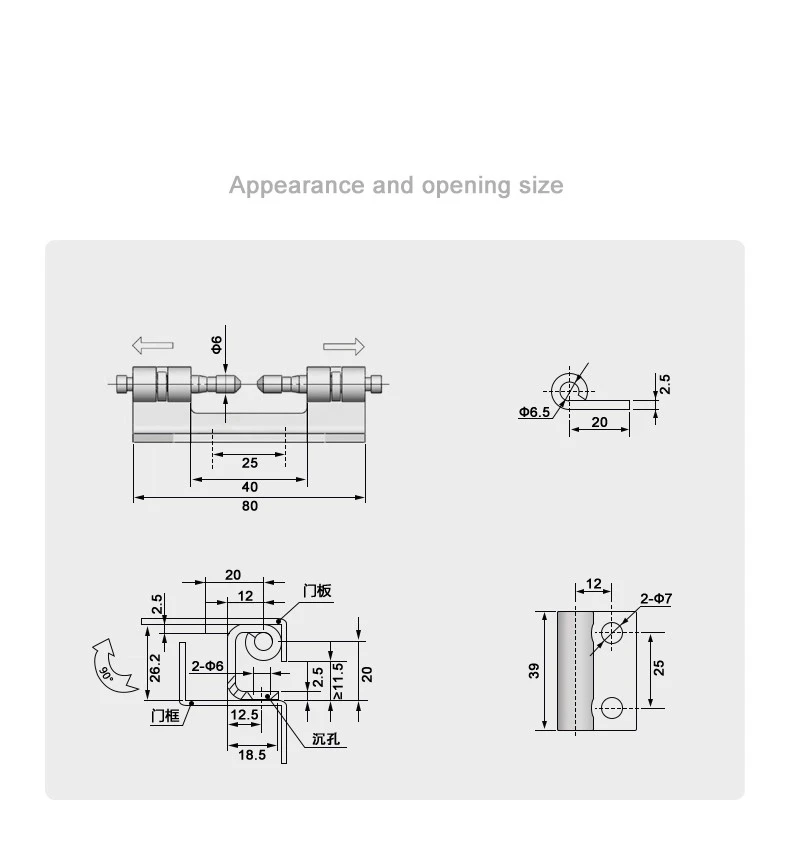

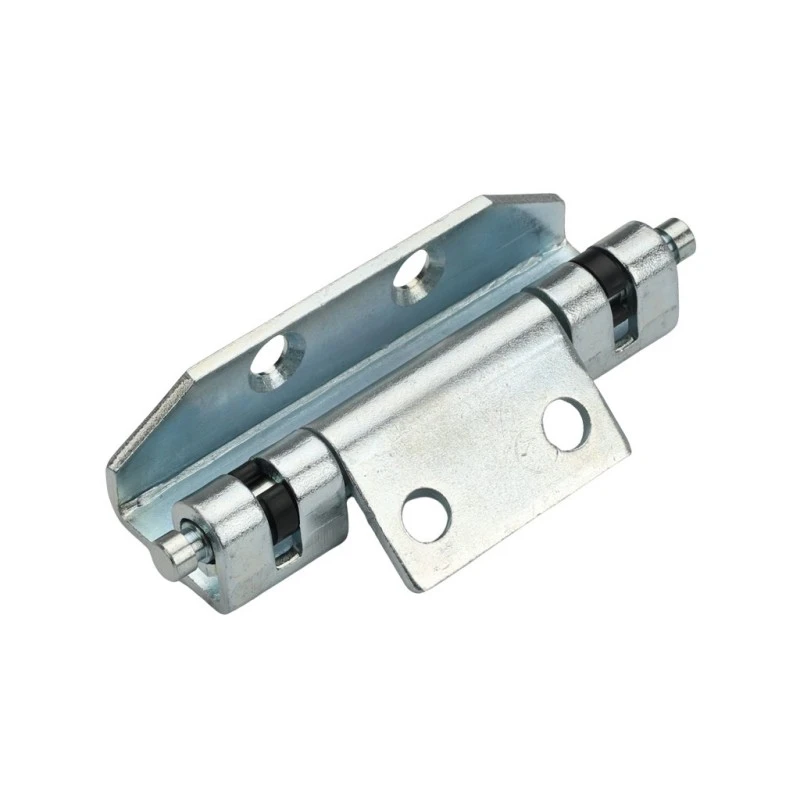

مکمل طور پر چھپے ہوئے سٹینلیس سٹیل کے قبضے کی مجموعی لمبائی 80 ملی میٹر ہے، جس کے قبضے کا باڈی 40 ملی میٹر اور دو بیرل سروں کے درمیان 25 ملی میٹر کا اندرونی فاصلہ ہے۔ بیرل کا قطر Φ6 ملی میٹر ہے، اور بیرل کے دو حصے مرکزی باڈی سے باہر کی طرف پھیلتے ہیں، جس سے قبضہ کو اس کی خصوصیت کا ڈمبل پروفائل ملتا ہے۔ کلیمپ اسمبلی بیرل کے سروں پر بیٹھتی ہے اور یہی چیز دروازے کے فریم چینل کے ساتھ قبضے کو منسلک رکھتی ہے۔

مکمل طور پر چھپے ہوئے سٹینلیس سٹیل کے قبضے کی ماؤنٹنگ پلیٹ 39 ملی میٹر لمبی اور 25 ملی میٹر چوڑی ہے، جس میں دو Φ7 ملی میٹر کے بڑھتے ہوئے سوراخ کنارے سے 12 ملی میٹر کے فاصلے پر ہیں۔ فریم کی طرف 12.5 ملی میٹر بیس، دو Φ6 ملی میٹر بیرل سوراخ، اور ≥11.5 ملی میٹر کی کاؤنٹر سنک ریسیس کے ساتھ 18.5 ملی میٹر کی کل گہرائی دکھاتا ہے۔ Φ6.5 ملی میٹر کلیمپ پن 20 ملی میٹر کی لمبائی کے ساتھ پتی کے چہرے پر 2.5 ملی میٹر فخر کرتا ہے۔

انسٹالیشن اور ماؤنٹنگ

مکمل طور پر چھپا ہوا سٹین لیس سٹیل کا قبضہ ویلڈنگ کے ذریعے نصب کیا جاتا ہے — چڑھنے والی پلیٹ کو دروازے کے پینل پر ویلڈ کیا جاتا ہے اور ہنگ باڈی اسمبلی کے دوران فریم چینل کو منسلک کرتی ہے۔ 90° کھلنے کا مطلب ہے کہ دروازہ کابینہ کے چہرے سے دائیں زاویے پر جھولتا ہے، جو زیادہ تر تقسیم اور کنٹرول کیبنٹ کنفیگریشنز کے لیے معیاری رسائی کی ضروریات کا احاطہ کرتا ہے۔

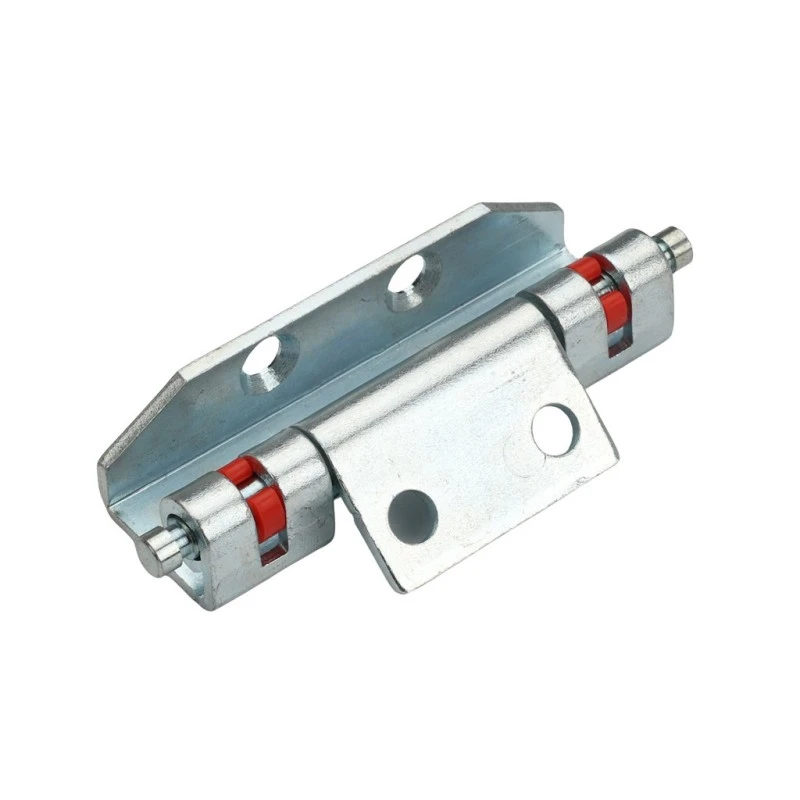

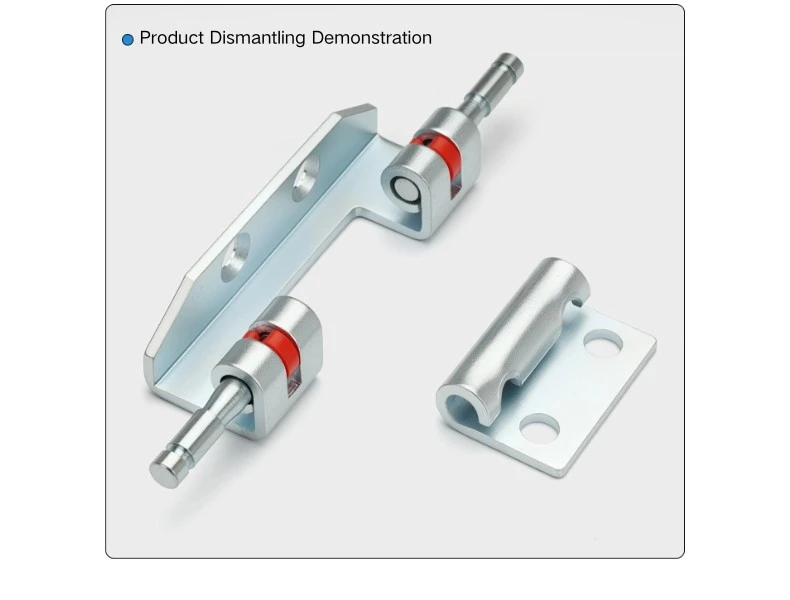

ایک بار ویلڈنگ کرنے کے بعد، مکمل طور پر چھپا ہوا سٹینلیس سٹیل کا قبضہ فریم پروفائل کے اندر اندر بیٹھ جاتا ہے تاکہ بیرل اور کلیمپ اسمبلی باہر سے چھپ جائیں۔ ہر بیرل کے سرے پر کلیمپ میکانزم قبضے کو فریم چینل میں بند کر دیتا ہے اور ضرورت پڑنے پر دروازے کو ہٹانے کے لیے جاری کیا جا سکتا ہے۔ یہ مخفی مصروفیت بھی وہی ہے جو قبضے کو رٹل کیبنٹ فریم سسٹمز کے ساتھ ہم آہنگ بناتی ہے، جہاں چینل جیومیٹری اس قسم کے ریسیسیڈ ہیج ماؤنٹنگ کے لیے موزوں ہے۔

مواد اور شکنجہ کے اختیارات

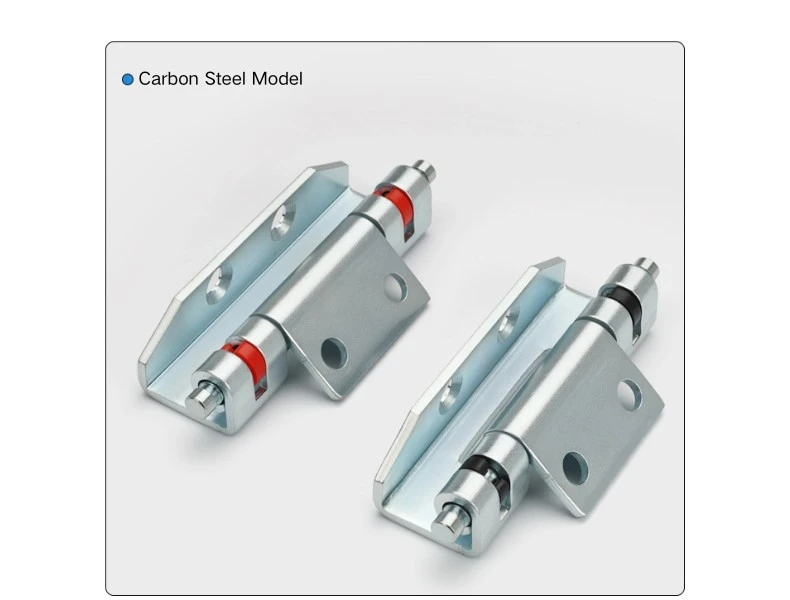

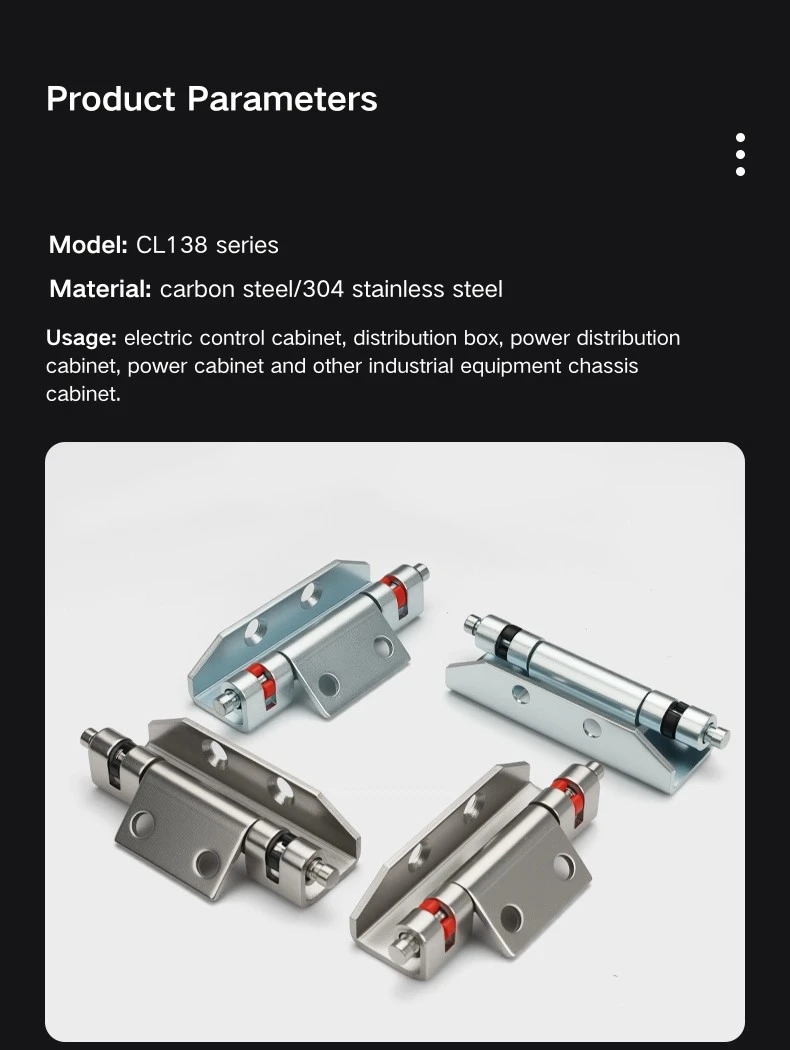

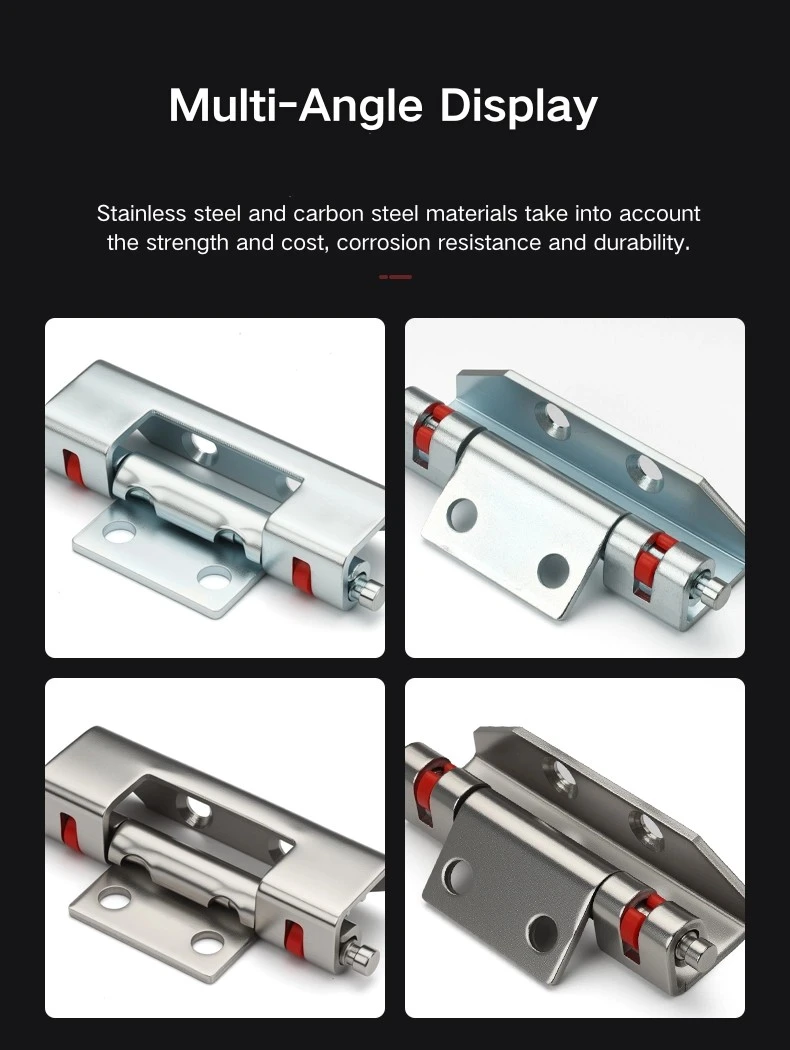

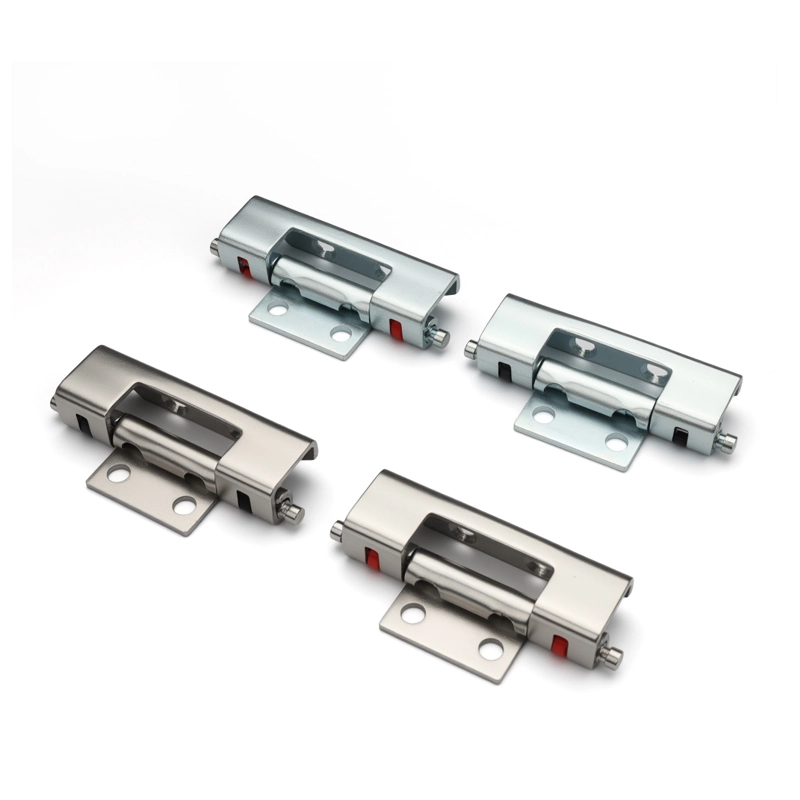

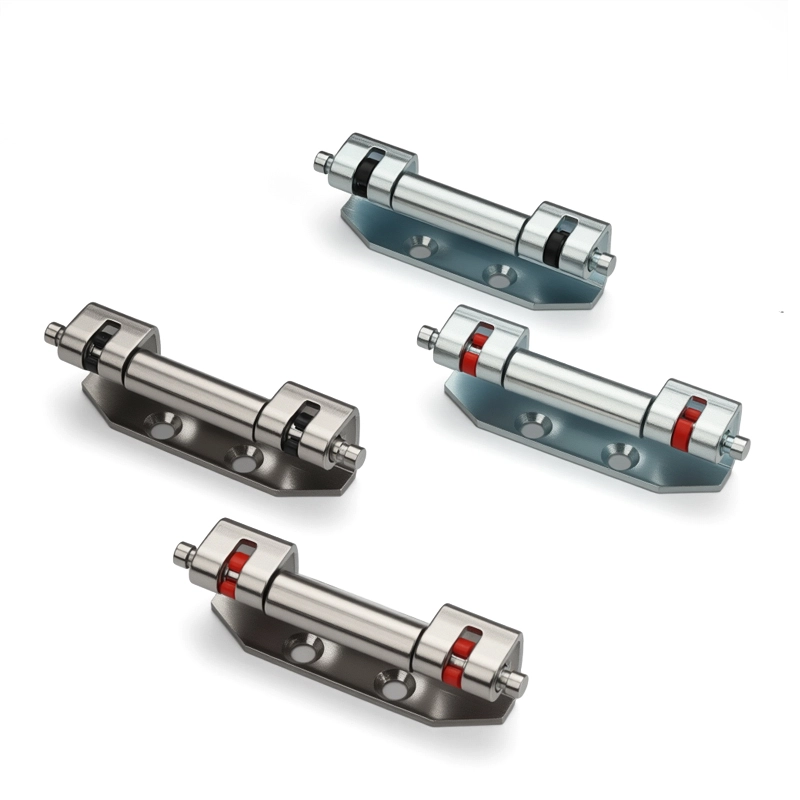

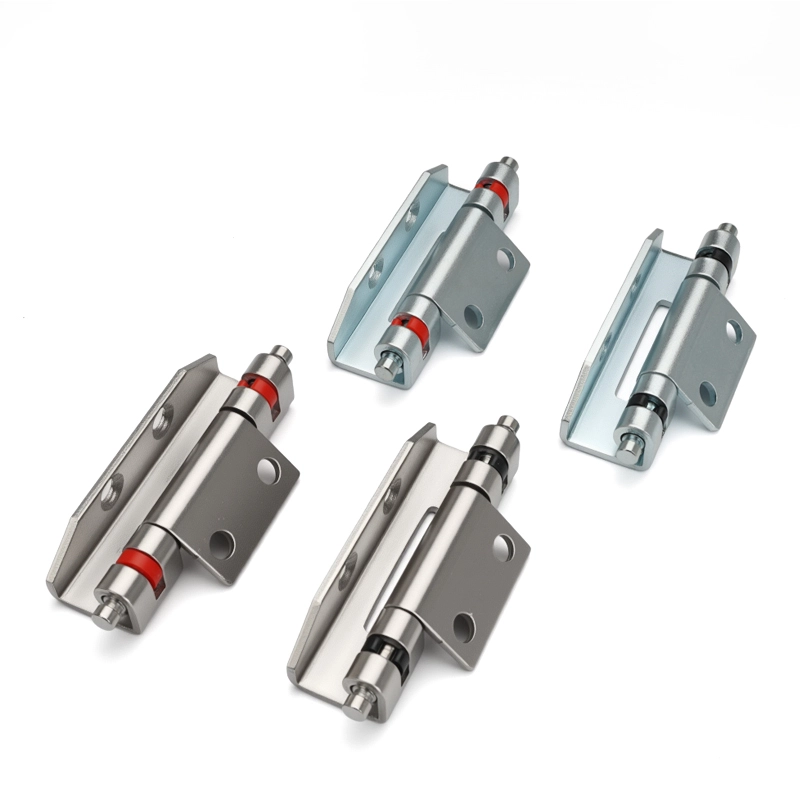

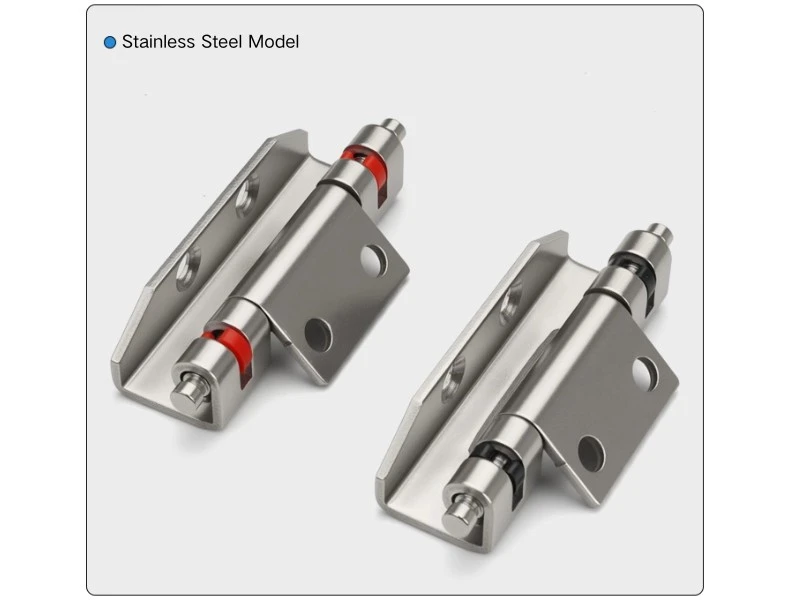

مکمل طور پر چھپا ہوا سٹینلیس سٹیل کا قبضہ کاربن سٹیل اور سٹینلیس سٹیل میں دستیاب ہے، دونوں مواد پر سیاہ یا سرخ کلیمپ رنگ کے ساتھ - کل چار مختلف قسمیں ہیں۔ سٹینلیس سٹیل کا ورژن مرطوب جگہوں، بیرونی تنصیبات، یا ایسے ماحول میں جہاں سنکنرن مزاحمت وقت کے ساتھ اہمیت رکھتی ہے، کے لیے بہتر فٹ ہے۔ کاربن اسٹیل خشک انڈور کیبنٹ ایپلی کیشنز کے مطابق ہے جہاں تکمیل کی ضروریات زیادہ معیاری ہیں۔

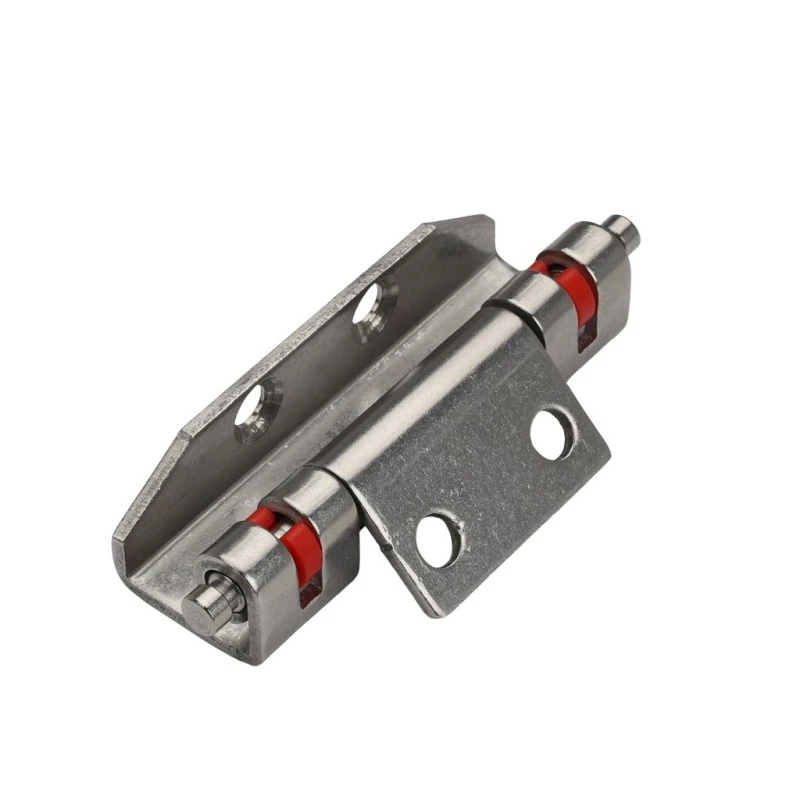

مکمل طور پر چھپے ہوئے سٹینلیس سٹیل کے قبضے پر کلیمپ کا رنگ — سیاہ یا سرخ — ایک کاسمیٹک امتیاز ہے جس میں دونوں کے درمیان مواد یا بوجھ کی گنجائش میں کوئی فرق نہیں ہے۔ سرخ کلیمپ بعض اوقات مخصوص کیبنٹ لائنوں پر بصری اشارے کے طور پر استعمال ہوتے ہیں یا کثیر دروازوں کے انکلوژرز پر قبضے کی پوزیشنوں میں فرق کرنے کے لیے۔ بلیک کلیمپ زیادہ عام ڈیفالٹ ہیں۔ کسی بھی طرح، کارکردگی ایک جیسی ہے۔

درخواست کے منظرنامے۔

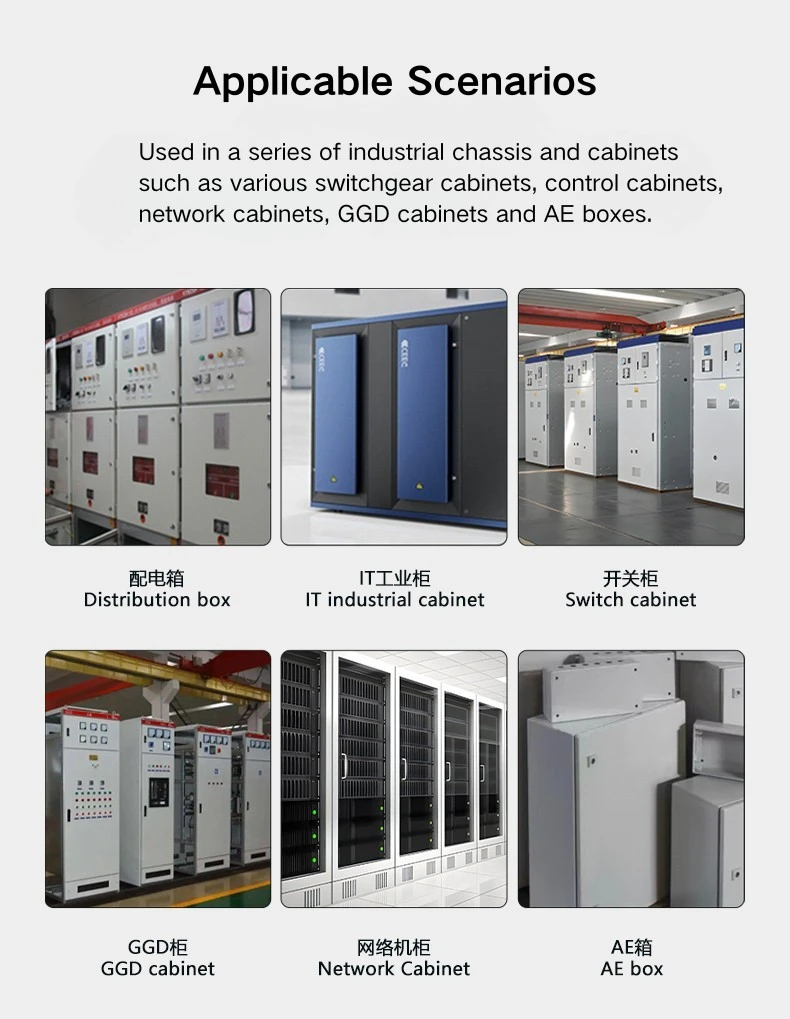

مکمل طور پر چھپا ہوا سٹینلیس سٹیل کا قبضہ ڈسٹری بیوشن کیبنٹ، کنٹرول ایکویپمنٹ انکلوژرز، اور سوئچ گیئر پینلز پر استعمال کیا جاتا ہے جہاں فلش، ہارڈ ویئر سے پاک دروازے کی ضرورت ہوتی ہے۔ دروازہ بند ہونے پر مکمل طور پر چھپا ہوا پروفائل قبضہ کو نظروں سے اوجھل رکھتا ہے، جو نظر آنے والی جگہوں پر نصب کیبینٹ کے مطابق ہوتا ہے — سرور رومز، کنٹرول رومز، یا پبلک یوٹیلیٹی اسپیس — جہاں بے نقاب قبضہ ہارڈویئر جگہ سے باہر نظر آئے گا۔

Rittal کابینہ کے فریموں کے ساتھ مطابقت اس فریم سسٹم کے ساتھ پہلے سے کام کرنے والے مینوفیکچررز یا انٹیگریٹرز کے لیے مکمل طور پر چھپے ہوئے سٹینلیس سٹیل کا قبضہ ایک سیدھا سادا ڈراپ ان آپشن بناتی ہے۔ سٹینلیس سٹیل کا مختلف قسم بیرونی یا زیادہ نمی والے انکلوژرز کی سنکنرن کی ضروریات کو ہینڈل کرتا ہے، اور کاربن سٹیل کا آپشن معیاری انڈور ڈسٹری بیوشن کیبنٹ کی تعمیر کا بڑا حصہ شامل کرتا ہے جہاں لاگت اور ماحولیاتی حالات دونوں معتدل ہیں۔

اکثر پوچھے گئے سوالات

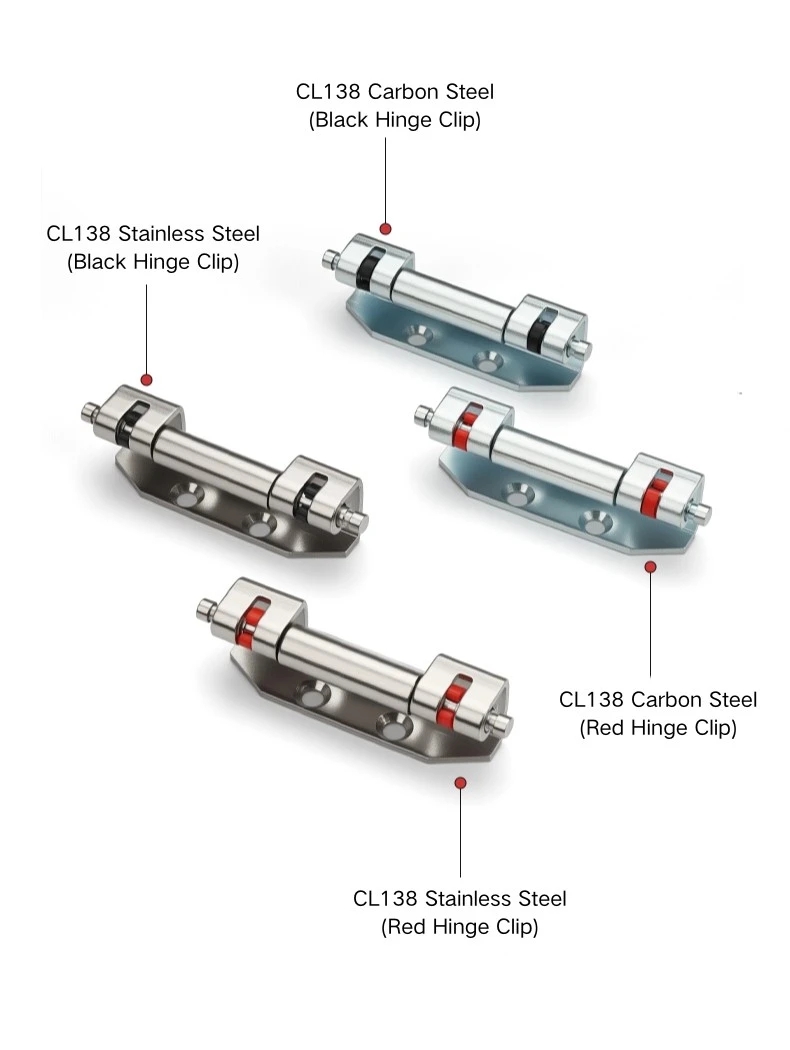

Q1: CL138 کے لیے کون سے مختلف قسمیں دستیاب ہیں؟

CL138 چار قسموں میں آتا ہے: سیاہ کلیمپ کے ساتھ کاربن اسٹیل، سرخ کلیمپ کے ساتھ کاربن اسٹیل، سیاہ کلیمپ کے ساتھ اسٹینلیس اسٹیل، اور سرخ کلیمپ کے ساتھ اسٹینلیس اسٹیل۔ کلیمپ کا رنگ صرف کاسمیٹک ہے - سیاہ اور سرخ کے درمیان کوئی عملی فرق نہیں ہے۔

Q2: CL138 کا افتتاحی زاویہ کیا ہے؟

CL138 چھپا ہوا قبضہ 90° پر کھلتا ہے، جو ڈسٹری بیوشن کیبنٹ اور کنٹرول انکلوژر دروازوں کے لیے معیاری رسائی کی ضروریات کا احاطہ کرتا ہے۔

Q3: CL138 کیسے انسٹال ہے؟

CL138 کو ویلڈیڈ کیا جاتا ہے — کیبنٹ فیبریکیشن کے دوران ماؤنٹنگ پلیٹ کو دروازے کے پینل پر ویلڈ کیا جاتا ہے، اور قبضہ کا باڈی فریم چینل کو منسلک کرتا ہے۔ اس ماڈل کے لیے کوئی سکرو ماؤنٹ آپشن نہیں ہے۔

Q4: کیا CL138 Rittal کابینہ کے ساتھ مطابقت رکھتا ہے؟

ہاں، CL138 چھپا ہوا قبضہ رٹل کیبنٹ کے فریموں کے ساتھ مطابقت رکھتا ہے۔ قبضہ چینل انگیجمنٹ جیومیٹری رٹل فریم پروفائل کے مطابق ہے۔

Q5: کلیمپ کے رنگ کیا اشارہ کرتے ہیں؟

سیاہ اور سرخ کلیمپ صرف رنگ کے مختلف قسم کے ہیں — مواد اور بوجھ کی گنجائش دونوں کے لیے یکساں ہیں۔ سرخ رنگ کو بعض اوقات بصری اشارے کے طور پر استعمال کیا جاتا ہے تاکہ قبضے کی پوزیشنوں یا کیبنٹ لائنوں میں فرق کیا جا سکے۔ سیاہ زیادہ عام ڈیفالٹ انتخاب ہے۔

Q6: مجھے بیرونی دیواروں کے لیے کون سا مواد منتخب کرنا چاہیے؟

CL138 کا سٹینلیس سٹیل ورژن بیرونی دیواروں، مرطوب ماحول، یا تنصیبات کے لیے صحیح انتخاب ہے جہاں سنکنرن مزاحمت ایک طویل مدتی ضرورت ہے۔ کاربن اسٹیل معیاری انڈور ڈسٹری بیوشن کیبنٹ ایپلی کیشنز کے مطابق ہے۔
