پاور کابینہ کے دروازے سائیڈ ماؤنٹ بینڈ کا قبضہ

ان ہول سیل سورسنگ کیبنٹ کے دروازے کے لیے Yitai لاک سے پاور کیبنٹ یا دراز کیبنٹ کی تعمیر کے لیے، پاور کیبنٹ ڈورز سائیڈ-ماؤنٹ بینڈ ہینج رینج بہت زیادہ لچک فراہم کرتی ہے - مجموعی طور پر سولہ مختلف قسمیں، مختلف فریم کی گہرائیوں، دروازے کے پینل کی موٹائیوں، اور CL903، CL903، CL903، CL903، CL903، CL903، پر چڑھنے والی پلیٹ کنفیگریشنز کا احاطہ کرتی ہیں۔ CL233 سیریز۔ زیادہ تر ماڈلز میں فرنٹ ماؤنٹنگ پلیٹس 36 × 17.7 ملی میٹر یا 25 × 17.7 ملی میٹر فوٹ پرنٹ سلاٹ یا گول ہول فکسنگ کے ساتھ شیئر کرتی ہیں، جس سے دروازے کے پینل کی ترتیب کو دوبارہ ڈیزائن کرنے کی ضرورت کے بغیر اپنے فریم پروفائل کی بنیاد پر صحیح ماڈل کا انتخاب کرنا آسان ہو جاتا ہے۔

پروڈکٹ ماڈل	سائیڈ ماونٹڈ کابینہ کا قبضہ
سطح کا علاج	زنک کھوٹ
اختیاری مواد	سیاہ/نیلی ریت
استعمال	مختلف قسم کے سوئچ کیبنٹ، کنٹرول بکس وغیرہ کے لیے موزوں ہے۔

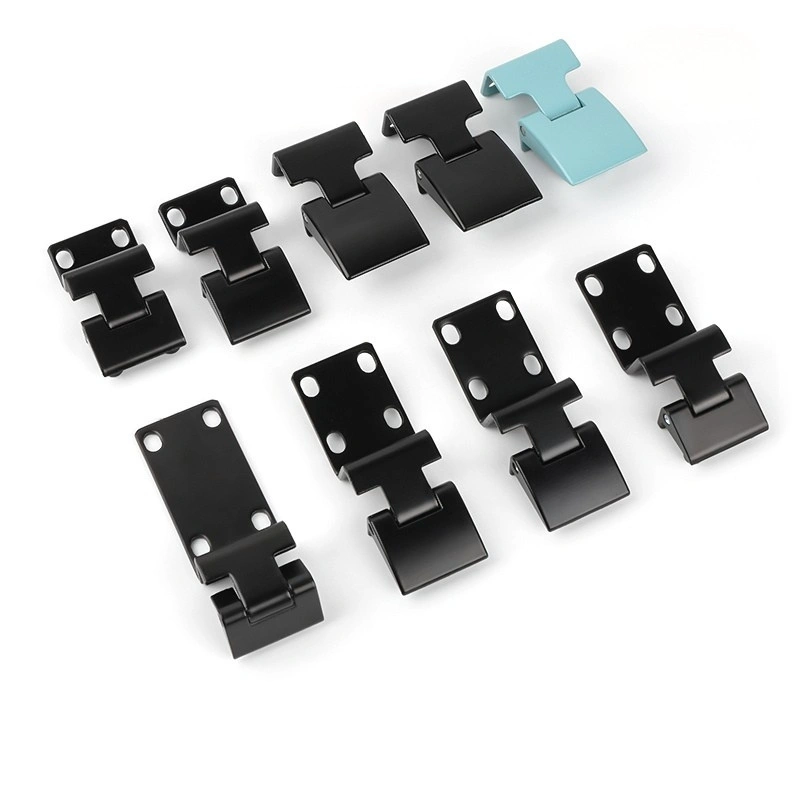

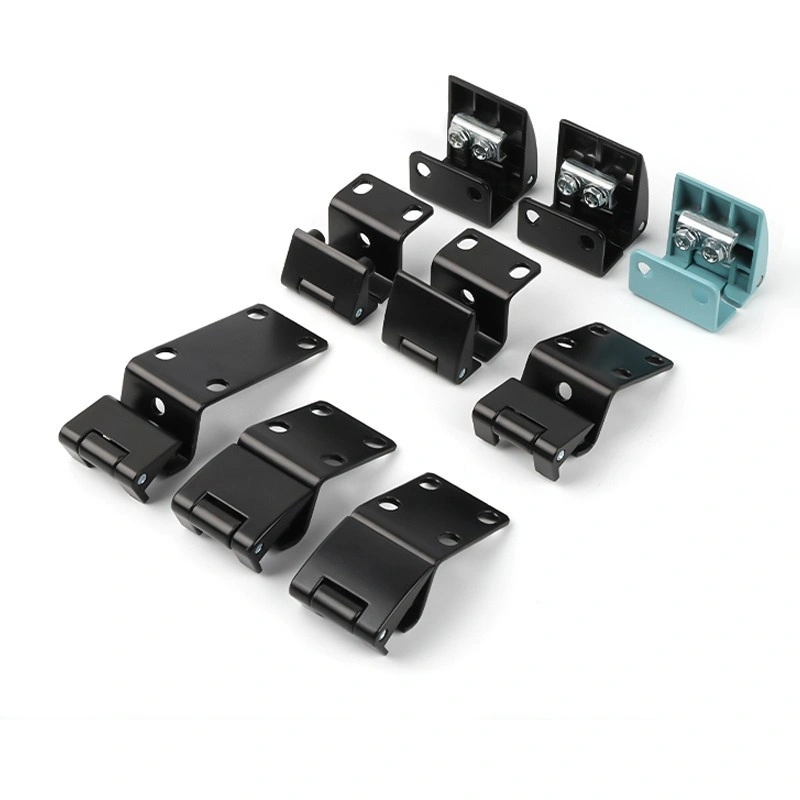

ماڈل رینج اور سیریز کا جائزہ

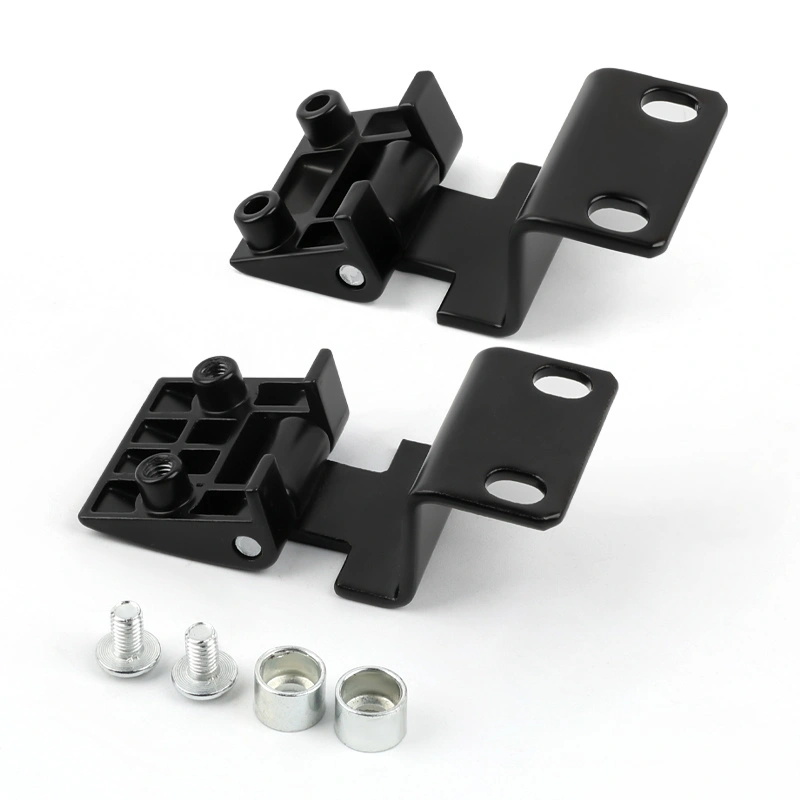

پاور کیبنٹ ڈور سائیڈ ماؤنٹ بینڈ ہینج کو چار سیریز میں ترتیب دیا گیا ہے۔ CL803 سیریز تین ماڈلز پر محیط ہے — CL803A-25، CL803B-20، CL803B-25، اور CL803D-25 — سبھی سیاہ زنک الائے میں، ماڈل کے لحاظ سے فرنٹ پلیٹ کی چوڑائی 36 ملی میٹر یا 39 ملی میٹر ہے۔ CL803A-25 12 ملی میٹر سوراخ کے وقفے کے ساتھ 39 × 20 ملی میٹر پر دوہری سکرو فرنٹ پلیٹ استعمال کرتا ہے۔ CL803B اور CL803D ماڈل سلاٹ فکسنگ کے ساتھ 36 × 25 ملی میٹر پلیٹ استعمال کرتے ہیں۔

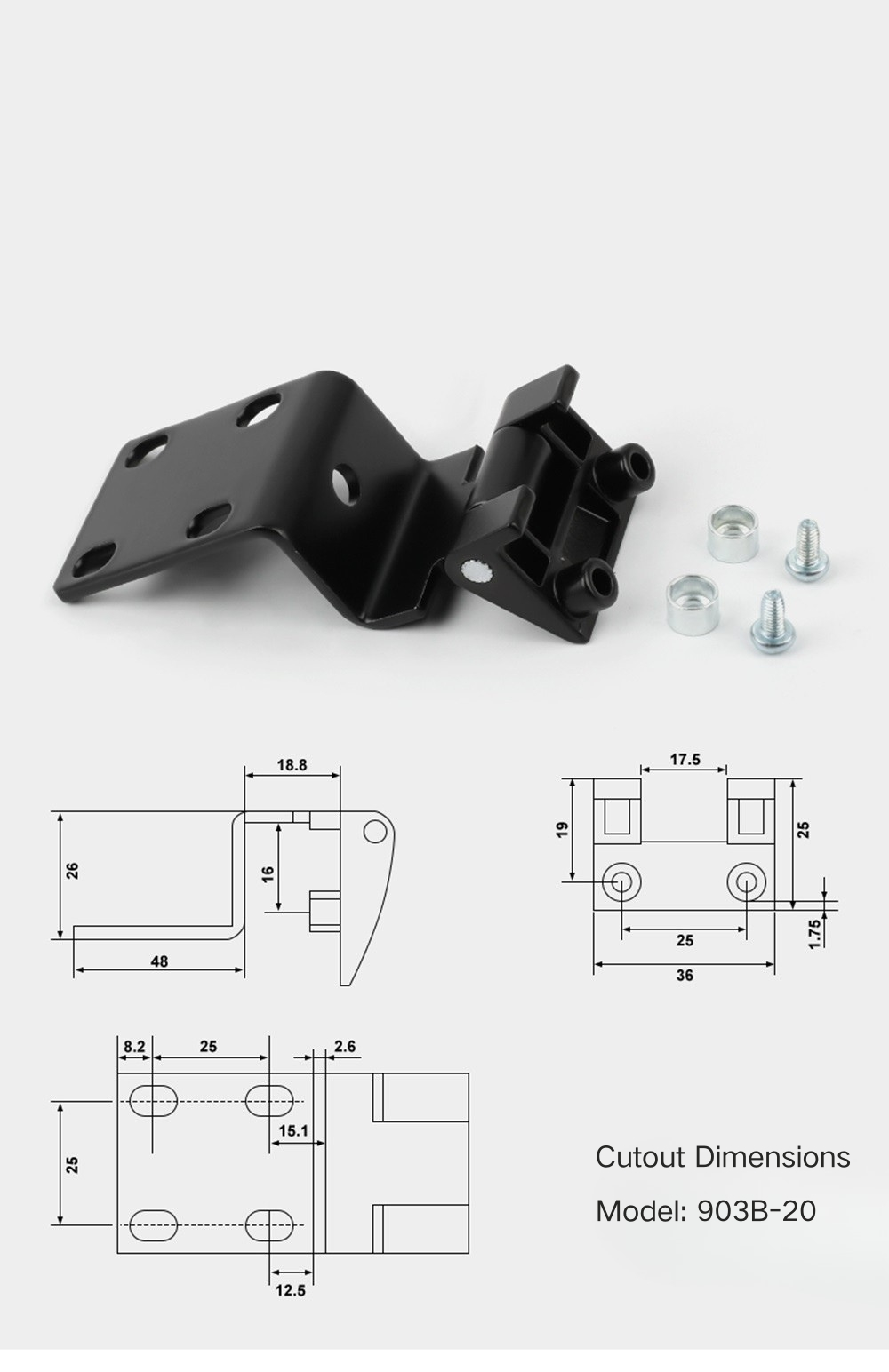

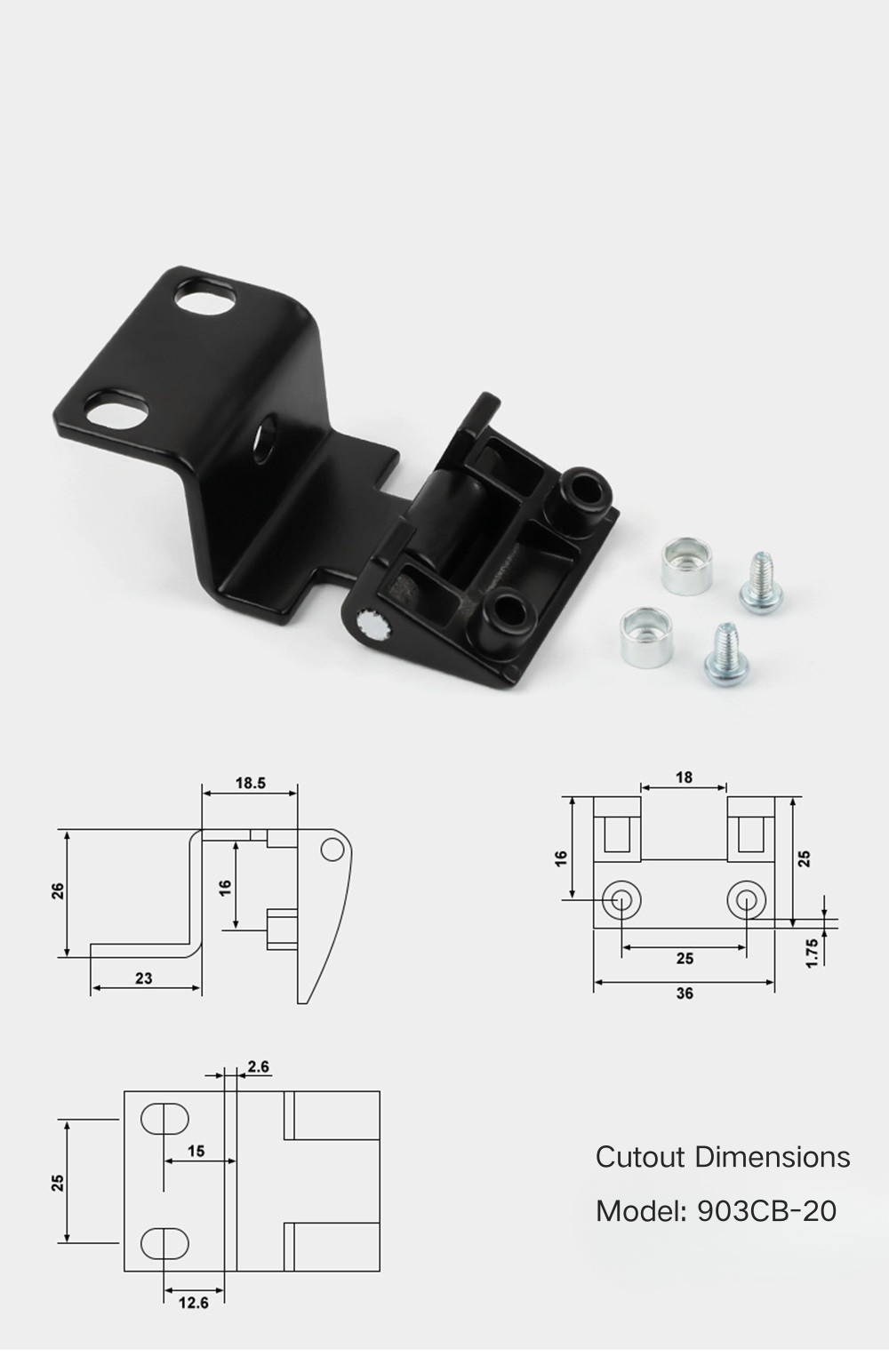

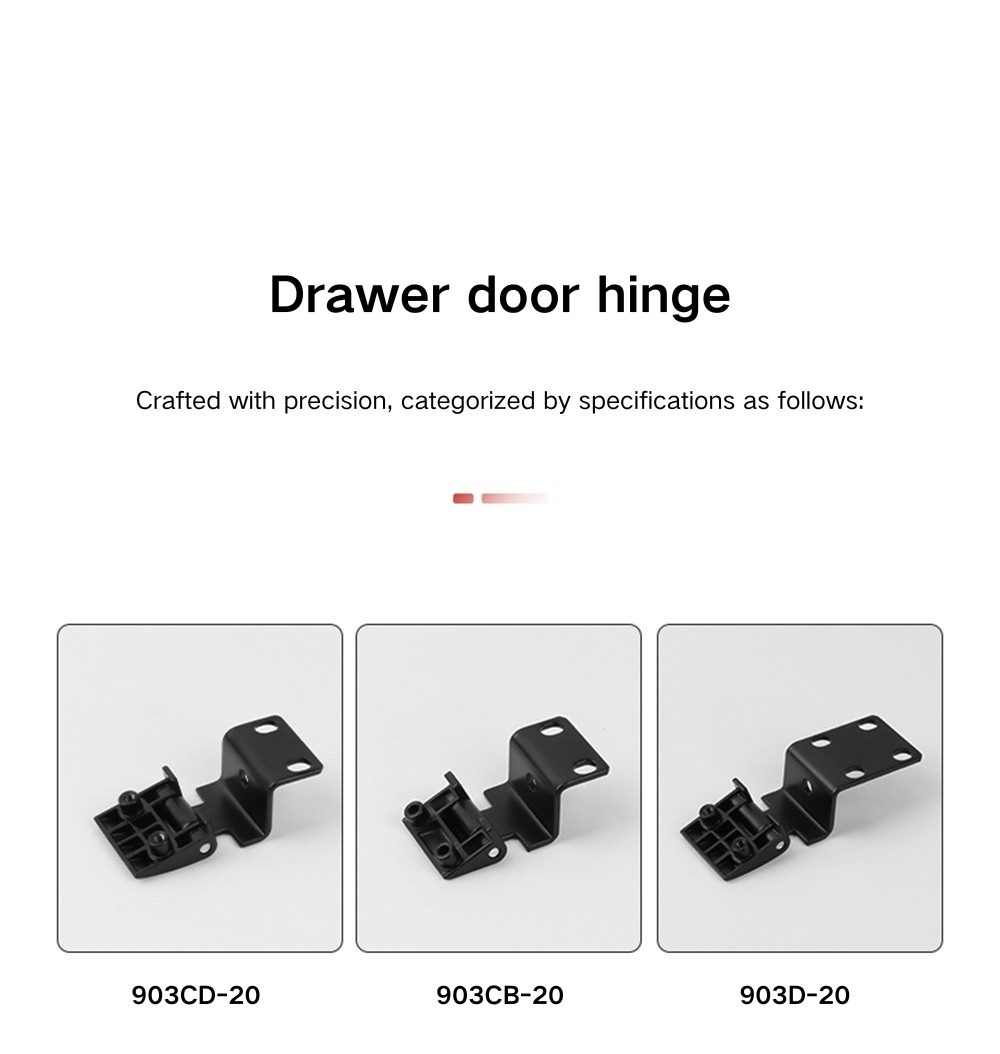

CL901 سیریز میں CL901B-17، CL901B-20، اور CL901D-17 شامل ہیں، سبھی 36 × 17.5 ملی میٹر فرنٹ پلیٹ اور 8 ملی میٹر + 2.5 ملی میٹر ہول آفسیٹ کے ساتھ۔ CL903 سیریز قبضہ کی رینج کا سب سے بڑا گروپ ہے، جس میں سات ماڈلز شامل ہیں جن میں CL903B-20، CL903B-20 Extended، CL903CB-20، CL903CD-20، CL903D-17، اور CL903D-20 شامل ہیں — جس میں دونوں معیاری اور توسیعی فریم شامل ہیں۔ CL233 بلیک زنک الائے، ریت بلیو زنک الائے، اور ایلومینیم الائے میں رینج کو مکمل کرتا ہے، جس میں CL803A-25 کی طرح 39 × 20 ملی میٹر فرنٹ پلیٹ اور 12 ملی میٹر سوراخ کا فاصلہ ہے۔

سیریز کے لحاظ سے طول و عرض

سائیڈ ماؤنٹ بینڈ قبضہ کی CL803 سیریز اپنے ماڈلز میں 18.5 ملی میٹر سے 23.5 ملی میٹر اور 26 ملی میٹر سے 28.5 ملی میٹر کی اونچائی پر پھیلی ہوئی ہے۔ CL803A-25 23 ملی میٹر چوڑا اور 26 ملی میٹر لمبا ہے جس کی اندرونی گہرائی 22.5 ملی میٹر ہے۔ CL803B-20 18.5 ملی میٹر چوڑا ہے جس کی اندرونی گہرائی 16 ملی میٹر ہے۔ CL803B-25 23.5 ملی میٹر چوڑا اور 16 ملی میٹر اندرونی گہرائی کے ساتھ 28.5 ملی میٹر لمبا ہے۔ اور CL803D-25 23.5 ملی میٹر چوڑا اور 16.5 ملی میٹر اندرونی گہرائی کے ساتھ 26.5 ملی میٹر اونچا ہے۔ تمام CL803 ماڈلز میں 26 ملی میٹر بیس چوڑائی اور 20 ملی میٹر لمبی ماؤنٹنگ پلیٹ ہے۔

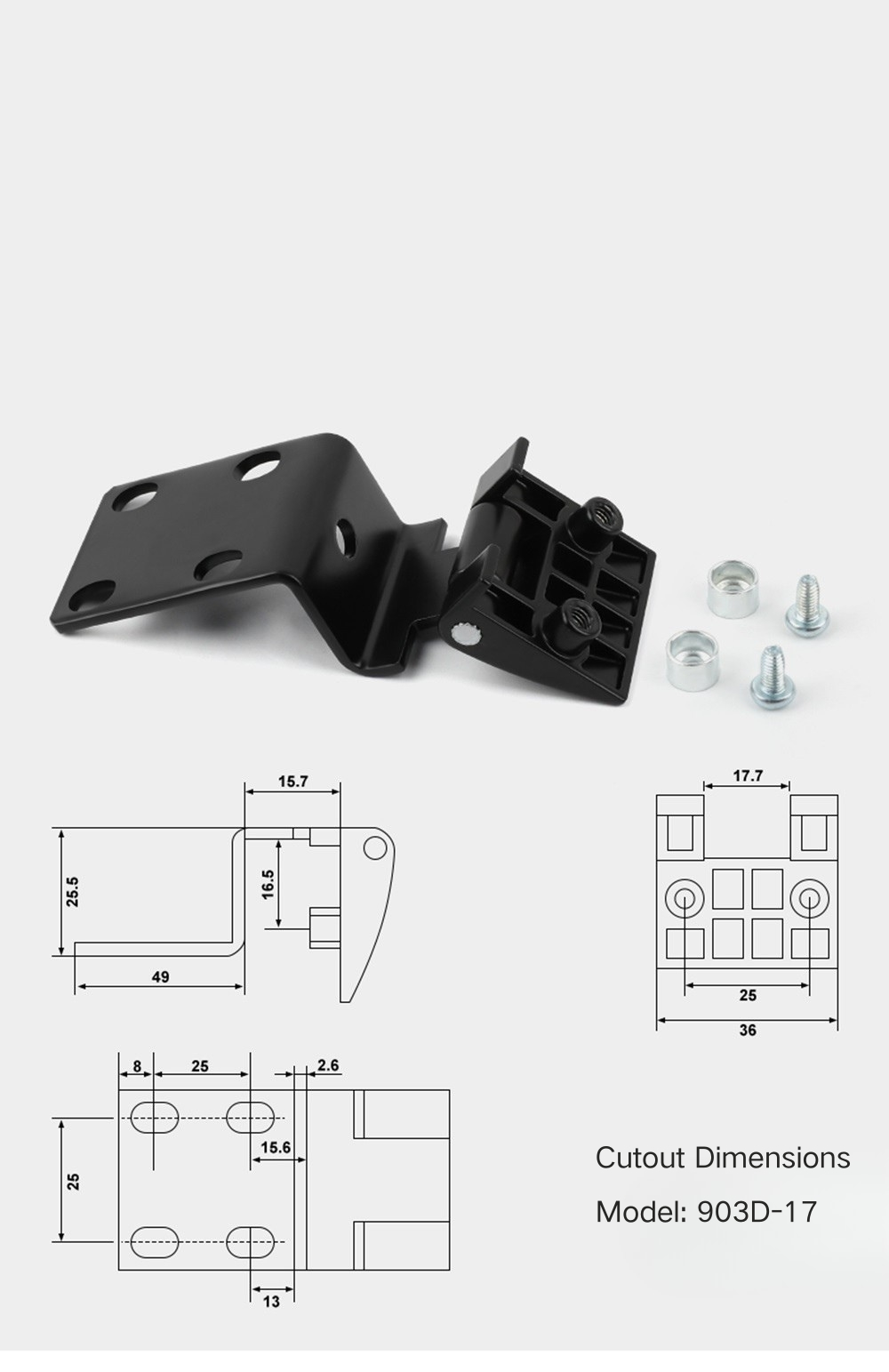

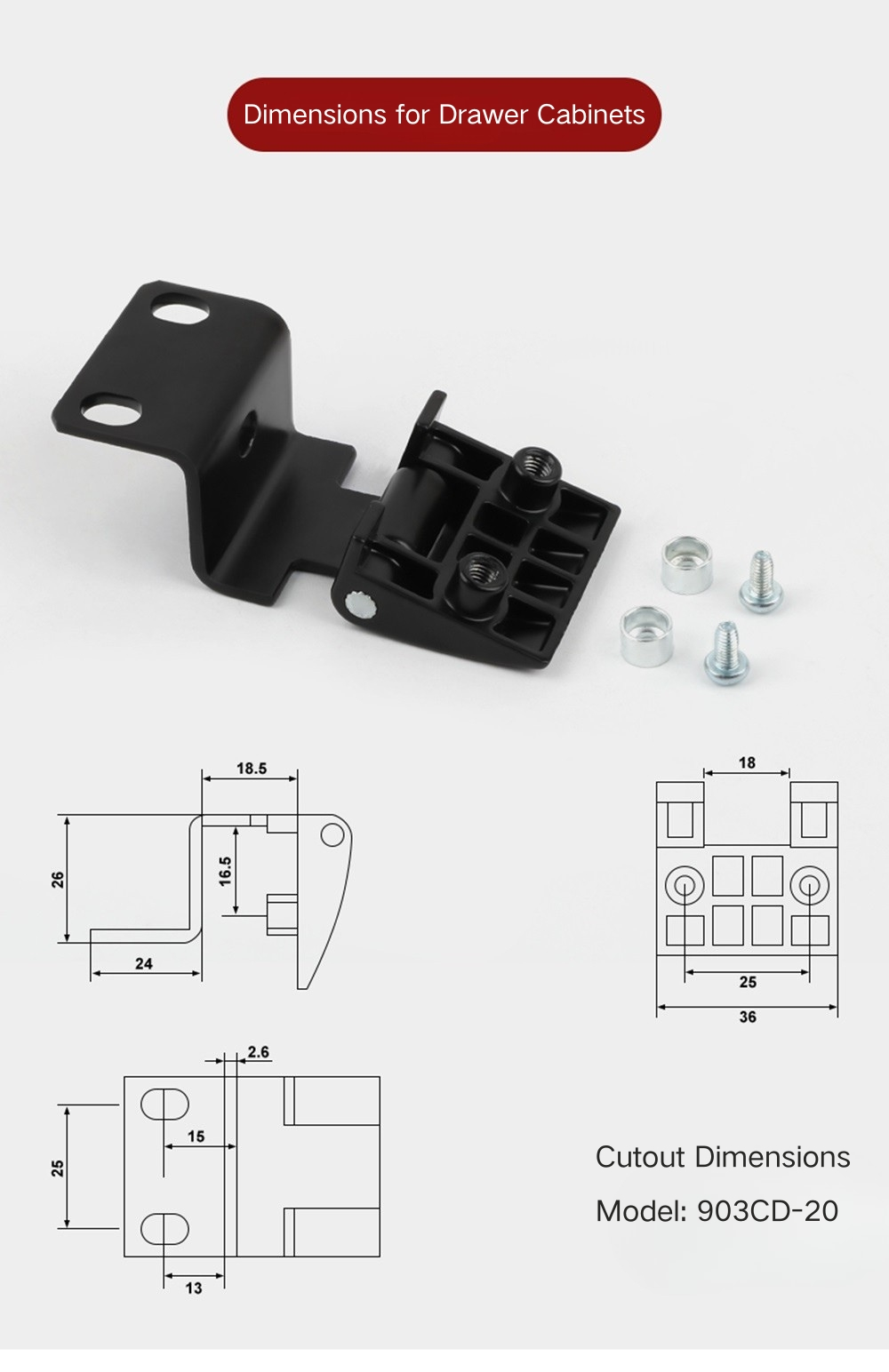

CL901 سیریز پاور کیبنٹ ڈورز سائیڈ-ماؤنٹ بینڈ ہینج رینج میں دیگر ماڈلز کے مقابلے میں نمایاں طور پر اونچی ہے — تینوں 39.5 ملی میٹر مجموعی اونچائی پر آتے ہیں، جس کی چوڑائی 15.5 ملی میٹر اور 18.5 ملی میٹر کے درمیان ہوتی ہے اور بورڈ کی اندرونی گہرائی کے ساتھ 16.5 ملی میٹر کی گہرائی 2 ملی میٹر تک ہوتی ہے۔ CL901B-17، CL901B-20 کے لیے 20.5 ملی میٹر، اور CL901D-17 کے لیے 21 ملی میٹر۔ CL903 سیریز ایک وسیع رینج پر محیط ہے — 48 ملی میٹر سے 73.8 ملی میٹر تک کی بنیاد کی چوڑائی توسیع شدہ ماڈل پر، جس کی مجموعی اونچائی 25.5 ملی میٹر سے 26 ملی میٹر ہے۔ CL233 مجموعی طور پر 24.5 × 24.5 ملی میٹر ہے جس میں 22 ملی میٹر اندرونی گہرائی، 39.3 ملی میٹر ماؤنٹنگ پلیٹ، اور سامنے والی پلیٹ پر 7.5 ملی میٹر + 15 ملی میٹر ہول آفسیٹ ہے۔

درخواست کے منظرنامے۔

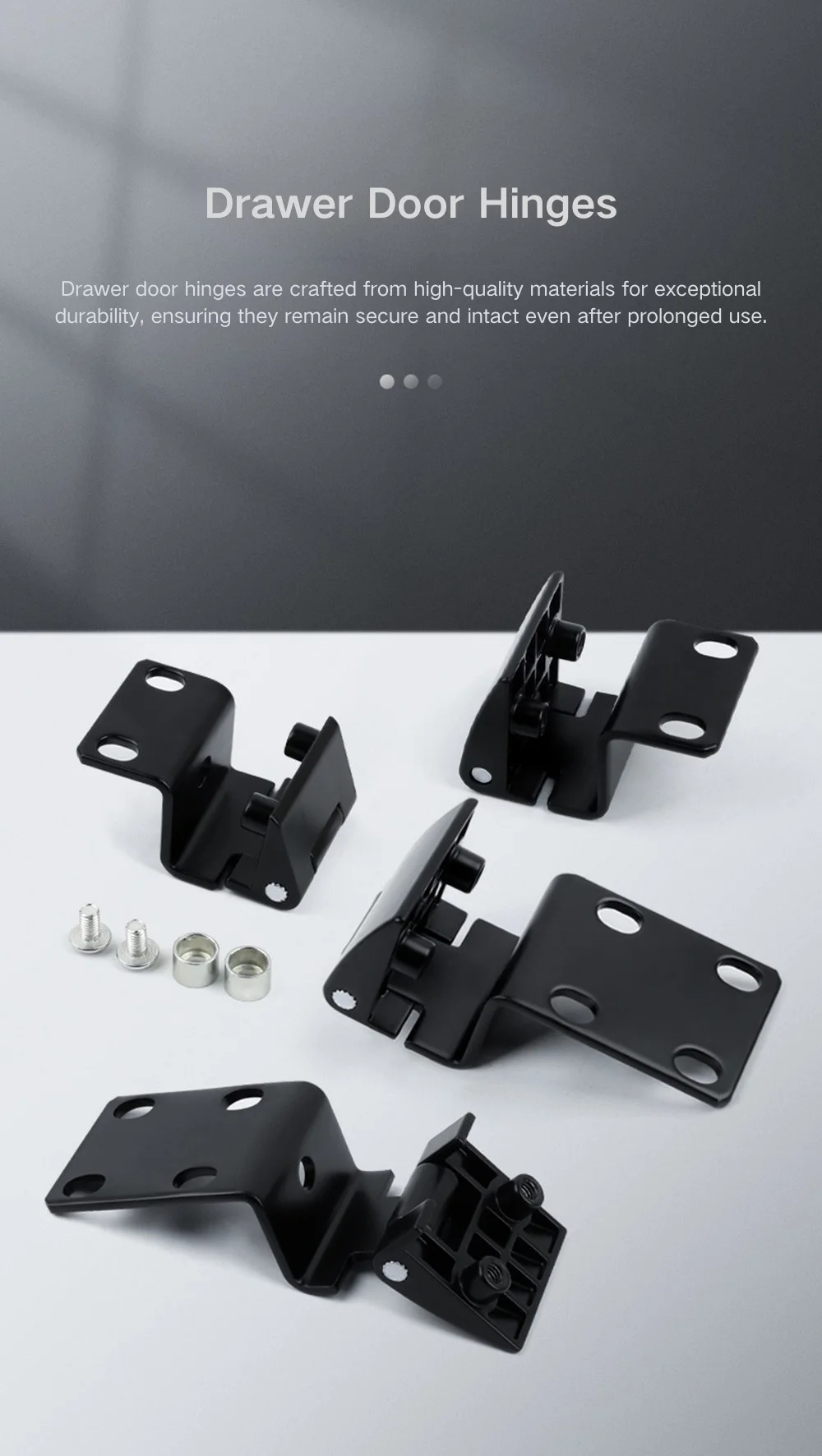

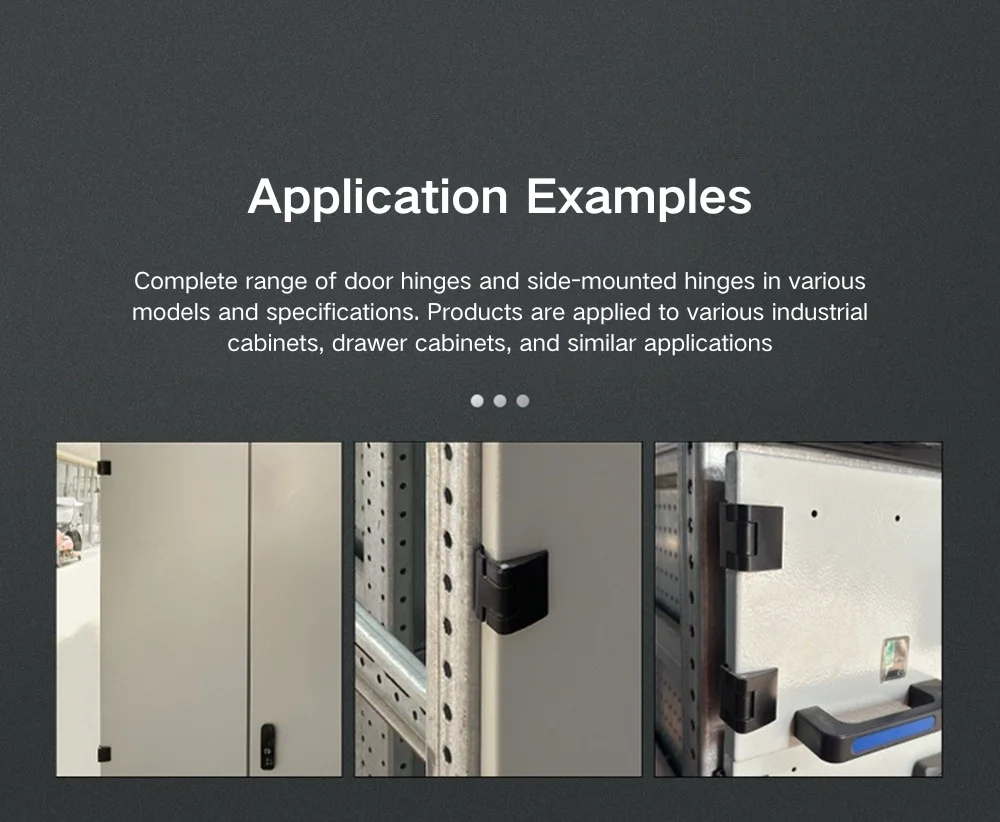

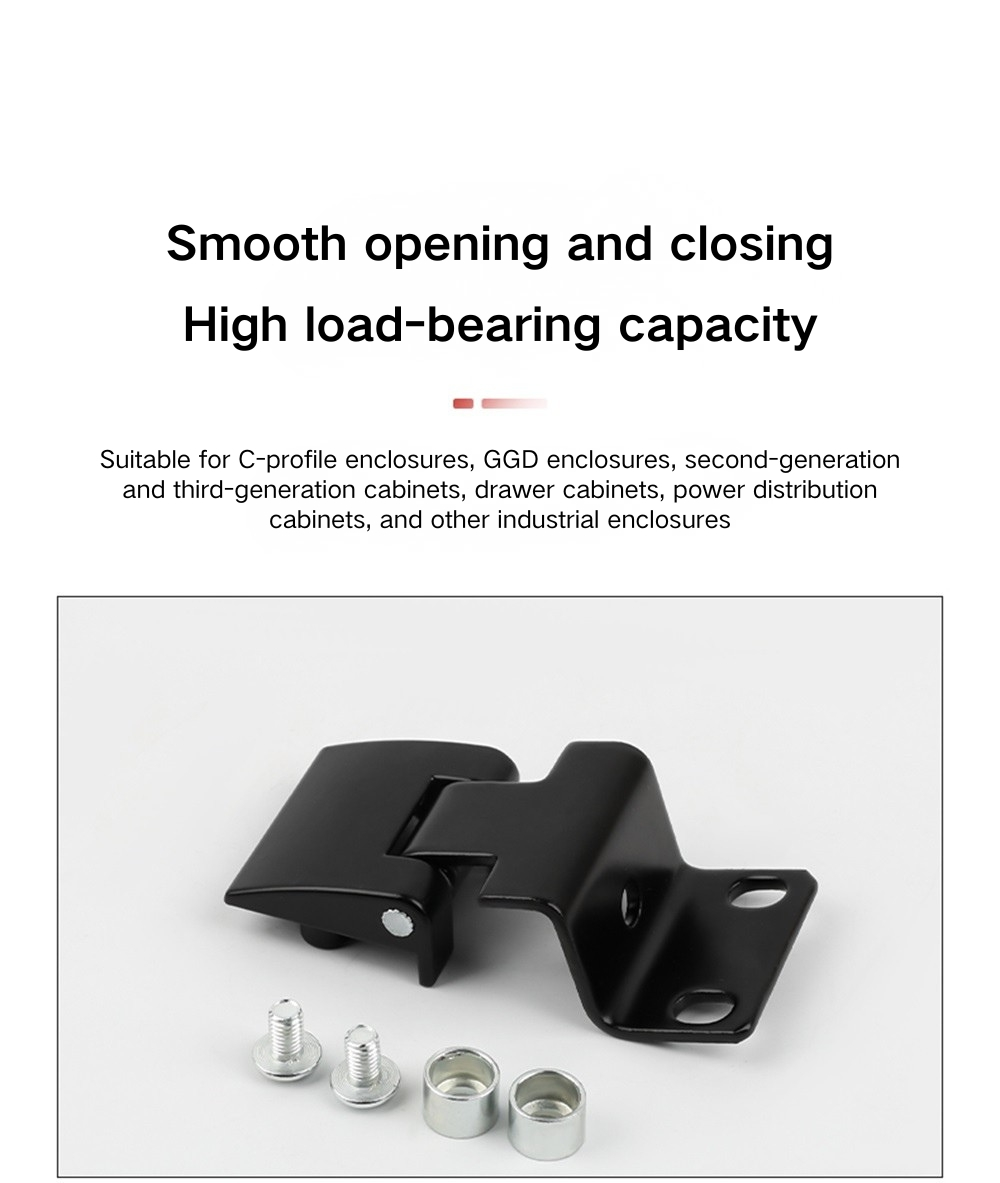

پاور کیبنٹ ڈور سائیڈ ماؤنٹ بینڈ ہینج کو خاص طور پر سی سیکشن اسٹیل پروفائلز پر بنے ہوئے کیبنٹ فریموں کے لیے ڈیزائن کیا گیا ہے، جو کہ GGD الیکٹریکل کیبنٹ، دوسری اور تیسری نسل کی ڈسٹری بیوشن کیبینٹ، دراز کیبنٹس اور پاور انکلوژرز کے لیے معیاری تعمیراتی طریقہ ہے۔ قبضے کے باڈی کا جھکا ہوا پروفائل سی سیکشن کے ہونٹ کے اوپر لگا ہوا ہے اور سامنے والی پلیٹ کا پیچ دروازے کے پینل کے چہرے پر لگا ہوا ہے، جو اس کیبنٹ کی قسم کے لیے انسٹالیشن کا قائم کردہ طریقہ ہے اور معیاری فریم پروفائلز میں کسی ترمیم کی ضرورت نہیں ہے۔

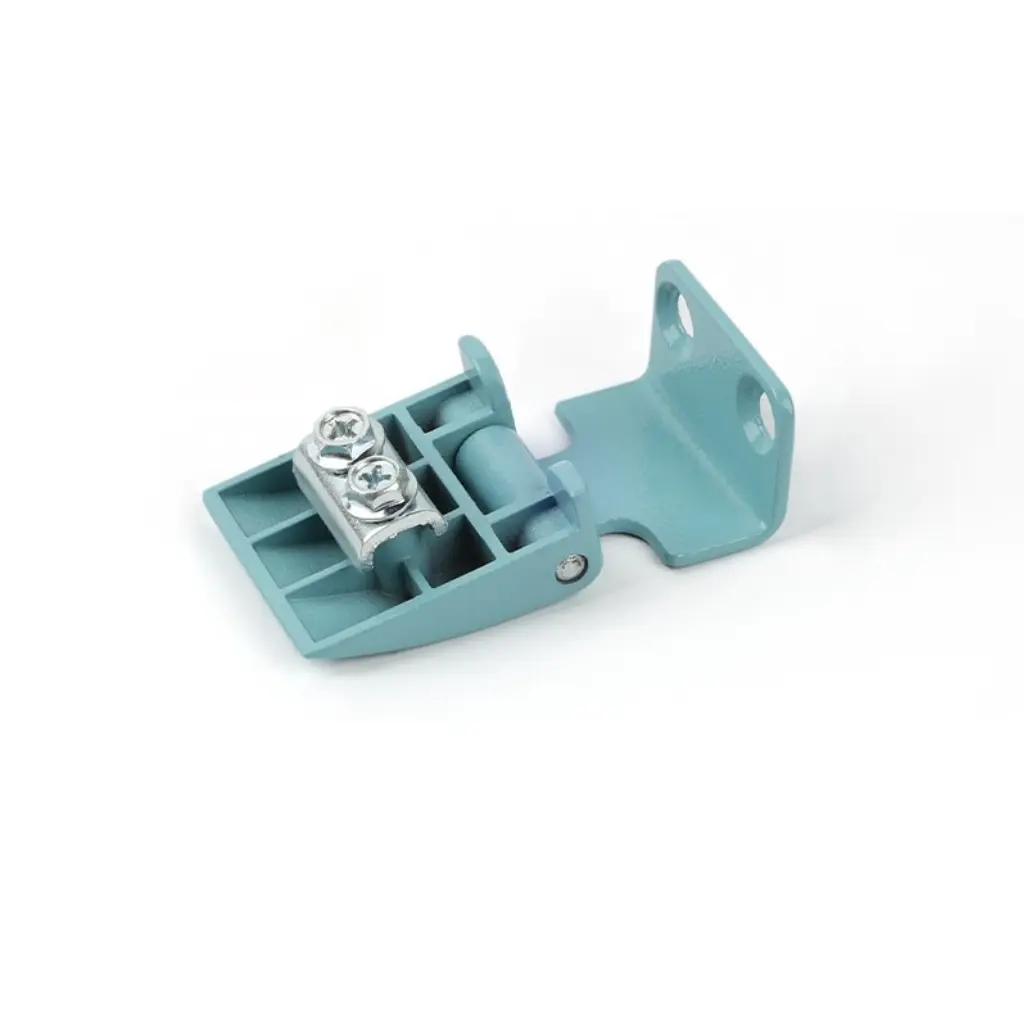

بنیادی GGD اور پاور کیبنٹ ایپلی کیشنز کے علاوہ، یہ پروڈکٹ ہم آہنگ سی سیکشن یا اسی طرح کے جھکے ہوئے سٹیل فریم پروفائلز پر بنائے گئے دیگر صنعتی انکلوژرز کے لیے بھی موزوں ہے۔ سینڈ بلیو زنک الائے میں CL233 کو بعض اوقات مخصوص کیا جاتا ہے جہاں کابینہ کا بیرونی حصہ کلر کوڈڈ ہارڈویئر اسکیم کا استعمال کرتا ہے، جبکہ ایلومینیم الائے CL233 ویرینٹ ان انکلوژرز کے لیے ہلکا آپشن ہے جہاں وزن پر غور کیا جاتا ہے۔ CL803، CL901، اور CL903 میں ماڈل سائز کی رینج کا مطلب ہے کہ GGD اور پاور کیبنٹ مارکیٹ میں زیادہ تر معیاری فریم کی گہرائی اور دروازے کے پینل کی موٹائی ایک ہی پروڈکٹ فیملی میں شامل ہے۔

اکثر پوچھے گئے سوالات

Q1: اس قبضہ کی حد میں کون سی سیریز شامل ہیں؟

رینج چار سیریز پر محیط ہے: CL803 (چار ماڈلز)، CL901 (تین ماڈلز)، CL903 (سات ماڈلز)، اور CL233 (تین قسمیں)۔ CL233 کے علاوہ تمام سیاہ زنک الائے ہیں، جو ریت کے نیلے زنک الائے اور ایلومینیم الائے میں بھی دستیاب ہے۔

Q2: یہ قبضہ کس قسم کی کابینہ کے لئے ڈیزائن کیا گیا ہے؟

سائیڈ ماؤنٹ موڑ کا قبضہ سی سیکشن پروفائل کیبنٹ کے فریموں کے لیے ڈیزائن کیا گیا ہے، جس میں جی جی ڈی الیکٹریکل کیبنٹ، دوسری اور تیسری نسل کی ڈسٹری بیوشن کیبنٹ، دراز کیبنٹس، اور پاور انکلوژرز شامل ہیں۔ یہ فلیٹ فریم یا ویلڈیڈ انکلوژر کی اقسام کے لیے نہیں ہے۔

Q3: یہ قبضہ کیسے نصب ہے؟

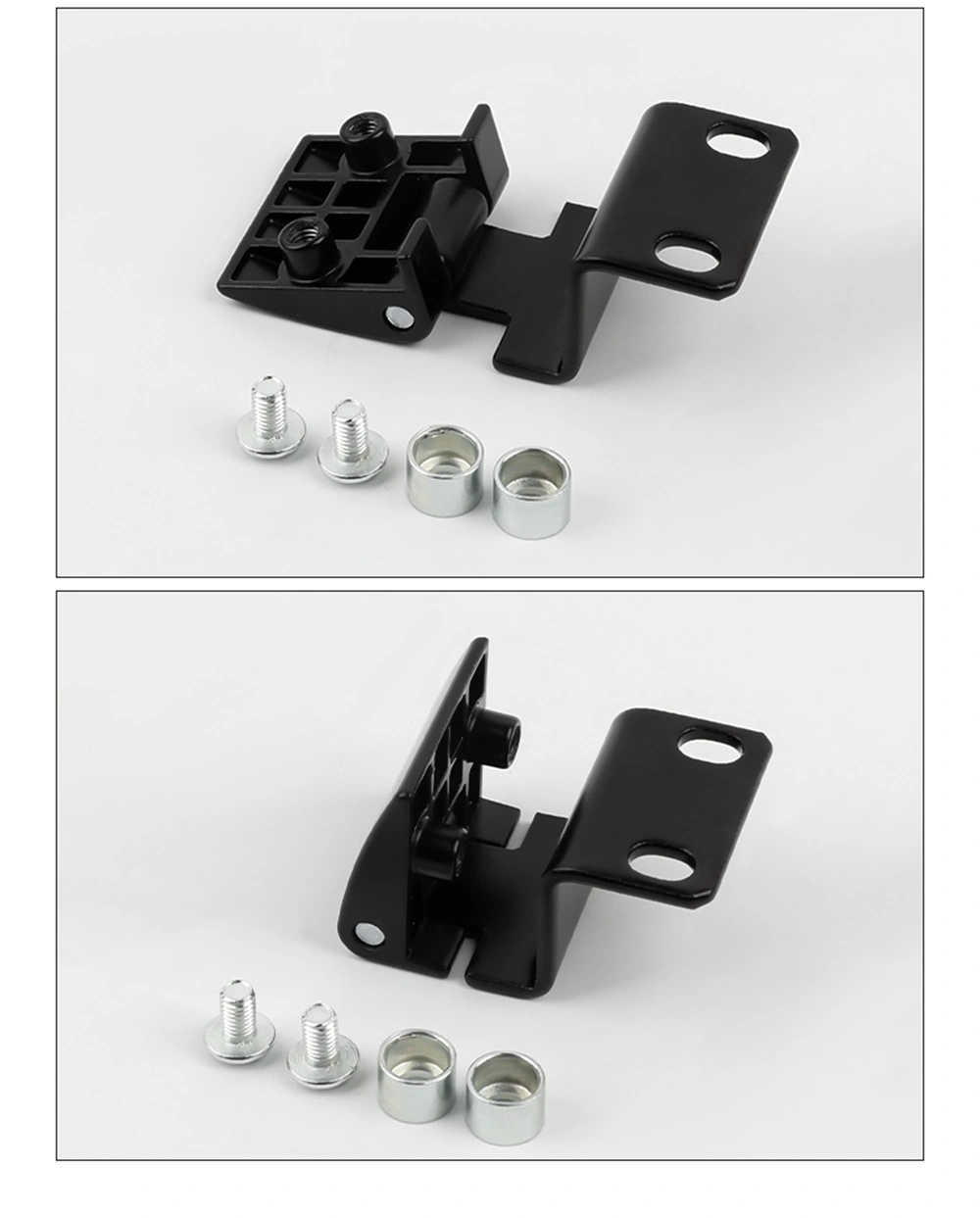

تمام ماڈلز سکرو ماونٹڈ ہیں۔ مڑے ہوئے قبضے کا باڈی سی سیکشن فریم ہونٹ کے اوپر لگا ہوا ہے اور سامنے والی پلیٹ دروازے کے پینل کے چہرے پر کھنچی ہوئی ہے۔ ویلڈنگ کی ضرورت نہیں ہے۔

Q4: CL803، CL901، اور CL903 سیریز میں کیا فرق ہے؟

سیریز مجموعی سائز، فریم کی گہرائی، اور بڑھتے ہوئے پلیٹ کی ترتیب میں مختلف ہے۔ CL901 ماڈلز 39.5 ملی میٹر مجموعی اونچائی پر سب سے لمبے ہیں۔ CL803 ماڈل زیادہ کمپیکٹ ہیں؛ CL903 ماڈل بنیادی چوڑائی کی وسیع ترین رینج کا احاطہ کرتے ہیں جس میں 73.8 ملی میٹر پر ایک توسیعی قسم شامل ہے۔ اپنے مخصوص فریم پروفائل اور دروازے کے پینل کے طول و عرض کی بنیاد پر منتخب کریں۔

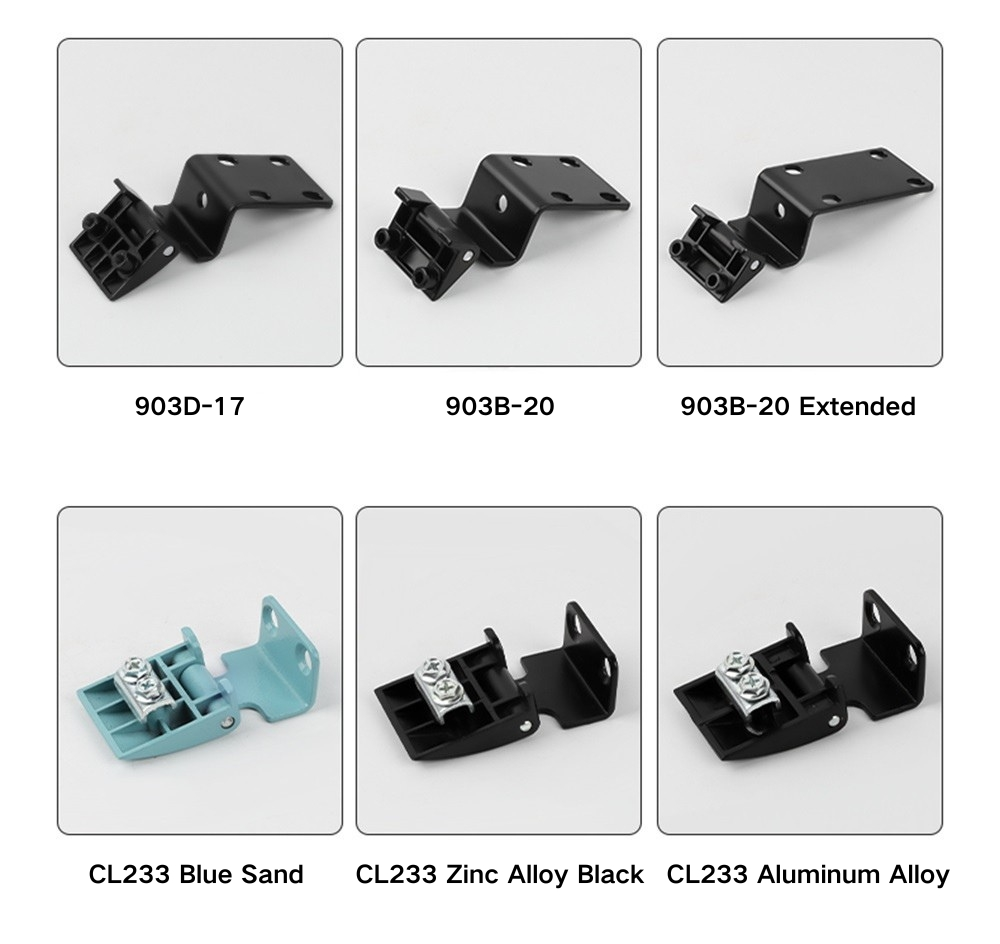

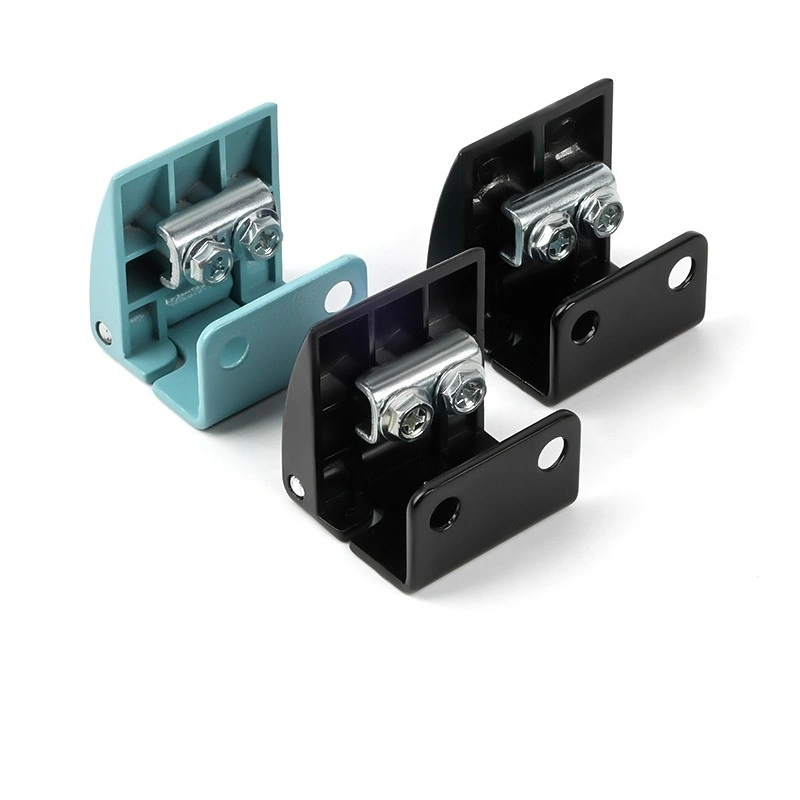

Q5: کیا چیز CL233 کو دوسری سیریز سے مختلف بناتی ہے؟

CL233 تین قسموں میں دستیاب ہے — بلیک زنک الائے، سینڈ بلیو زنک الائے، اور ایلومینیم الائے — یہ رنگ کے آپشن اور ہلکے وزن کے مواد کے متبادل کے ساتھ رینج کا واحد ماڈل ہے۔ اس کی فرنٹ پلیٹ کے طول و عرض (39 × 20 ملی میٹر) CL803A-25 کی طرح ہیں۔

Q6: میں اپنی کابینہ کے لیے صحیح ماڈل کا انتخاب کیسے کروں؟

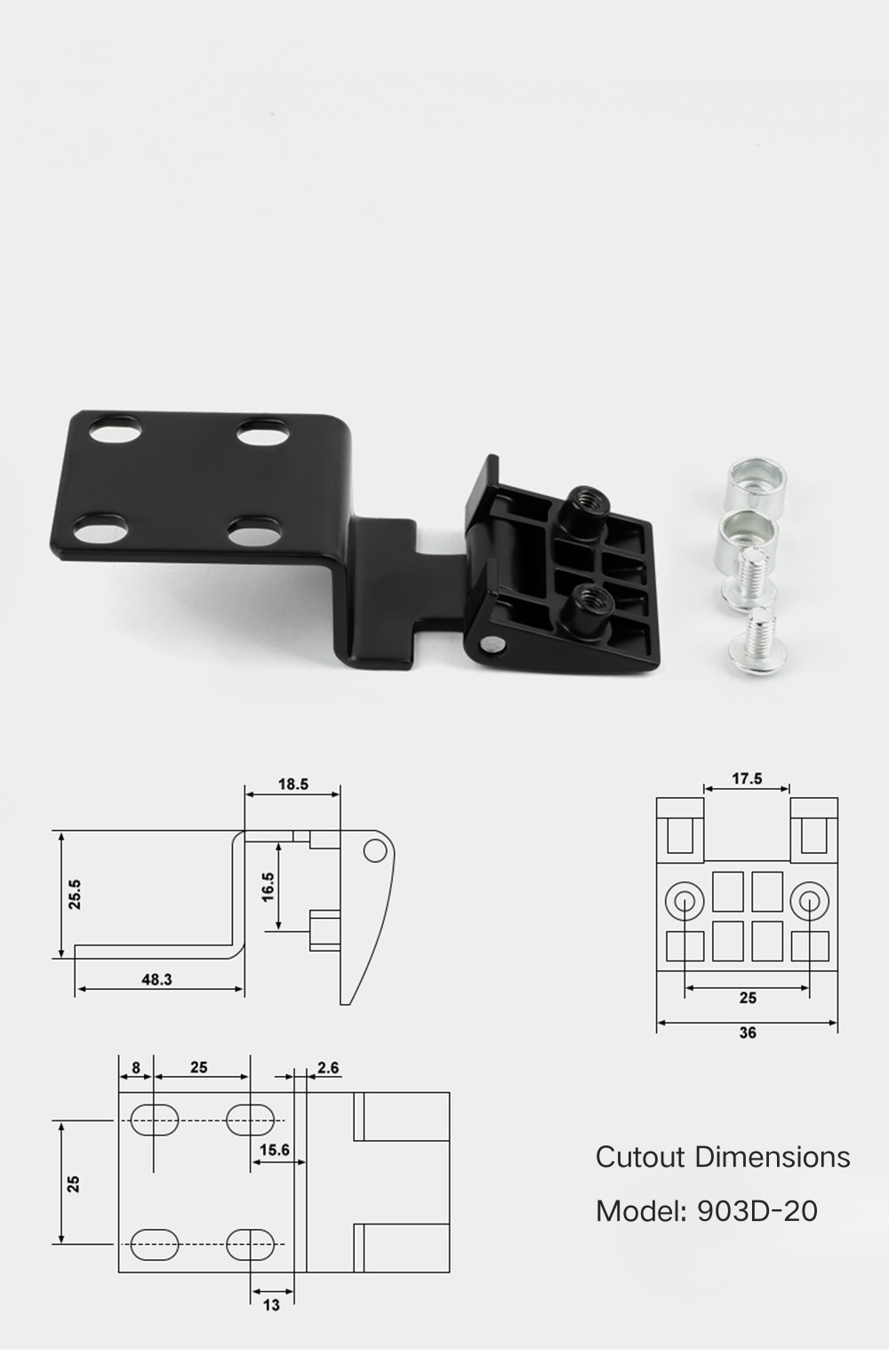

انتخاب کا انحصار آپ کی کابینہ کے فریم پروفائل کی گہرائی، دروازے کے پینل کی موٹائی، اور بڑھتے ہوئے پلیٹ کی ترجیح پر ہوتا ہے۔ نمبر کے لاحقے (-17, -20, -25) اور حروف کے لاحقے (A, B, D, CB, CD) ماڈل عہدہ کا حصہ ہیں۔ ہر ماڈل کے لیے ڈائمینشن ڈرائنگ کا حوالہ دیں یا سفارش کے لیے اپنے فریم کی تفصیلات کے ساتھ Yitai Lock سے رابطہ کریں۔

Q7: قلابے کس مواد سے بنے ہیں؟

زیادہ تر ماڈل سیاہ زنک مصر ہیں. CL233 اضافی طور پر سینڈ بلیو زنک الائے اور ایلومینیم الائے میں دستیاب ہے۔ زنک الائے کی تعمیر ڈائی کاسٹنگ سے اچھی جہتی مستقل مزاجی دیتی ہے اور معیاری اندرونی صنعتی کابینہ کے ماحول کو اچھی طرح سے ہینڈل کرتی ہے۔

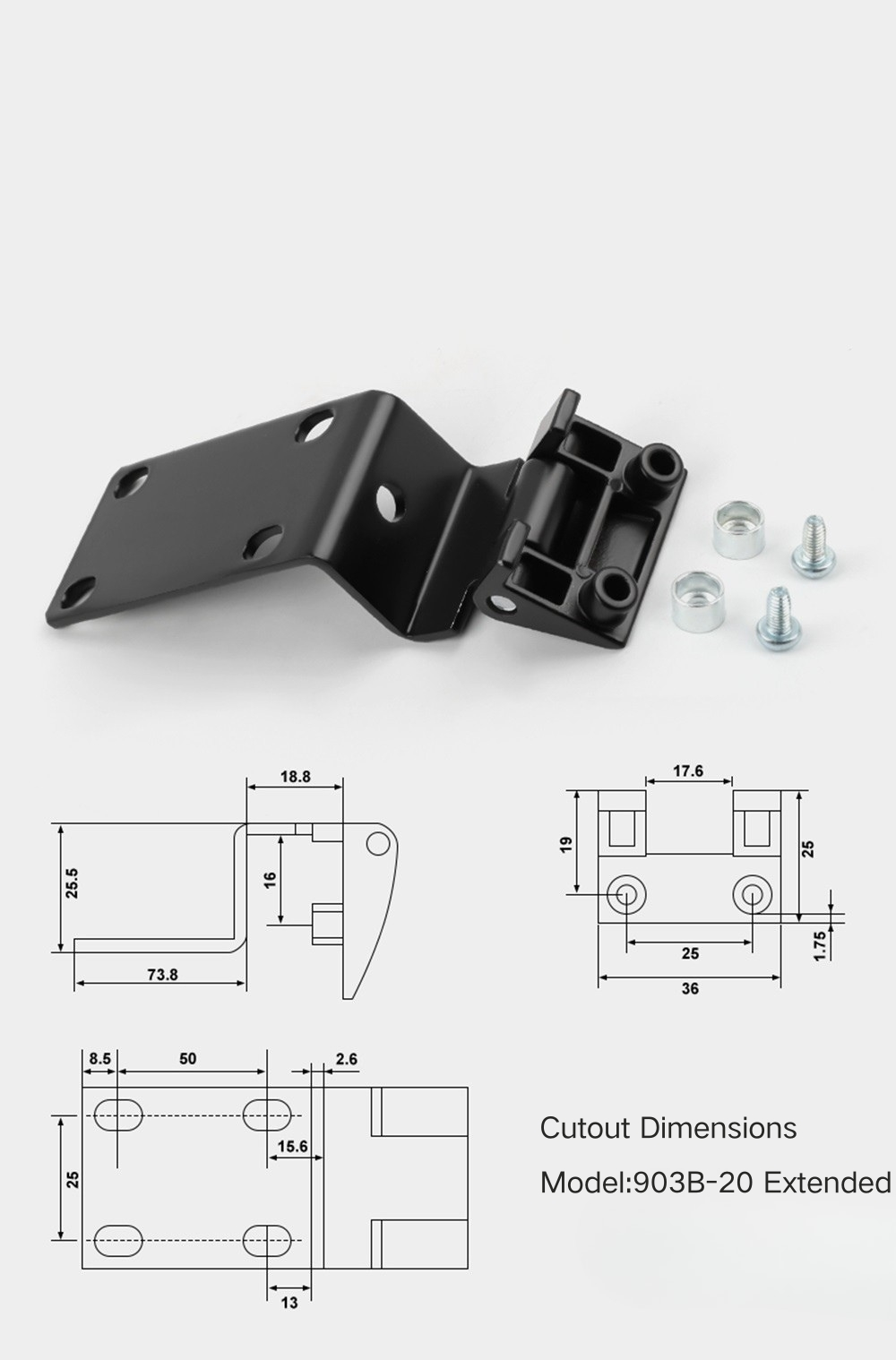

Q8: کیا CL903B-20 ایکسٹینڈڈ گہرے فریم پروفائلز کے لیے موزوں ہے؟

ہاں — CL903B-20 ایکسٹینڈڈ کی بیس چوڑائی 73.8 ملی میٹر ہے، جو 48 ملی میٹر پر معیاری CL903B-20 سے کافی زیادہ ہے۔ یہ صحیح انتخاب ہے جب کیبنٹ فریم پروفائل کو گہرے سی سیکشن چینل کو پُلنے کے لیے لمبے قبضے کی بنیاد کی ضرورت ہوتی ہے۔
