سوئچ گیئر دروازے کا قبضہ

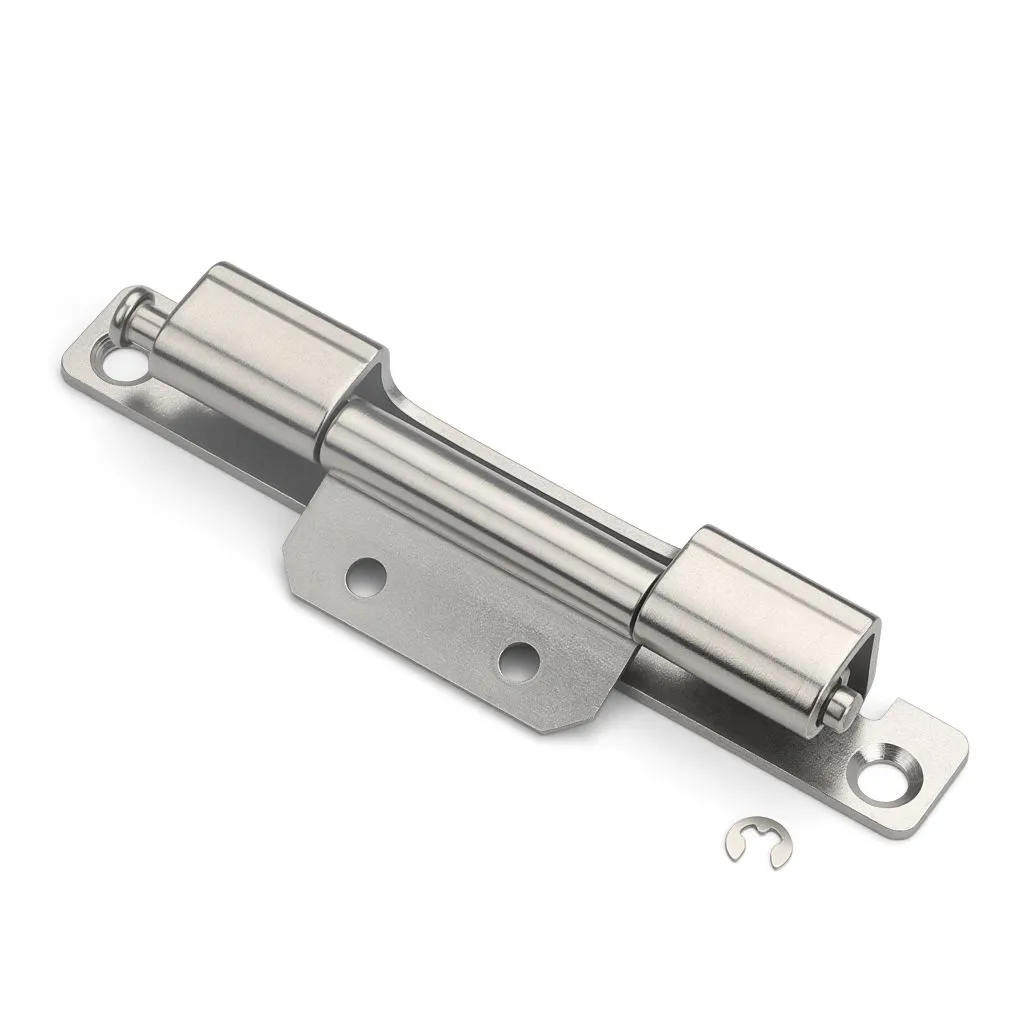

حجم میں Yitai Lock سے ڈیٹیچ ایبل کابینہ کے قلابے حاصل کرنے والوں کے لیے، Switchgear Door Hinge CL186 خریداروں کو قبضے کے بارے میں کچھ اور تبدیل کیے بغیر گول ہول اور سلاٹڈ ہول ماؤنٹنگ ونگز کے درمیان انتخاب فراہم کرتا ہے — ایک ہی باڈی، وہی بیرل، ایک ہی فریم چینل کے طول و عرض۔ سلاٹڈ ہول ورژن انسٹالیشن کے دوران اسکریو کو مکمل طور پر سخت کرنے سے پہلے پوزیشنل ایڈجسٹمنٹ کی اجازت دیتا ہے، جو اس وقت مفید ہوتا ہے جب دروازے کی سیدھ کو درست طریقے سے ڈائل کرنے کی ضرورت ہوتی ہے۔ دونوں ورژن ایک ہی فکسنگ پوائنٹس کا استعمال کرتے ہوئے سکرو ماونٹڈ ہیں اور کاربن سٹیل اور سٹینلیس سٹیل میں دستیاب ہیں۔

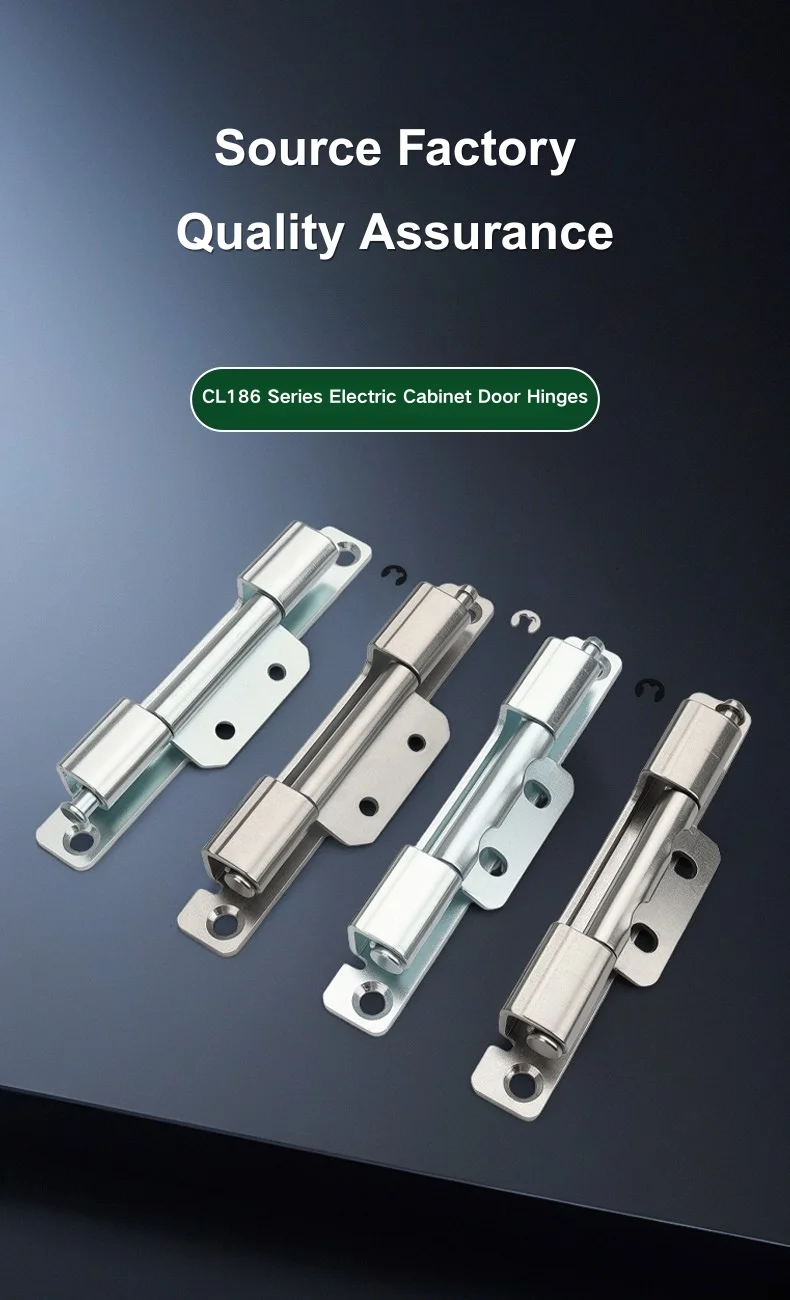

پروڈکٹ ماڈل	CL186 سیریز کا قبضہ
اختیاری مواد	کاربن سٹیل/سٹینلیس سٹیل
استعمال	مختلف قسم کے سوئچ کیبنٹ، کنٹرول بکس وغیرہ کے لیے موزوں ہے۔

ماڈل کے اختیارات اور ہول کنفیگریشنز

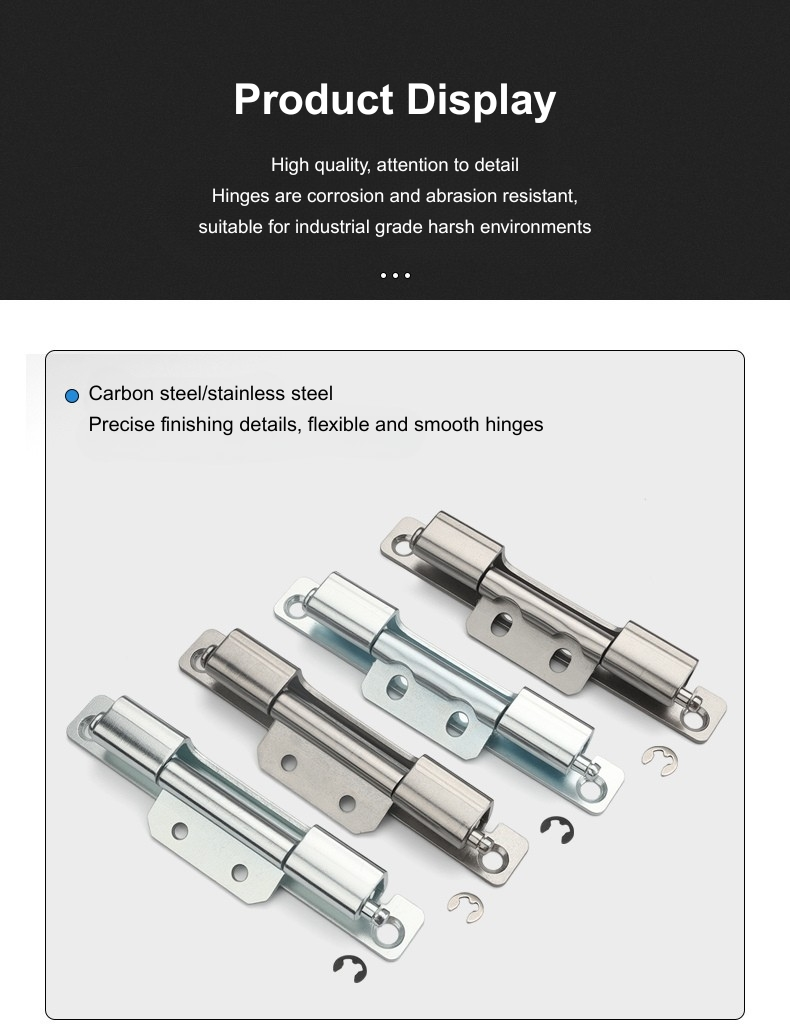

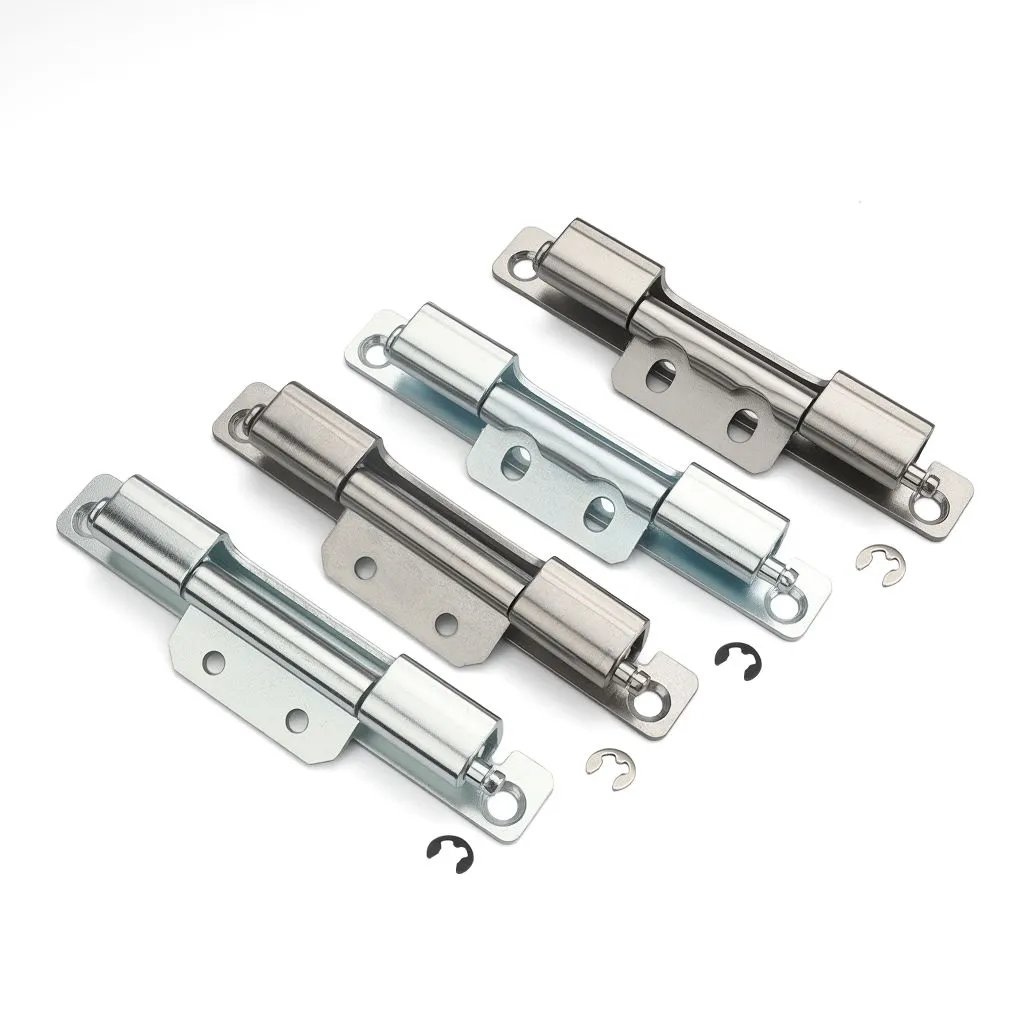

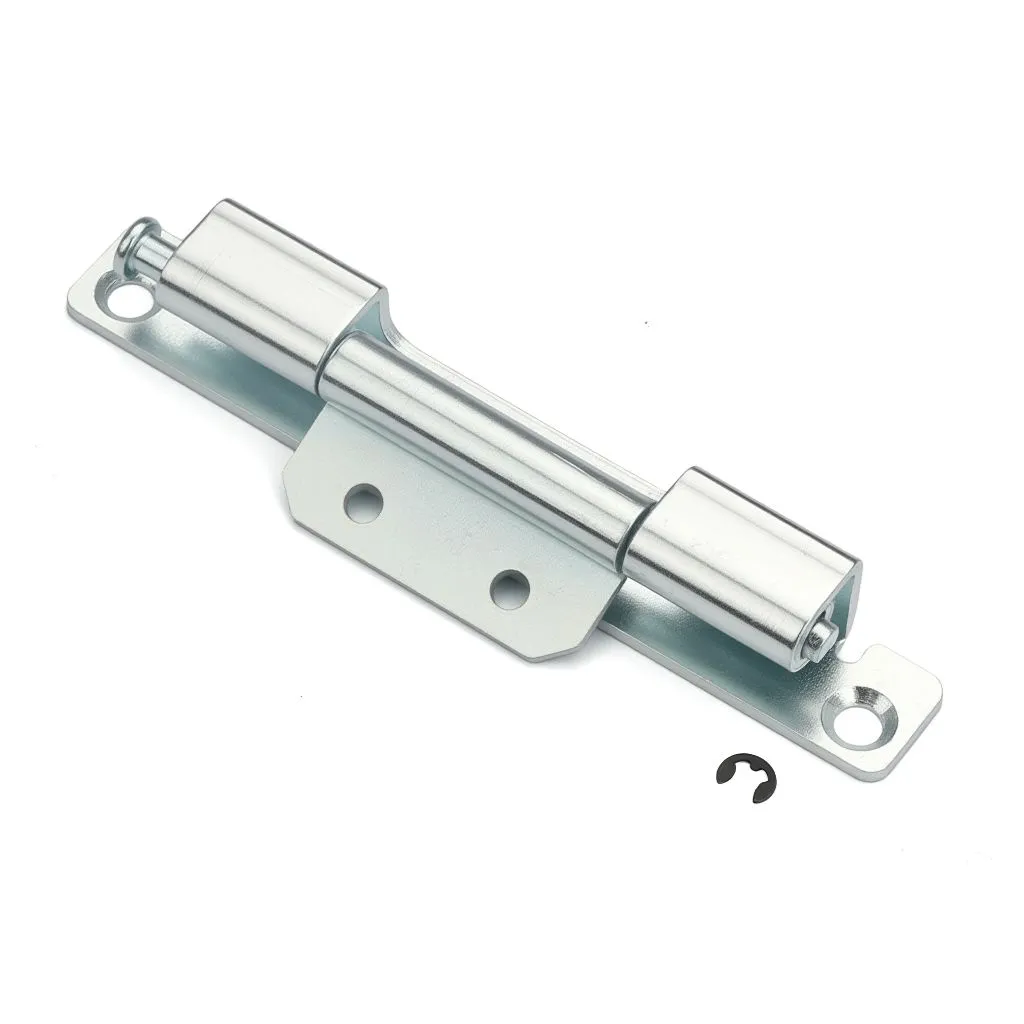

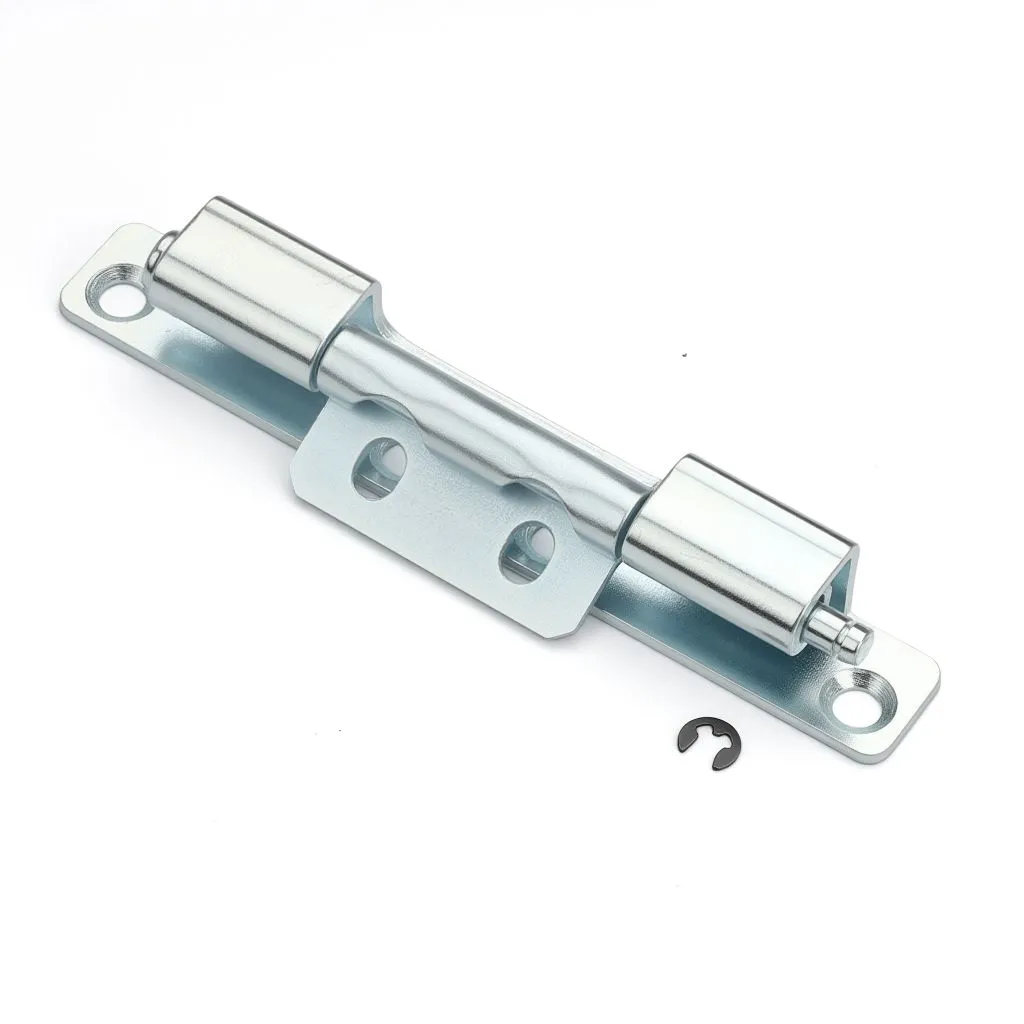

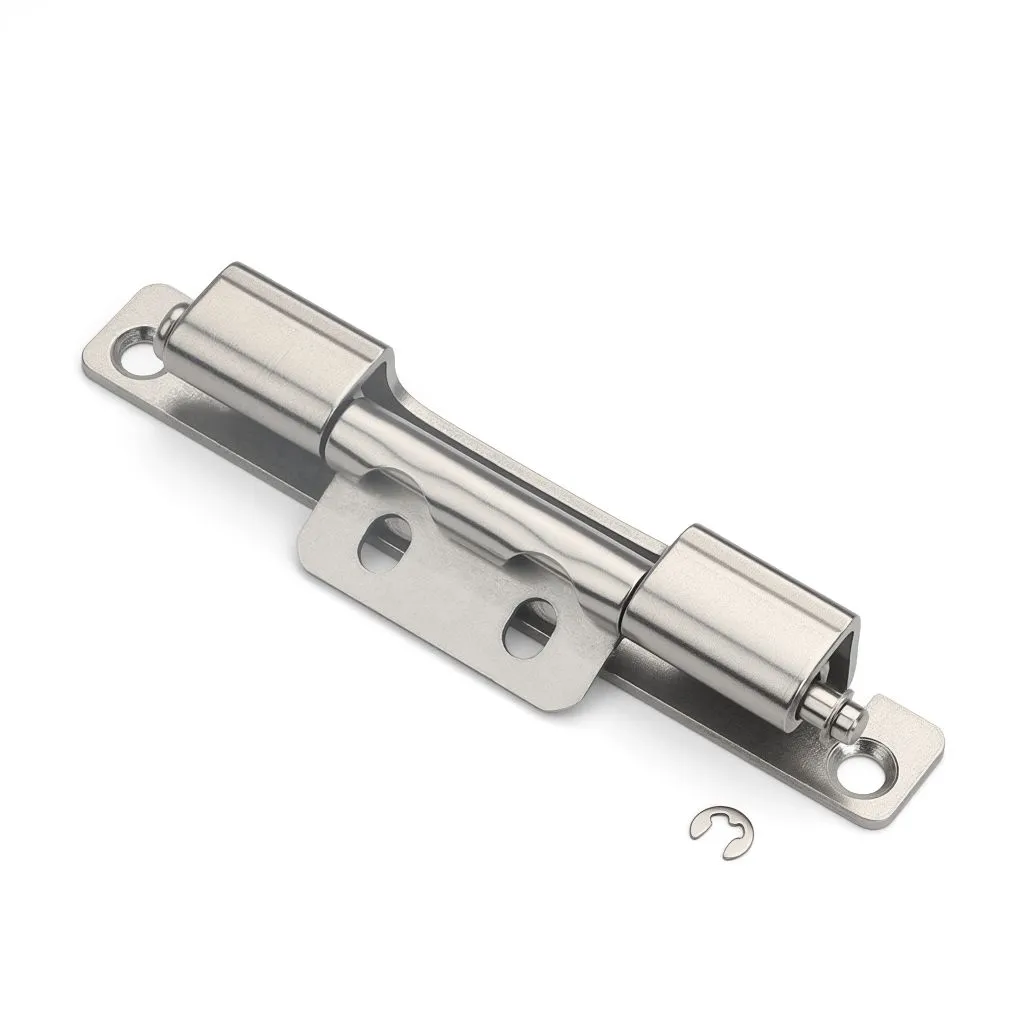

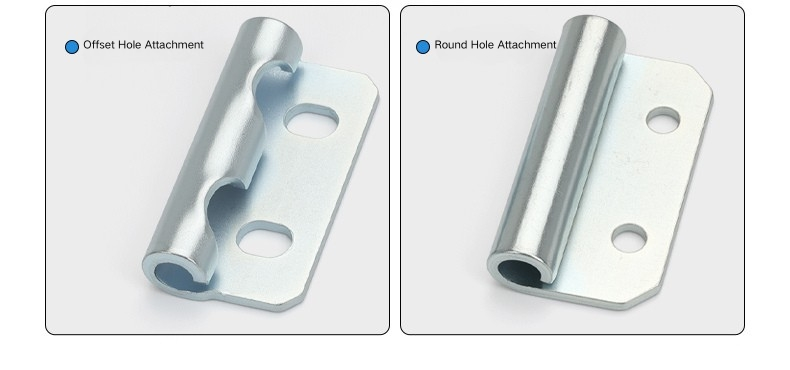

سوئچ گیئر ڈور ہنج چار مختلف حالتوں میں آتا ہے: کاربن سٹیل میں گول سوراخ، سٹینلیس سٹیل میں گول سوراخ، کاربن سٹیل میں سلاٹڈ ہول، اور سٹینلیس سٹیل میں سلاٹڈ ہول۔ ساختی طول و عرض چاروں میں یکساں ہیں - فرق صرف ونگ پر بڑھتے ہوئے سوراخوں کی شکل کا ہے۔ ایک بار نیچے خراب ہونے کے بعد گول سوراخ ایک سیٹ پوزیشن میں قبضہ کو ٹھیک کر دیتے ہیں۔ کٹے ہوئے سوراخ حتمی سخت ہونے سے پہلے قبضے کی پوزیشن کو تبدیل کرنے کے لیے کچھ جگہ دیتے ہیں، جو ان دروازوں کو فٹ کرنے میں مدد کرتا ہے جنہیں مہر یا فریم ہونٹ کے خلاف محتاط سیدھ کی ضرورت ہوتی ہے۔

اس یونٹ پر گول اور سلاٹڈ ہول کے درمیان انتخاب کرنا آپ کے انسٹالیشن ورک فلو پر آتا ہے۔ اگر دروازے کی پوزیشن پروڈکشن رن میں سیدھی اور یکساں ہے تو گول سوراخ ٹھیک ہیں۔ اگر یونٹوں کے درمیان فریم جیومیٹری میں کوئی فرق ہے یا ابتدائی فٹنگ کے بعد دروازے کو ایڈجسٹ کرنے کی ضرورت ہے، تو سلاٹڈ ہول ورژن اس عمل کو کافی حد تک کم کر دیتا ہے۔

ساخت اور طول و عرض

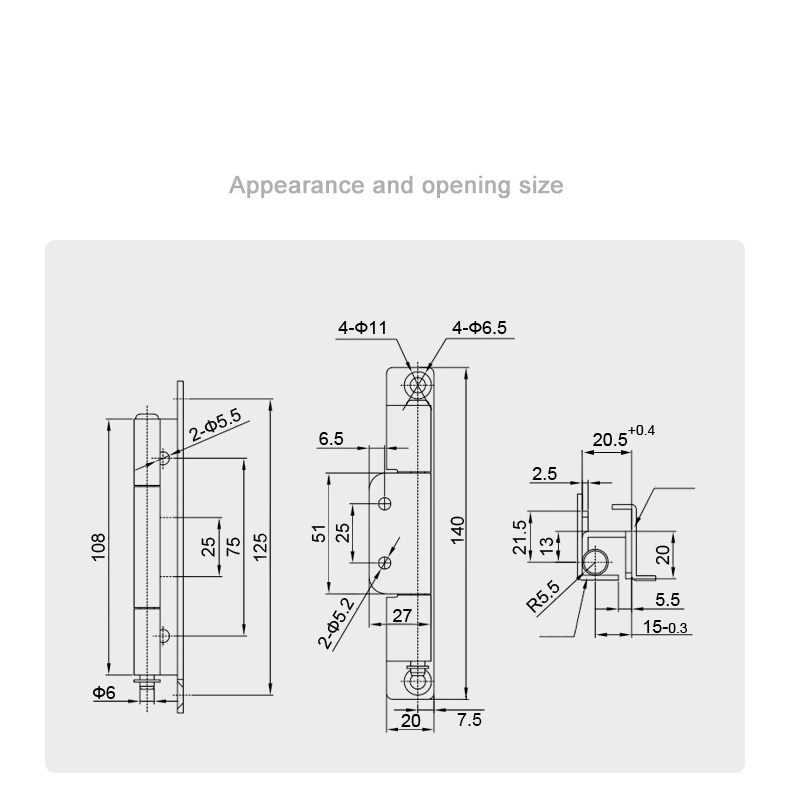

دروازے کے قبضے کی مجموعی اونچائی 108 ملی میٹر ہے جس کے جسم کی کل لمبائی 125 ملی میٹر ہے۔ بڑھتے ہوئے پنکھوں کے درمیان اندرونی فاصلہ 75 ملی میٹر ہے، جس میں بیرل میں 25 ملی میٹر سینٹر سیکشن ہے۔ بیرل کا قطر Φ6 ملی میٹر ہے، اور ماؤنٹنگ ونگ 20 ملی میٹر بیس چوڑائی کے ساتھ 140 ملی میٹر لمبا ہے۔ ونگ پر سوراخ کا فاصلہ 51 ملی میٹر اور 25 ملی میٹر کے مراکز پر چلتا ہے، جس میں سائیڈ پروفائل پر 2×Φ5.5 ملی میٹر سوراخ ہوتے ہیں۔

سوئچ گیئر ڈور ہینج پر فریم چینل کی مصروفیت کی چوڑائی 20.5 ملی میٹر (+0.4 ملی میٹر رواداری) اور 15 ملی میٹر (-0.3 ملی میٹر رواداری) کی گہرائی ہے، جس کی بیرل سیٹ کا رداس R5.5 ملی میٹر ہے۔ سائڈ پروفائل 21.5 ملی میٹر کل مصروفیت کی اونچائی، 13 ملی میٹر اندرونی رابطے کی گہرائی، اور 5.5 ملی میٹر لیٹرل آفسیٹ دکھاتا ہے، جس میں چینل کے اندراج پر 2.5 ملی میٹر قدم ہے۔ یہ طول و عرض فریم چینل جیومیٹری کی وضاحت کرتے ہیں جس کے ساتھ کام کرنے کے لیے قبضہ کو ڈیزائن کیا گیا ہے - آرڈر کرنے سے پہلے آپ کی کابینہ کے فریم کی خصوصیت کے خلاف تصدیق کرنے کے قابل ہے۔

مواد اور سطح کا علاج

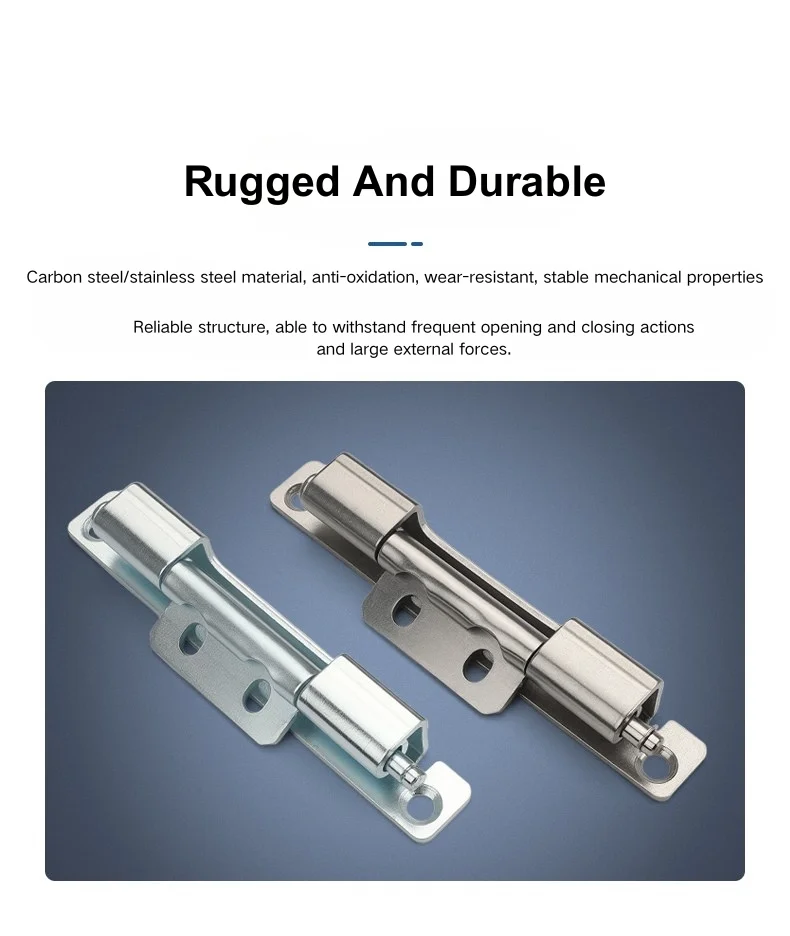

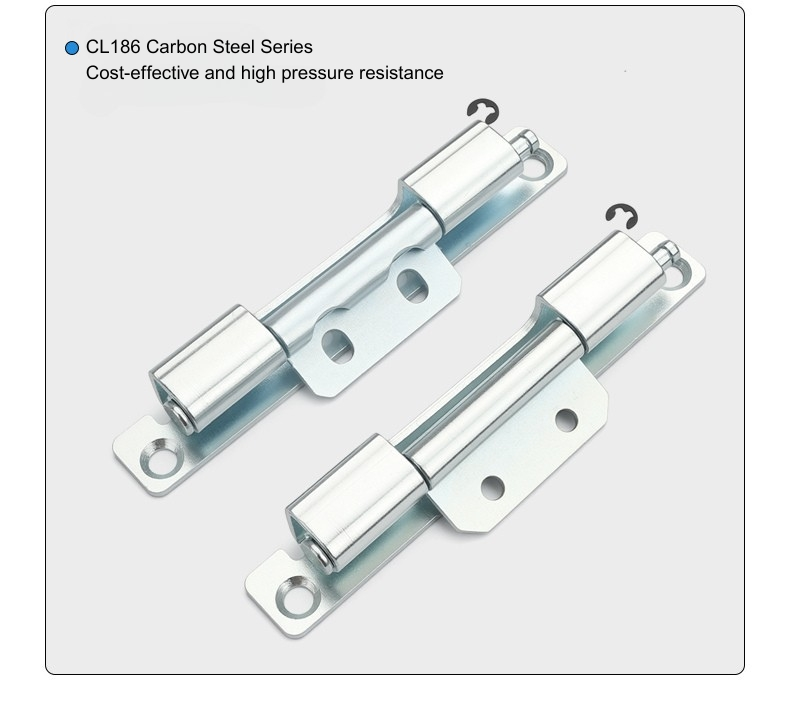

سوئچ گیئر ڈور ہینج جستی کاربن سٹیل اور 304 سٹینلیس سٹیل میں دستیاب ہے۔ کاربن اسٹیل ورژن معیاری اندرونی دیوار کے ماحول کے مطابق ہے — ڈسٹری بیوشن بورڈز، کنٹرول پینلز، اور آلات کی الماریاں خشک یا آب و ہوا پر قابو پانے والی جگہوں پر جہاں سنکنرن کی نمائش کم ہے۔ یہ اعلیٰ حجم والی کابینہ کے لیے زیادہ سرمایہ کاری مؤثر آپشن ہے جہاں تنصیب کے ماحول کا اندازہ لگایا جا سکتا ہے۔

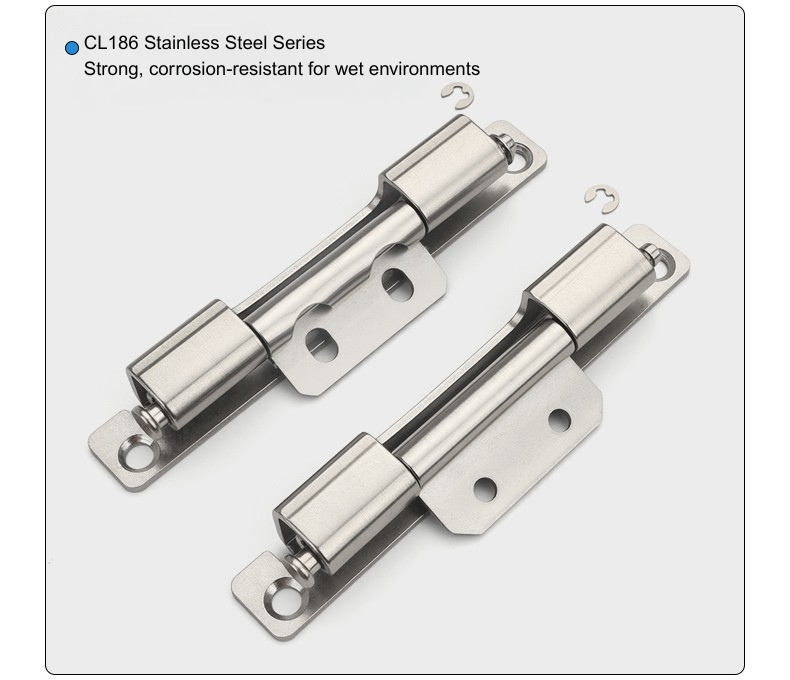

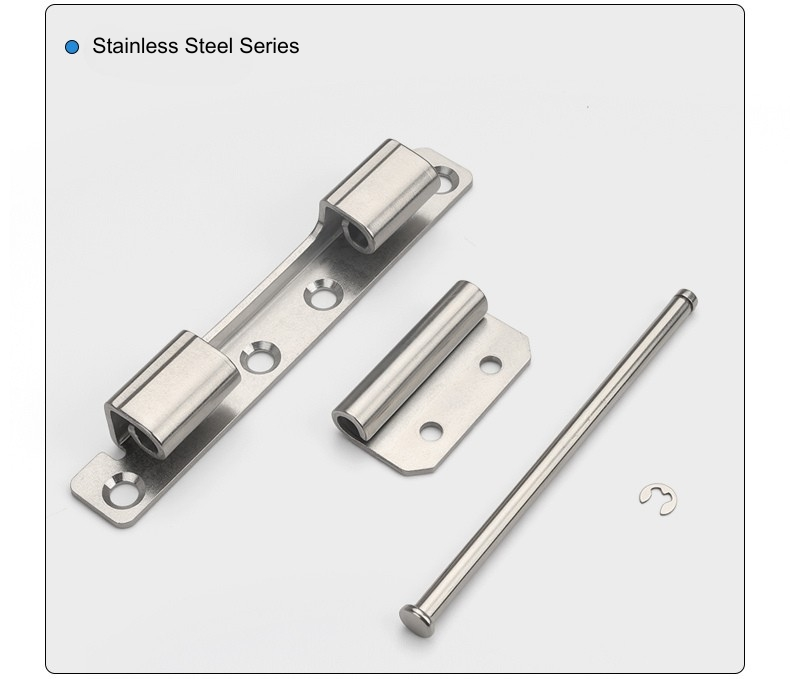

سٹینلیس سٹیل کے دروازے کا قبضہ آؤٹ ڈور سوئچ گیئر، مرطوب یوٹیلیٹی رومز، ساحلی تنصیبات یا کسی بھی ایسی ایپلی کیشن کے لیے صحیح انتخاب ہے جہاں انکلوژر کو اپنی سروس لائف کے دوران نمی کا سامنا کرنا پڑ رہا ہو۔ سٹین لیس اس وقت بھی متعین ہو جاتا ہے جب کیبنٹ فنش اسٹینڈرڈ تمام ہارڈ ویئر میں سطح کی مستقل ظاہری شکل کا مطالبہ کرتا ہے، کیونکہ یہ مشکل حالات میں وقت کے ساتھ جستی سٹیل سے اپنی شکل بہتر رکھتا ہے۔

اکثر پوچھے گئے سوالات

Q1: CL186 کے لیے کون سے مختلف قسمیں دستیاب ہیں؟

CL186 چار قسموں میں آتا ہے: گول ہول کاربن سٹیل، گول ہول سٹینلیس سٹیل، سلاٹڈ ہول کاربن سٹیل، اور سلاٹڈ ہول سٹینلیس سٹیل۔ سبھی ایک جیسے جسمانی طول و عرض اور فریم چینل کی منگنی جیومیٹری کا اشتراک کرتے ہیں۔

Q2: گول ہول اور سلاٹڈ ہول ورژن میں کیا فرق ہے؟

گول ہول ورژن ایک بار نیچے خراب ہونے کے بعد قبضہ کو ایک سیٹ پوزیشن میں ٹھیک کرتا ہے۔ سلاٹڈ ہول ورژن ماؤنٹنگ پوزیشن کو حتمی سخت کرنے سے پہلے ایڈجسٹ کرنے کی اجازت دیتا ہے، جو اس وقت مفید ہے جب انسٹالیشن کے دوران دروازے کی سیدھ کو ٹھیک کرنے کی ضرورت ہو یا جب کیبنٹ یونٹس کے درمیان فریم جیومیٹری میں فرق ہو۔

Q3: CL186 کیسے انسٹال ہے؟

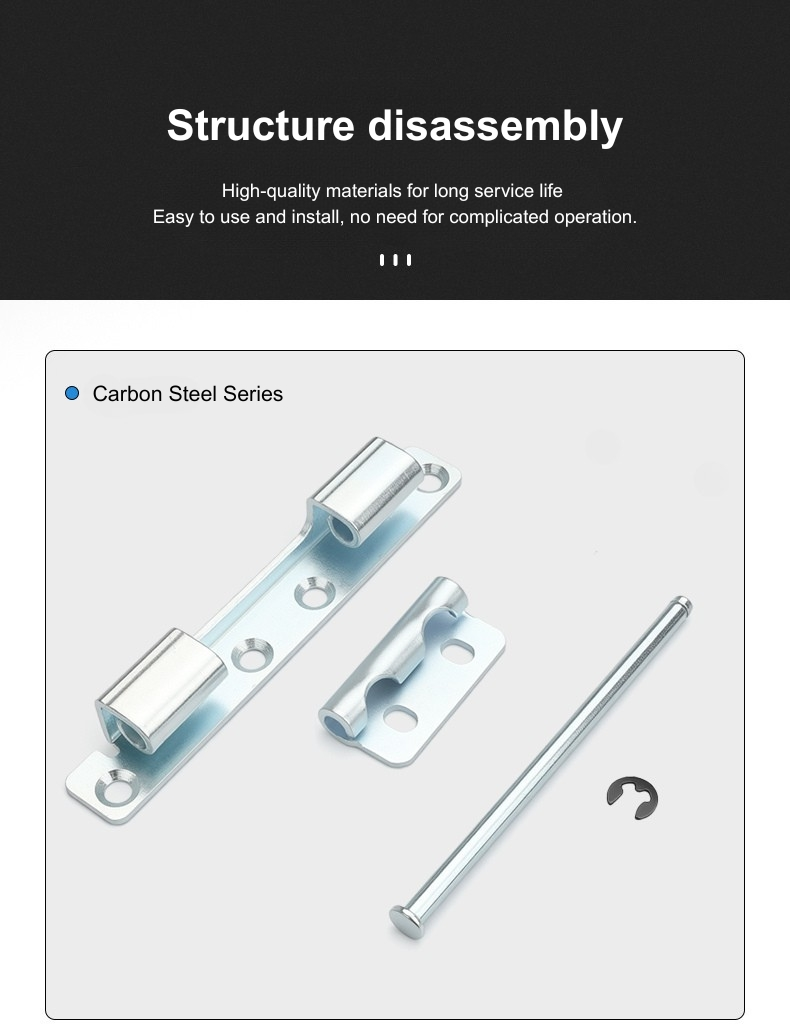

CL186 سکرو ماونٹڈ ہے۔ بڑھتے ہوئے ونگ کو فراہم کردہ سوراخوں کا استعمال کرتے ہوئے دروازے کے پینل پر لگایا جاتا ہے، اور قبضہ کا باڈی کابینہ کے فریم چینل کو منسلک کرتا ہے۔ اس ماڈل کے لیے ویلڈنگ کی ضرورت نہیں ہے۔

Q4: CL186 کی کلیدی جہتیں کیا ہیں؟

CL186 مجموعی اونچائی میں 108 ملی میٹر ہے جس کی جسم کی لمبائی 125 ملی میٹر اور اندرونی اسپین 75 ملی میٹر ہے۔ بیرل Φ6 ملی میٹر ہے۔ ماؤنٹنگ ونگ 20 ملی میٹر بیس کے ساتھ 140 ملی میٹر لمبا ہے۔ فریم چینل کی چوڑائی 20.5 ملی میٹر (+0.4 ملی میٹر) اور گہرائی 15 ملی میٹر (-0.3 ملی میٹر) ہے۔

Q5: مجھے بیرونی دیواروں کے لیے کون سا مواد منتخب کرنا چاہیے؟

سٹینلیس سٹیل کا ورژن بیرونی تنصیبات، مرطوب ماحول یا کہیں بھی سنکنرن مزاحمت کے لیے ایک طویل مدتی ضرورت ہے۔ جستی کاربن اسٹیل ورژن معیاری انڈور کیبنٹ ایپلی کیشنز کے مطابق ہے۔

Q6: کیا CL186 ایک چھپا ہوا قبضہ ہے؟

ہاں — جب دروازہ بند ہوتا ہے تو CL186 سوئچ گیئر ڈور ہینج کیبنٹ فریم چینل کے اندر بیٹھتا ہے، بیرونی دروازے کے چہرے پر کوئی دکھائی دینے والا ہارڈ ویئر نہیں چھوڑتا ہے۔ قبضہ جسم مکمل طور پر فریم پروفائل کے اندر recessed ہے.

Q7: کیا تنصیب کے بعد دروازے کو ہٹایا جا سکتا ہے؟

جی ہاں CL186 ایک علیحدہ ہونے والا قبضہ ہے — جب قبضہ منقطع ہو جاتا ہے تو دروازے کو بغیر کسی اوزار کے فریم چینل سے اٹھایا جا سکتا ہے۔ یہ کابینہ کی اسمبلی لائنوں اور فیلڈ کی دیکھ بھال کے لیے عملی بناتا ہے جہاں وقفے وقفے سے دروازے کو ہٹانے کی ضرورت ہوتی ہے۔

Q8: CL186 کس قسم کی کابینہ کے لیے موزوں ہے؟

CL186 چھپا ہوا قبضہ سوئچ گیئر کیبنٹس، برقی تقسیم خانوں، کنٹرول کیبنٹ کے دروازوں اور صنعتی آلات کے انکلوژرز پر استعمال کیا جاتا ہے — جہاں کہیں بھی ایک صاف بیرونی پروفائل کے ساتھ علیحدہ ہونے والا، چھپا ہوا قبضہ ترجیحی تصریح ہے۔
