صنعتی کابینہ کے لیے ٹرپل بینڈ کا قبضہ

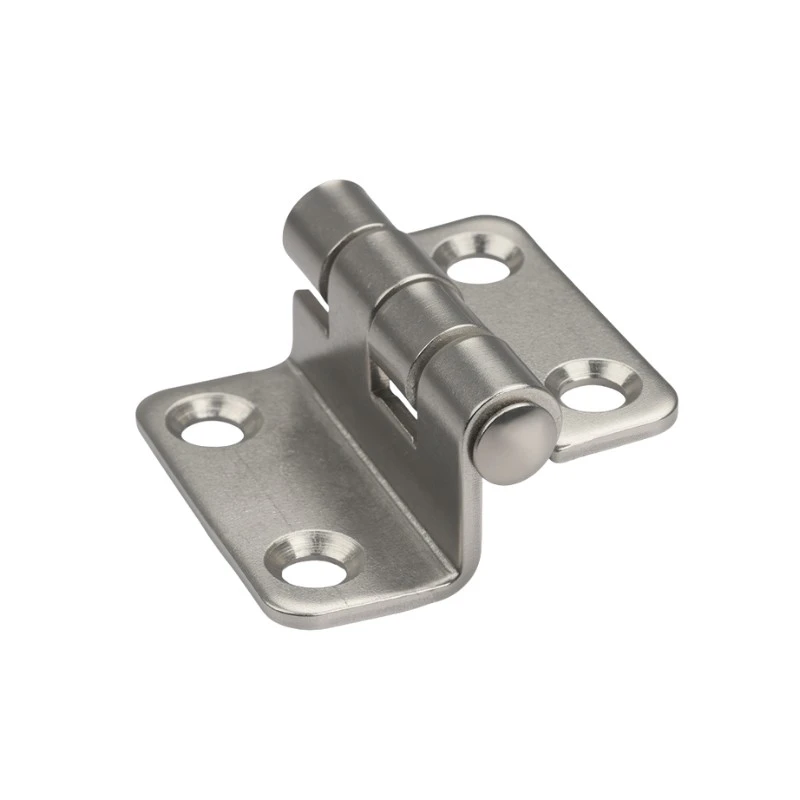

وہ ہول سیل سورسنگ انڈسٹریل کیبنٹ کے قلابے Yitai Lock سے ملیں گے صنعتی کابینہ کے لیے Triple-Bend Hinge CL252 صرف ایک سائز کا ہے، 38 × 37 mm — چھوٹے انکلوژر دروازوں کے لیے کافی کمپیکٹ جہاں ایک پورے سائز کا قبضہ جگہ سے باہر نظر آئے گا۔ ٹرپل بینڈ کی شکل ہر پتے کو ایک سٹیپڈ پروفائل دیتی ہے، یہی وجہ ہے کہ جب دروازہ جھولتا ہے تو قبضے کو دروازے کے کنارے اور فریم کے ہونٹ کو بغیر باندھے صاف کرنے دیتا ہے۔ Φ5 ملی میٹر بیرل تینوں نوکلز سے گزرتا ہے اور ریگولر ڈور سائیکلنگ کے تحت محور کو مستحکم رکھتا ہے۔

ساخت اور طول و عرض

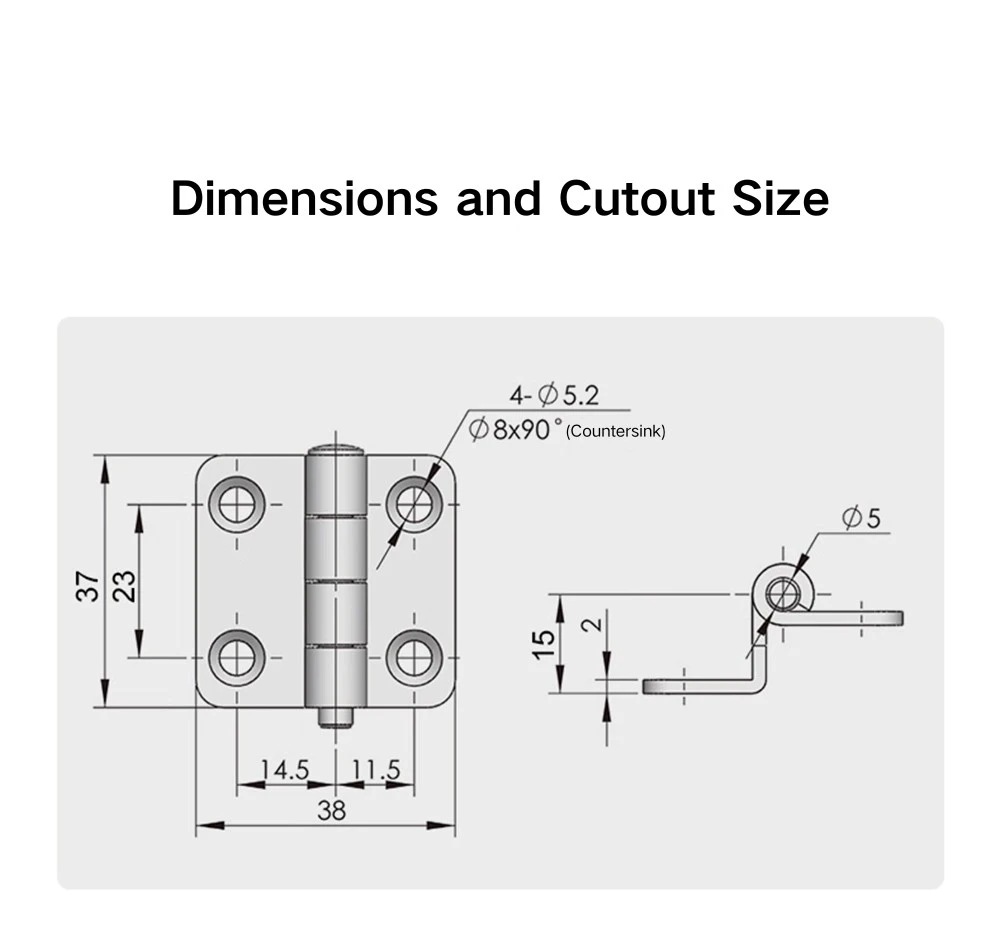

صنعتی کیبینٹ کے لیے ٹرپل بینڈ کا قبضہ 38 ملی میٹر چوڑا اور 37 ملی میٹر لمبا ہے، جس کا مرکز میں 23 ملی میٹر کا نوکل اسپین ہے۔ دونوں پتے غیر متناسب ہیں — چوڑا پتی 14.5 ملی میٹر اور تنگ پتی 11.5 ملی میٹر ہے — جس کا مطلب ہے کہ قلابہ دروازے اور فریم کے درمیان سائیڈوں کو تبدیل کیے بغیر تبدیل نہیں ہوتا ہے۔ بیرل کا قطر Φ5 ملی میٹر ہے، اور سائیڈ پروفائل موڑ پر 2 ملی میٹر قدم کے ساتھ 15 ملی میٹر کل اونچائی دکھاتا ہے، جس سے پتے کو اس کی آفسیٹ شکل ملتی ہے۔

صنعتی کیبینٹ کے لیے ٹرپل بینڈ ہینج کے ہر پتے میں دو بڑھتے ہوئے سوراخ ہیں: Φ5.2 ملی میٹر قطر Φ8×90° کاؤنٹر سنک کے ساتھ، مجموعی طور پر چار فکسنگ پوائنٹس کے لیے۔ کاؤنٹر سنک پروفائل فلیٹ ہیڈ اسکرو کو پتے کی سطح کے ساتھ فلش بیٹھنے دیتا ہے، لہذا انسٹالیشن کے بعد کوئی ہارڈ ویئر نہیں ہے جو قبضے کے چہرے پر فخر کرتا ہو۔ بڑھتے ہوئے مقام پر دروازے کے پینل اور فریم کی موٹائی کی بنیاد پر سکرو کی لمبائی کا انتخاب کیا جانا چاہیے۔

سطح کا علاج اور مواد

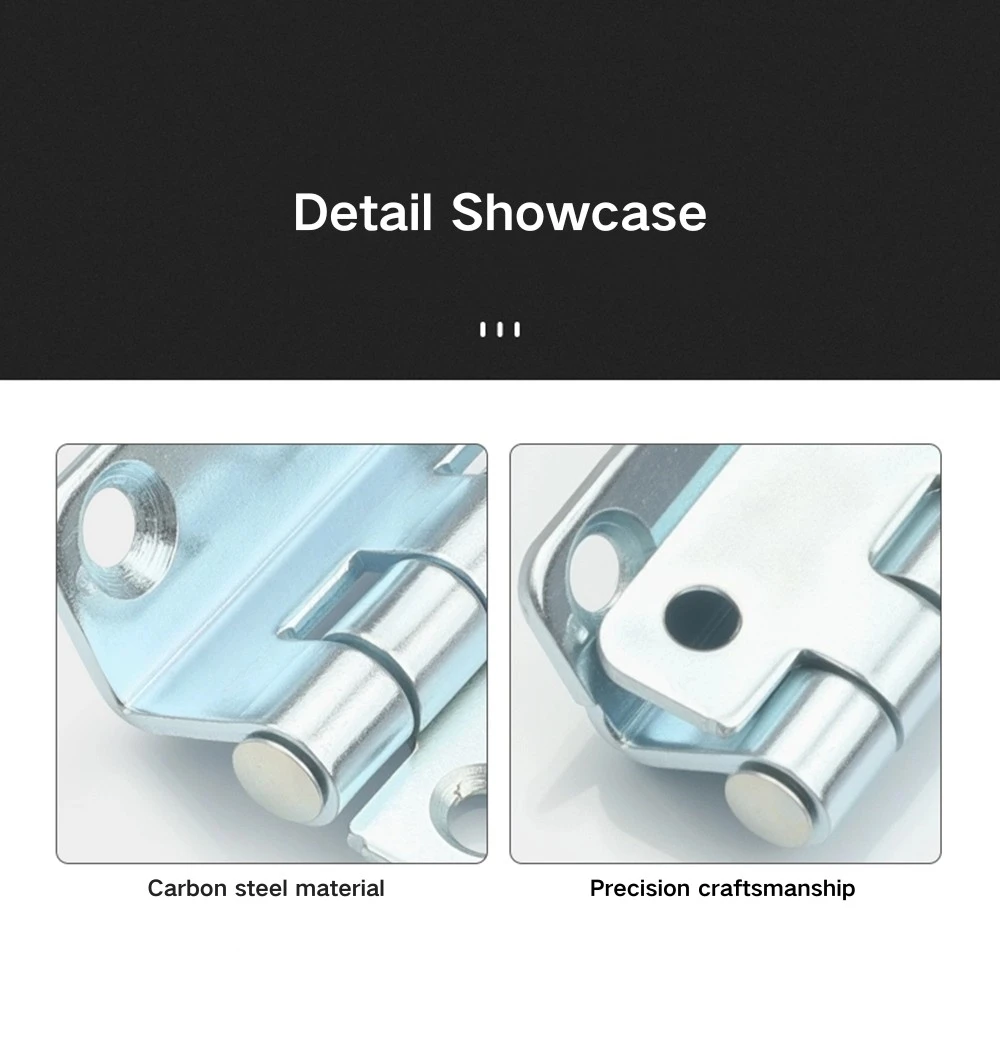

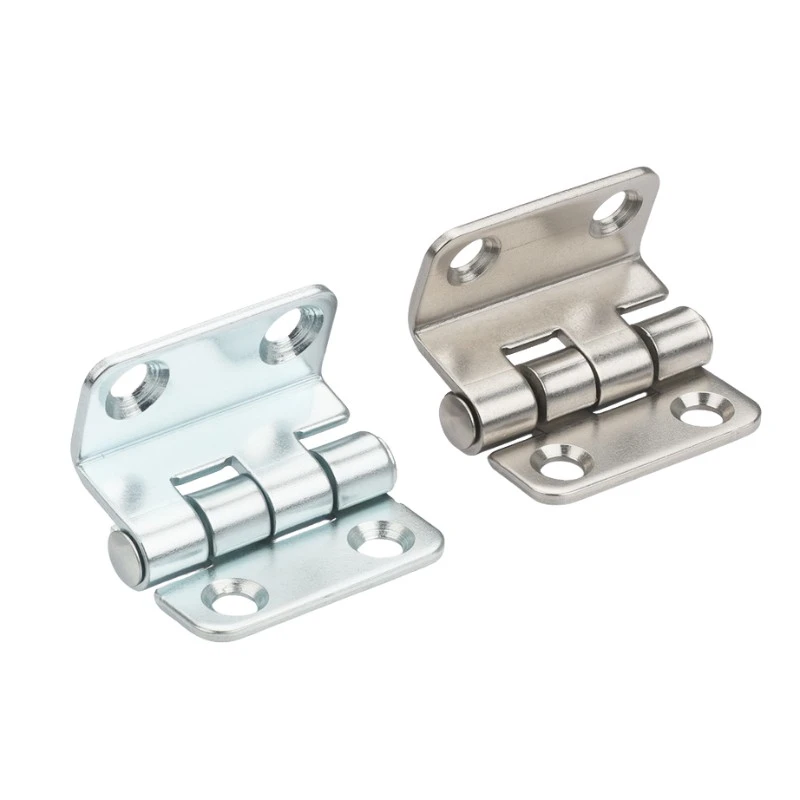

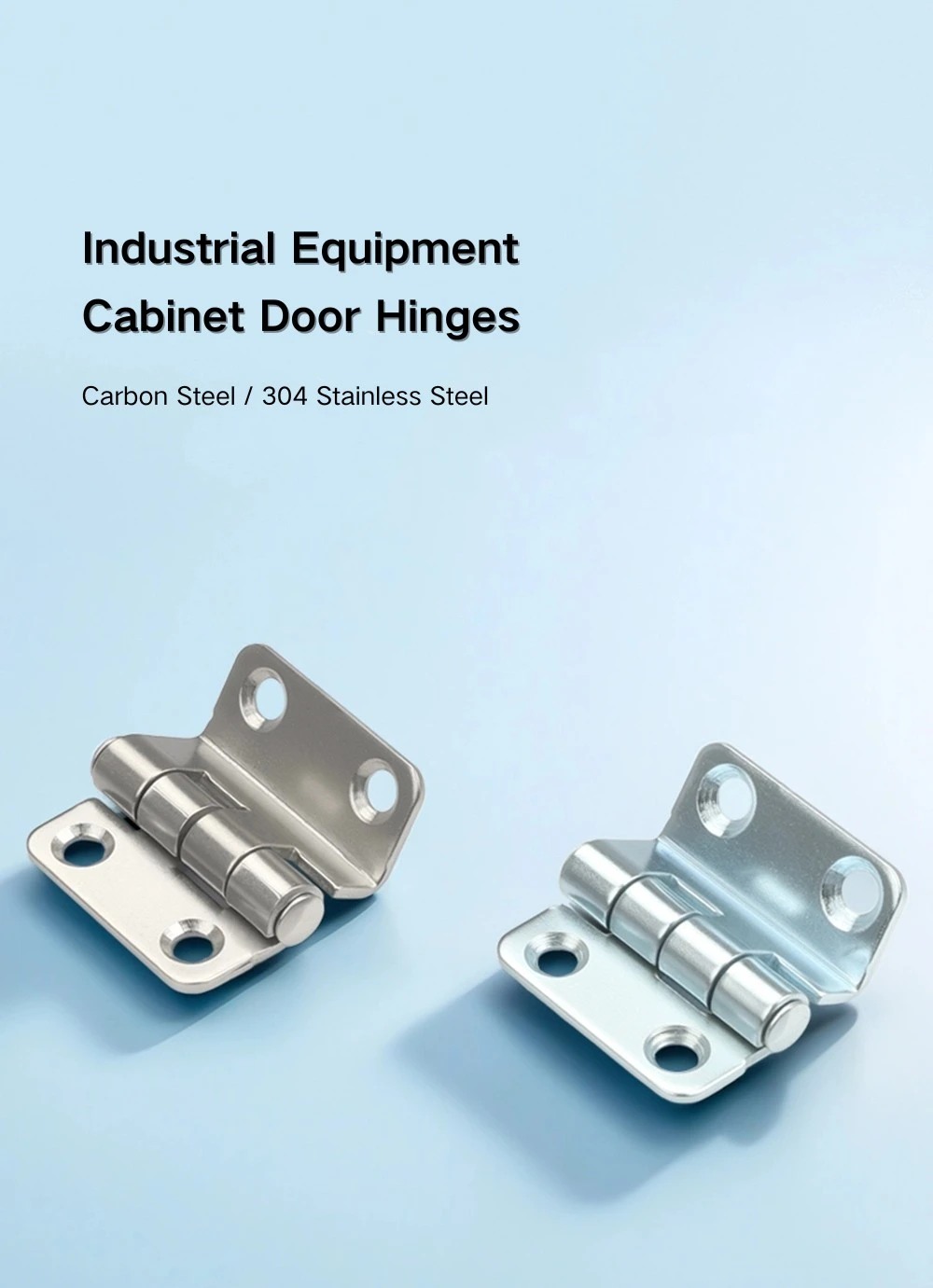

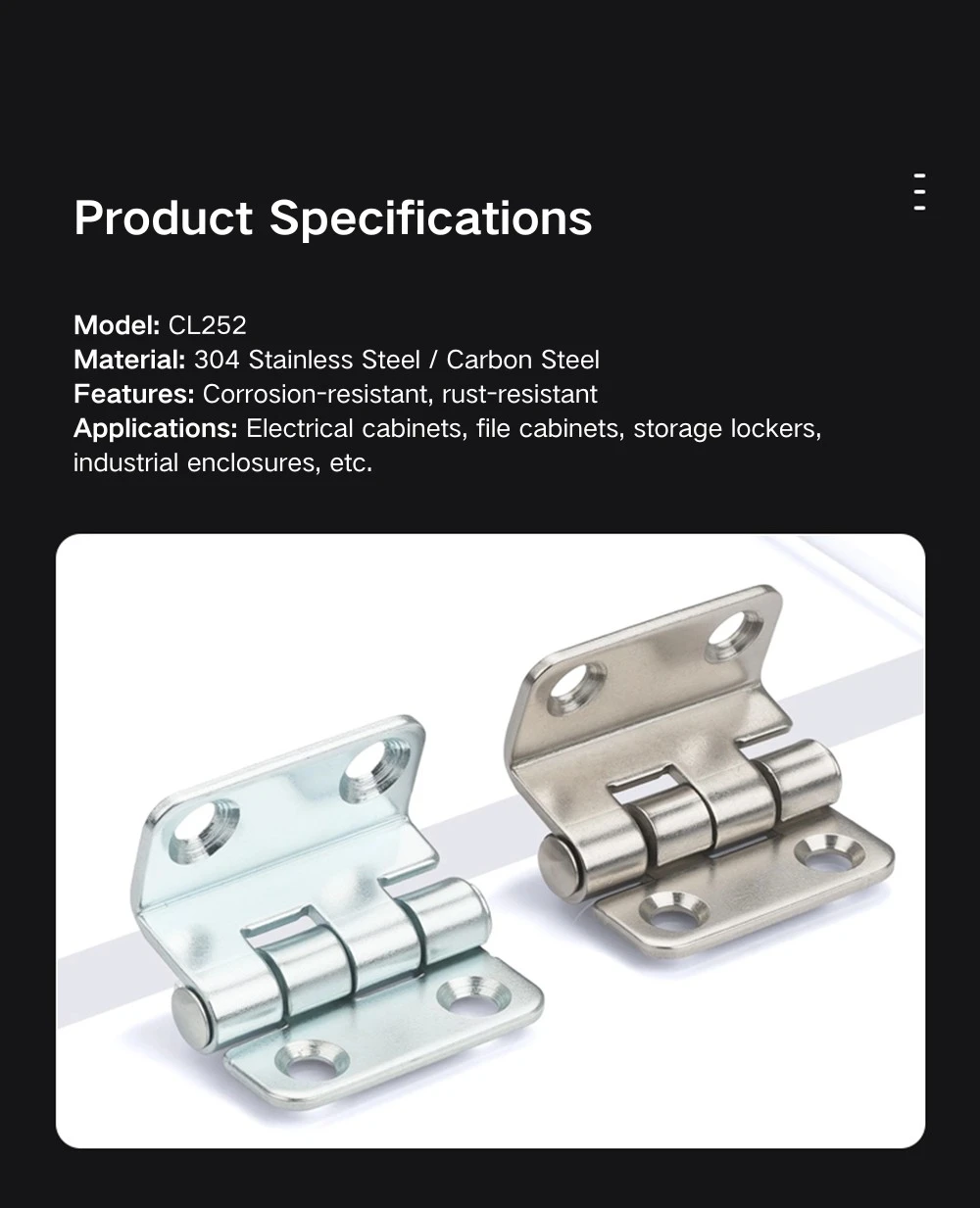

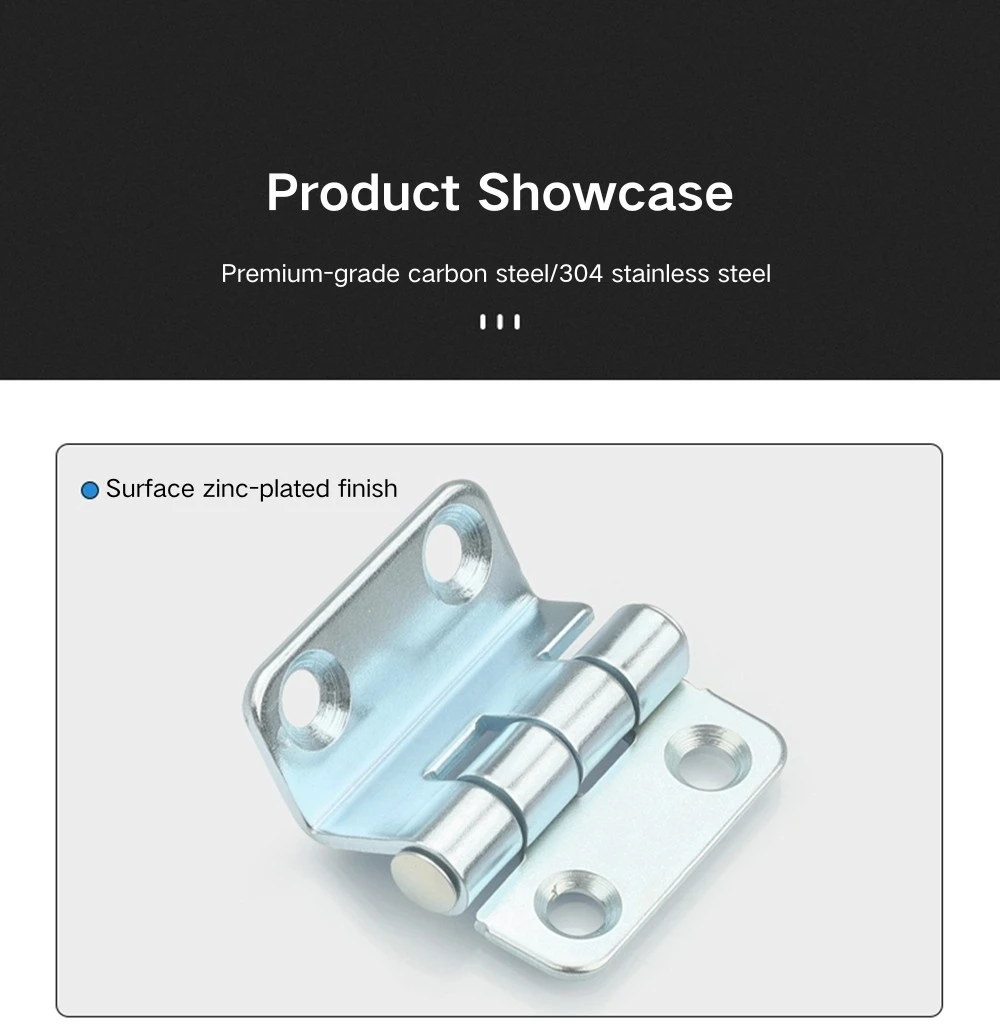

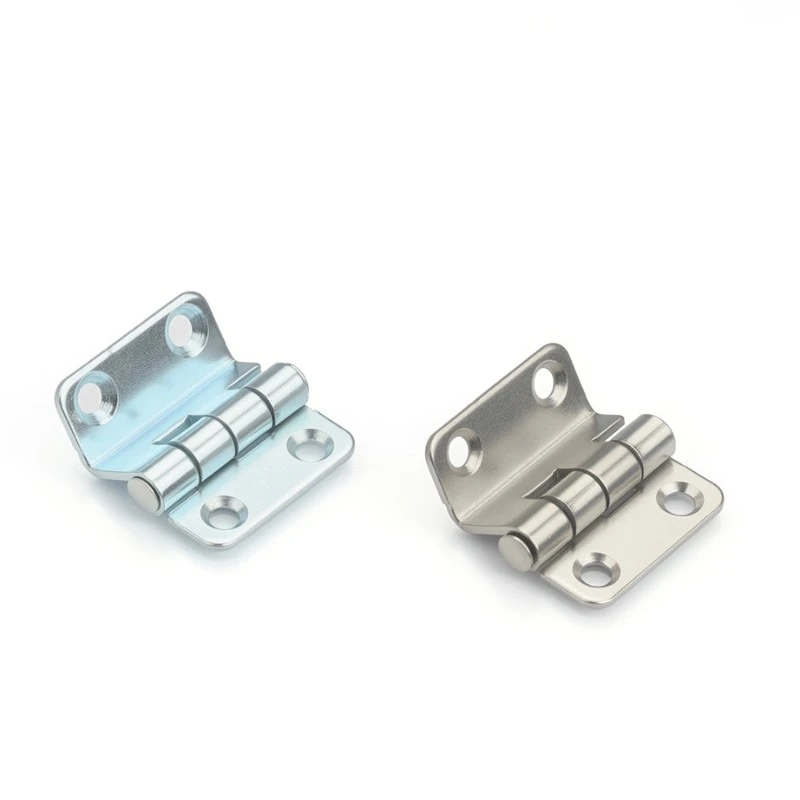

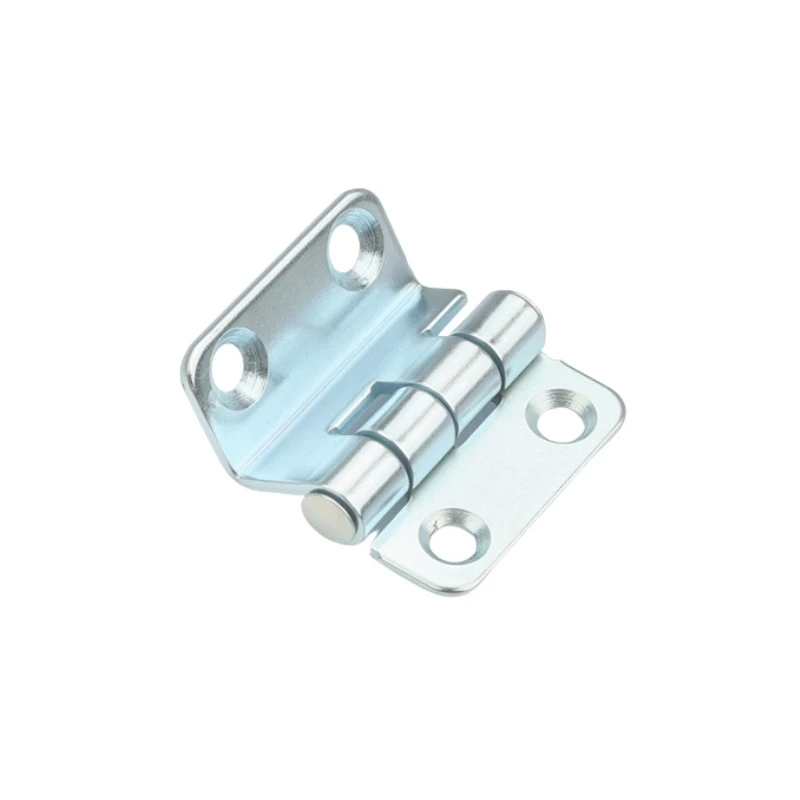

صنعتی کابینہ کے لیے ٹرپل بینڈ کا قبضہ دو مادی اختیارات میں دستیاب ہے۔ کاربن اسٹیل ورژن میں جستی فنش ہے جو معیاری اندرونی دیوار کے ماحول کے لیے سنکنرن تحفظ فراہم کرتا ہے — ڈسٹری بیوشن بورڈز، کنٹرول پینلز، اور آلات کی الماریاں خشک یا آب و ہوا کے کنٹرول والی جگہوں پر۔ یہ عام صنعتی کیبنٹ ایپلی کیشنز کے لیے زیادہ عام انتخاب ہے جہاں لاگت اور سنکنرن کی ضروریات دونوں معتدل ہیں۔

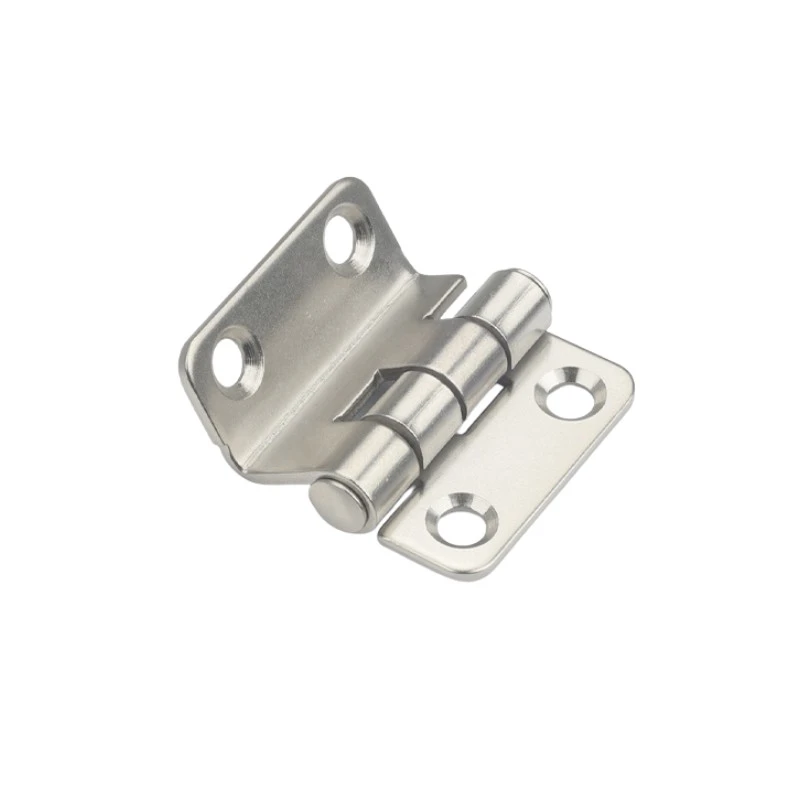

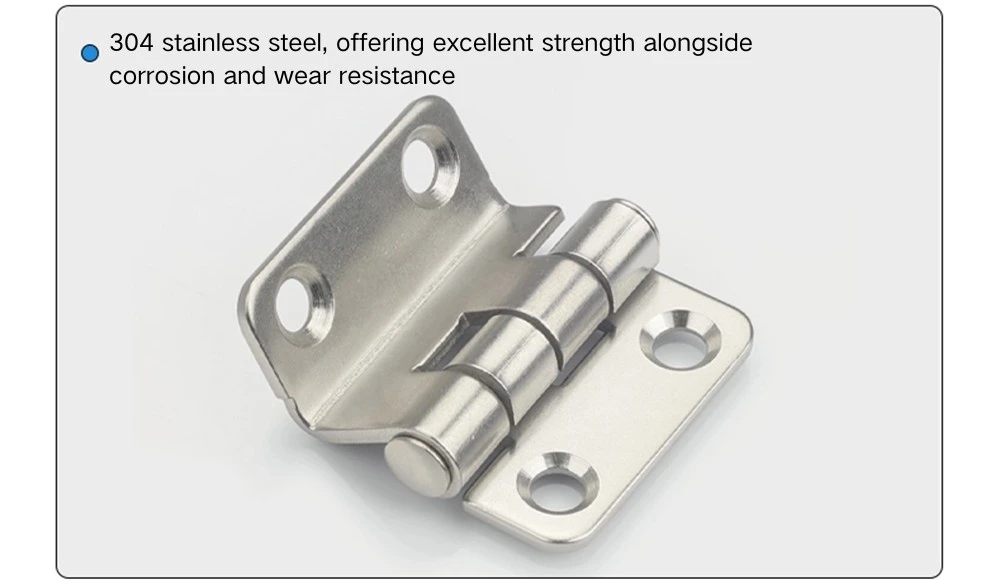

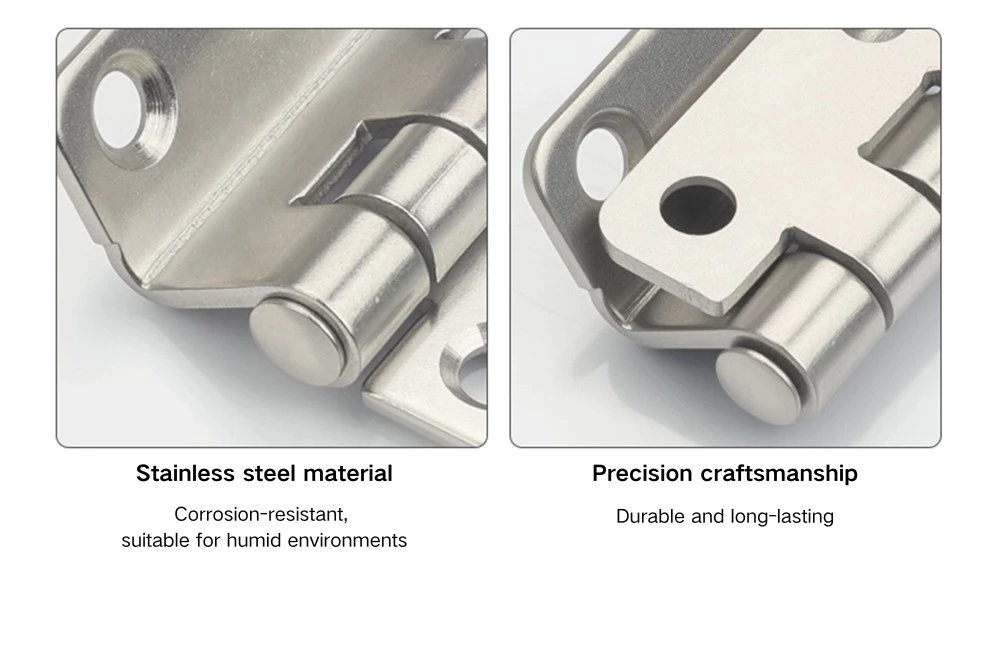

صنعتی الماریوں کے لیے 304 سٹینلیس سٹیل ٹرپل بینڈ ہینج وائبریٹری پالشنگ سے گزرتا ہے، جو گڑھوں اور تیز کناروں کو ہٹانے کے لیے پرزوں کو گرا کر ایک مستقل دھندلا سطح فراہم کرتا ہے۔ یہ برش یا آئینے کی تکمیل نہیں ہے - نتیجہ صنعتی استعمال کے لیے ایک کم شین، یکساں ظاہری شکل ہے۔ مرطوب ماحول، بیرونی تنصیبات، یا کسی بھی جگہ جستی کاربن سٹیل کی تکمیل وقت کے ساتھ ساتھ نہیں رکے گی، اسٹین لیس ورژن انکلوژرز کے لیے صحیح انتخاب ہے۔

درخواست کے منظرنامے۔

صنعتی الماریوں کے لیے ٹرپل بینڈ قبضہ بجلی کی تقسیم کے پینل کے دروازوں، سوئچ گیئر کے انکلوژرز، اور صنعتی آلات کی کابینہ کے دروازوں کے لیے ایک عملی فٹ ہے جہاں 90° کھلنے والے زاویے کے ساتھ ایک کمپیکٹ، سکرو ماونٹڈ قبضہ کی ضرورت ہے۔ چھوٹے پاؤں کا نشان ہلکے کابینہ کے دروازوں اور انکلوژرز پر اچھی طرح کام کرتا ہے جہاں ایک بڑا قبضہ دروازے کے سائز کے تناسب سے باہر ہوگا۔

صنعتی کیبنٹ کے لیے ٹرپل بینڈ ہینج پر صرف سکرو کی تنصیب بھی اسے کابینہ کے مینوفیکچررز کے لیے موزوں بناتی ہے جو کہ فیبریکیشن کے دوران قلابے کو ویلڈ نہیں کرتے ہیں — چار کاؤنٹر سنک فکسنگ پوائنٹس بغیر کسی اضافی تیاری کے براہ راست دروازے کے پینل اور فریم میں جاتے ہیں۔ 90° کھلنے کا زاویہ زیادہ تر پینل تک رسائی کے تقاضوں کے لیے کافی ہے، اور فلش اسکرو بیٹھنے سے دروازے کے چہرے کو ایک بار صاف رکھا جاتا ہے جب قبضہ لگ جاتا ہے۔

اکثر پوچھے گئے سوالات

Q1: CL252 قبضہ کے طول و عرض کیا ہیں؟

CL252 مجموعی طور پر 38 ملی میٹر چوڑا اور 37 ملی میٹر لمبا ہے، جس کا نوکل اسپین 23 ملی میٹر ہے۔ دونوں پتے غیر متناسب ہیں — ایک طرف 14.5 ملی میٹر اور دوسری طرف 11.5 ملی میٹر۔ بیرل کا قطر Φ5 ملی میٹر ہے۔

Q2: CL252 کیسے انسٹال ہے؟

تنصیب صرف سکرو ماؤنٹنگ کے ذریعے ہوتی ہے — کوئی ویلڈنگ نہیں۔ ہر پتے میں دو Φ5.2 ملی میٹر کاؤنٹر سنک ہولز (Φ8×90°) ہوتے ہیں، جو مجموعی طور پر چار فکسنگ پوائنٹس دیتے ہیں۔ فلیٹ ہیڈ سکرو تنصیب کے بعد پتے کی سطح کے ساتھ فلش ہو کر بیٹھ جاتے ہیں۔

Q3: کیا مواد دستیاب ہیں؟

CL252 جستی کاربن سٹیل اور 304 سٹین لیس سٹیل میں وائبریٹری پولش فنش کے ساتھ آتا ہے۔ کاربن اسٹیل سوٹ انڈور، خشک ماحول؛ سٹینلیس سٹیل مرطوب یا آؤٹ ڈور انکلوژر ایپلی کیشنز کے لیے بہتر انتخاب ہے۔

Q4: کمپن پالش کیا ہے؟

وائبریٹری پالش ایک گڑبڑ کرنے والا عمل ہے جو حصے کی سطح سے گڑھے اور تیز کناروں کو ہٹاتا ہے، جس سے ایک مستقل کم شین میٹ فنش ہوتا ہے۔ یہ برش یا آئینہ ختم نہیں ہے۔ CL252 سٹینلیس سٹیل ورژن پر، یہ عکاسی یا دشاتمک سطح کے نشانات کے بغیر یکساں صنعتی شکل دیتا ہے۔

Q5: کیا دروازے اور فریم کے درمیان دو پتے بدل سکتے ہیں؟

نہیں۔ ڈرلنگ یا ٹھیک کرنے سے پہلے دروازے کے پینل اور فریم کے خلاف قبضے کو درست پتی سے اورینٹ کرنا یقینی بنائیں۔

Q6: CL252 کس قسم کی کابینہ کے لیے موزوں ہے؟

CL252 انڈسٹریل کیبنٹ کا قبضہ بجلی کی تقسیم کے پینل کے دروازوں، سوئچ گیئر انکلوژرز، کنٹرول کابینہ کے دروازوں، اور عام صنعتی آلات کی الماریاں پر استعمال کیا جاتا ہے - خاص طور پر جہاں ایک کمپیکٹ، سکرو ماونٹڈ قبضہ کو ترجیح دی جاتی ہے اور 90° کھلنے کا زاویہ کافی ہے۔
