ویلڈ آن پارلیمنٹ پیوٹ قبضہ

Yitai لاک سے ان ہول سیل سورسنگ پینل کے دروازے کے قلابے کے لیے، Weld-On Parliament Pivot Hinge گیارہ مختلف قسموں میں آتا ہے جس میں اندرونی اور بیرونی دھاگوں کی اقسام، M6 اور M8 سائز، مربوط اور ڈیٹیچ ایبل پن کنفیگریشنز، اور 201 اور 304 سٹینلیس سٹیل دونوں شامل ہیں۔ مربوط قسم میں مستقل تنصیبات کے لیے موزوں ایک مقررہ پن ہوتا ہے۔ ڈیٹیچ ایبل ٹائپ میں ایک سائیڈ ایگزٹ پن ہوتا ہے جسے بغیر ٹولز کے دروازے کو ہٹانے کے لیے نکالا جا سکتا ہے، جو ان انکلوژرز کے لیے زیادہ عام انتخاب ہے جنہیں دیکھ بھال یا انسٹالیشن کے دوران وقتاً فوقتاً دروازے کو ہٹانے کی ضرورت ہوتی ہے۔

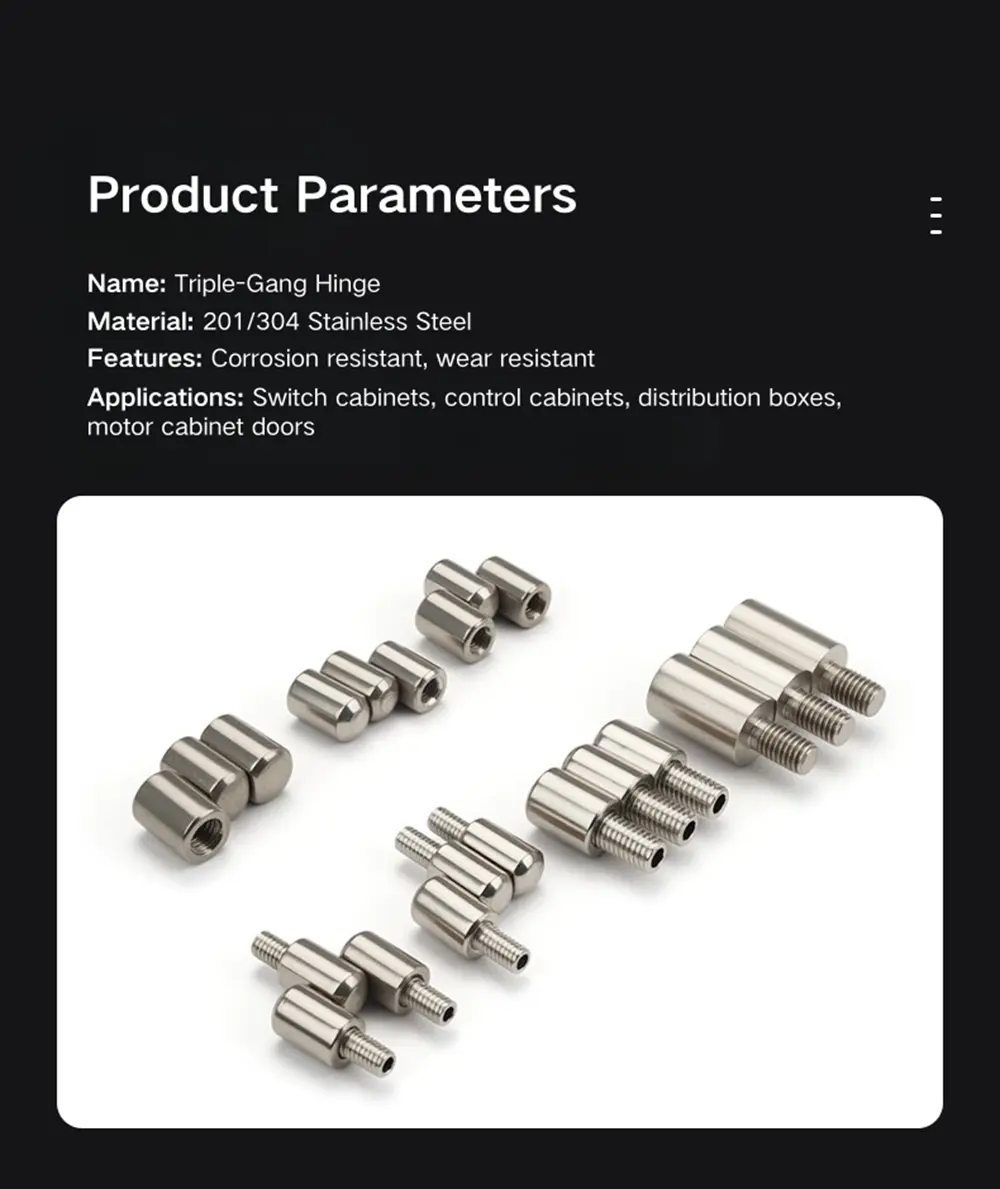

پروڈکٹ ماڈل	M8/10/12/14/16 سطح کا قبضہ
مواد	آئرن/201 سٹینلیس سٹیل/304 سٹینلیس سٹیل
رنگ کا انتخاب کر سکتے ہیں۔	سٹینلیس سٹیل/سیاہ
استعمال	مختلف قسم کے سوئچ کیبنٹ، کنٹرول بکس وغیرہ کے لیے موزوں ہے۔

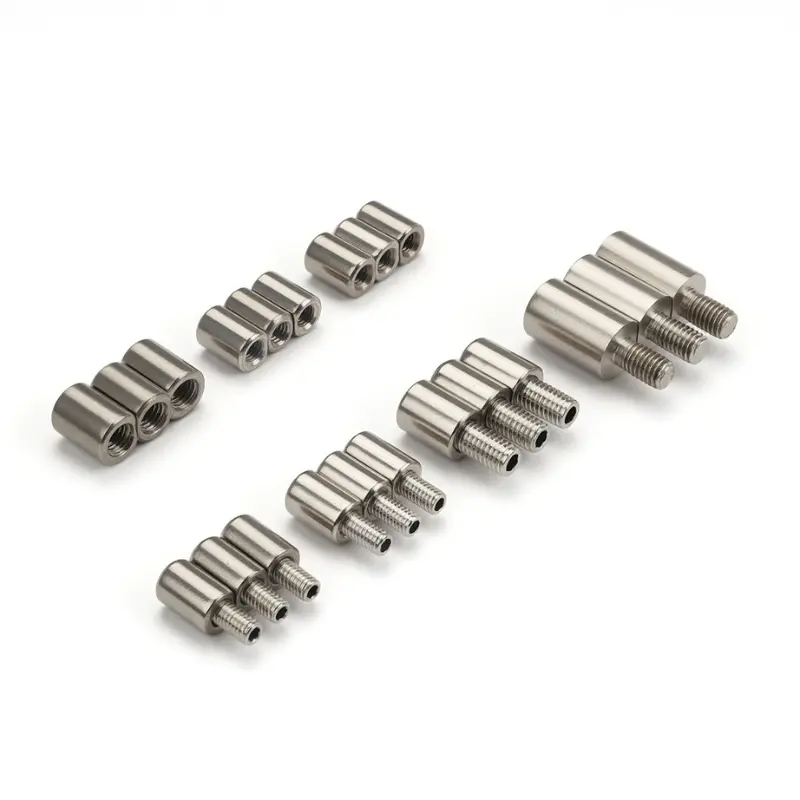

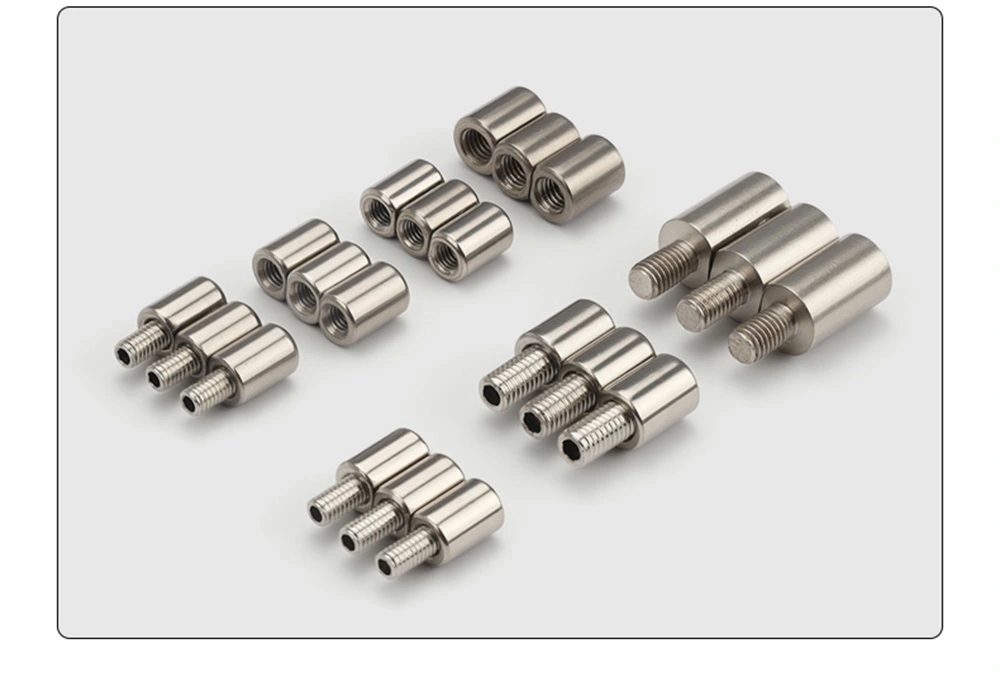

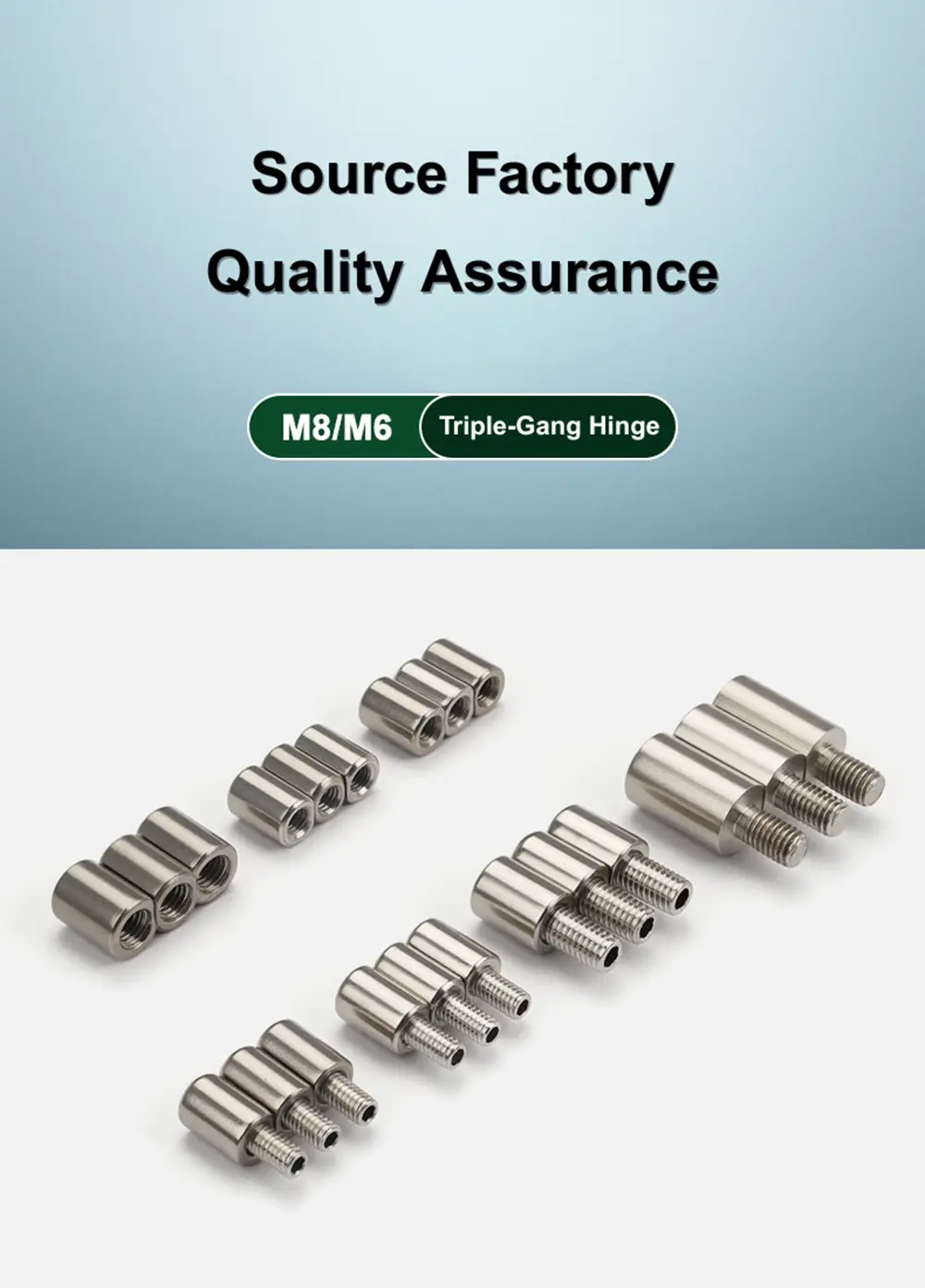

ماڈل کے اختیارات اور تھریڈ کی اقسام

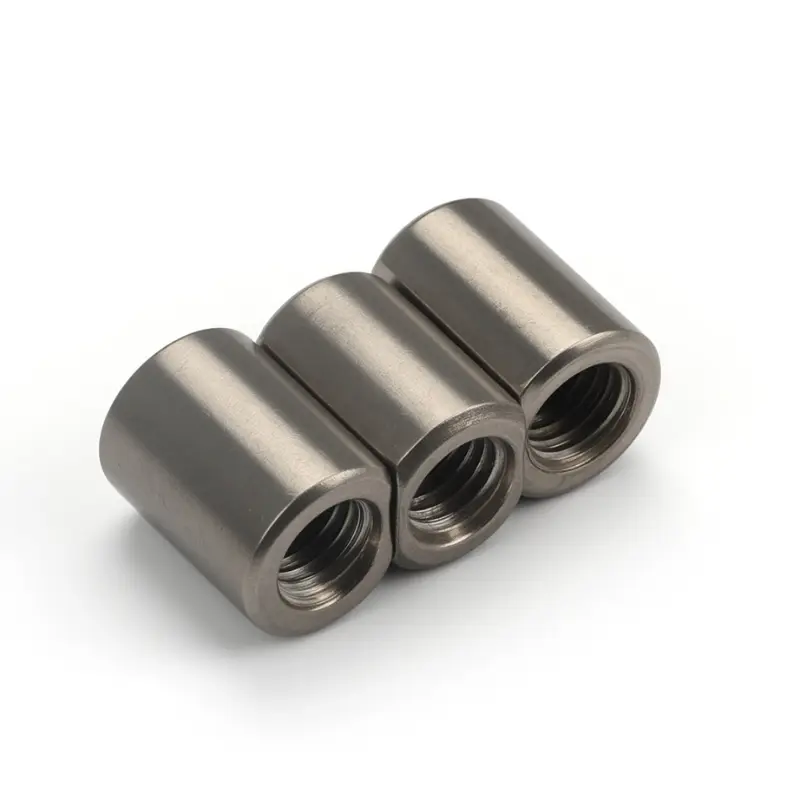

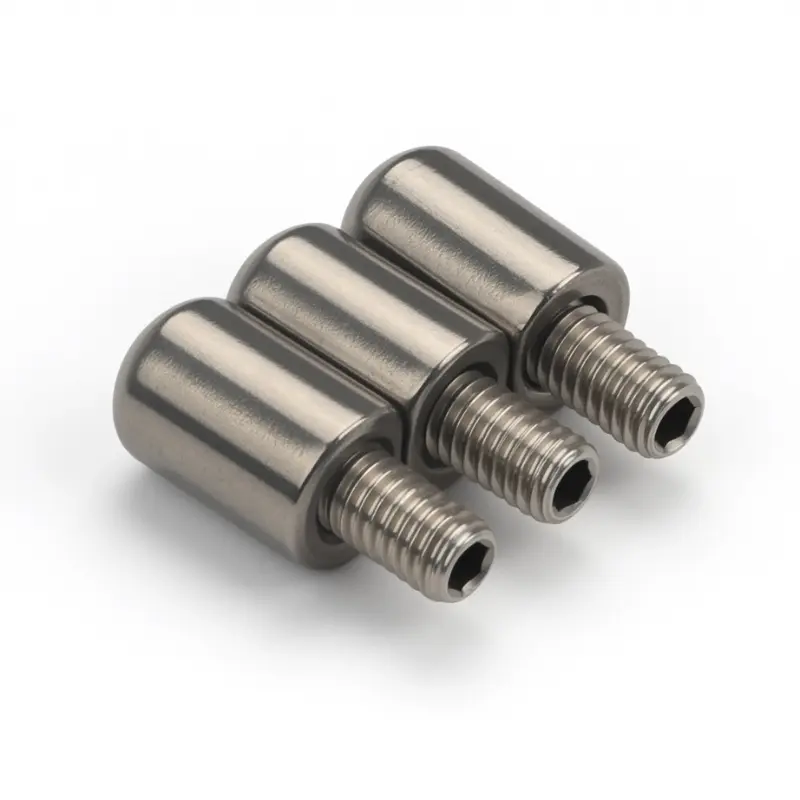

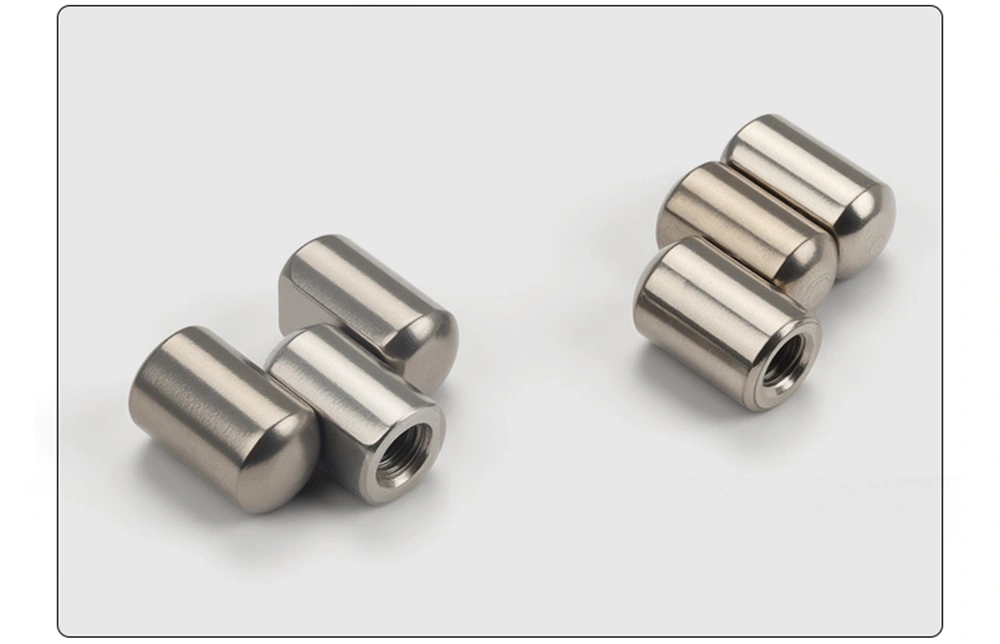

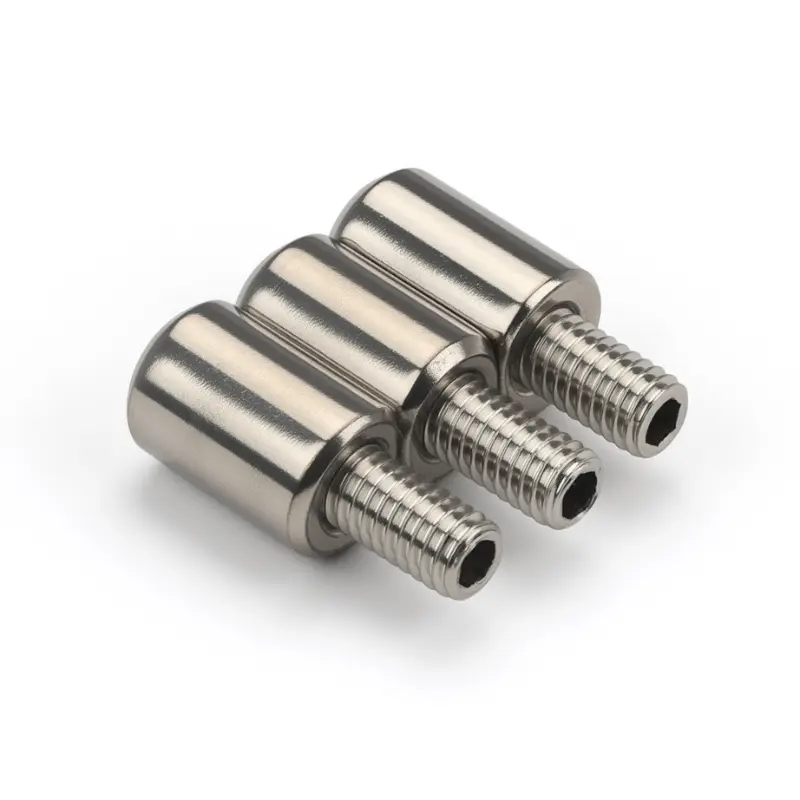

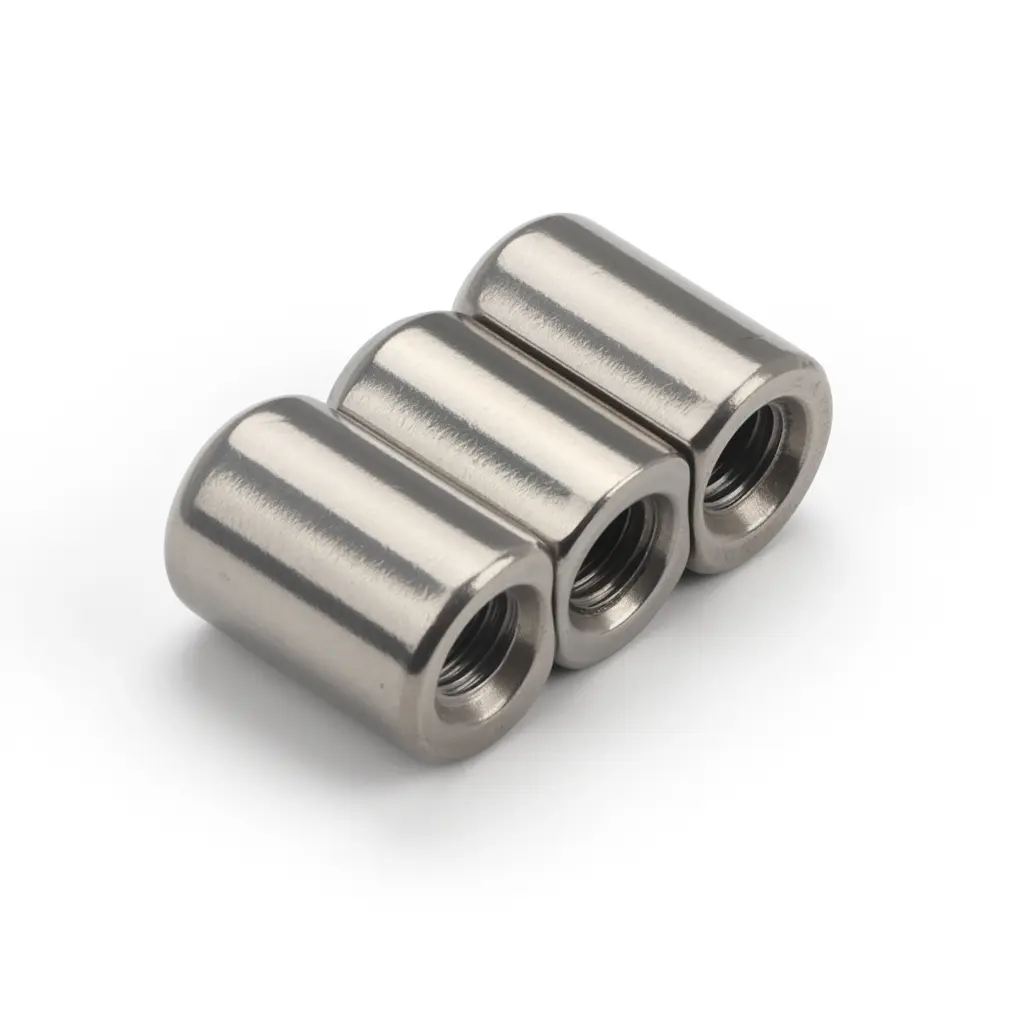

ویلڈ آن پارلیمنٹ پیوٹ ہینج کو M6 اور M8 دونوں سائز کے اندرونی اور بیرونی تھریڈ ورژن میں پیش کیا جاتا ہے۔ بیرونی دھاگے کی قسم میں بڑھتے ہوئے سرے پر ایک پھیلا ہوا تھریڈڈ سٹڈ ہوتا ہے جو براہ راست دروازے کے پینل یا فریم میں ٹیپ شدہ سوراخ میں ڈالتا ہے۔ اندرونی دھاگے کی قسم میں بڑھتے ہوئے سرے پر تھریڈڈ ساکٹ ہوتا ہے جو پینل کی طرف سے بولٹ قبول کرتا ہے۔ دونوں بڑھتے ہوئے سطح کو تھریڈنگ کے ذریعے منسلک کرتے ہیں اور پھر مستقل، مستحکم تنصیب کے لیے ویلڈنگ کے ذریعے محفوظ کیے جاتے ہیں۔

قبضہ کی رینج کے اندر، M6 بیرونی تھریڈ انٹیگریٹڈ ٹائپ اور M6 اندرونی تھریڈ انٹیگریٹڈ ٹائپ فکسڈ پن کی مختلف قسمیں ہیں — پن قبضہ باڈی کا حصہ ہے اور اسے ہٹایا نہیں جا سکتا۔ دیگر تمام قسمیں الگ کرنے کے قابل ہیں، بیرل کے ذریعے ایک سائیڈ سوراخ کے ساتھ جو دروازہ بند ہونے پر پن کو باہر پھسلنے کی اجازت دیتا ہے۔ M8×16 بیرونی تھریڈ ویرینٹ رینج کا سب سے طویل اسٹڈ آپشن ہے، جو زیادہ بڑھتے ہوئے گہرائی والے پینلز کے لیے موزوں ہے۔

ساخت اور طول و عرض

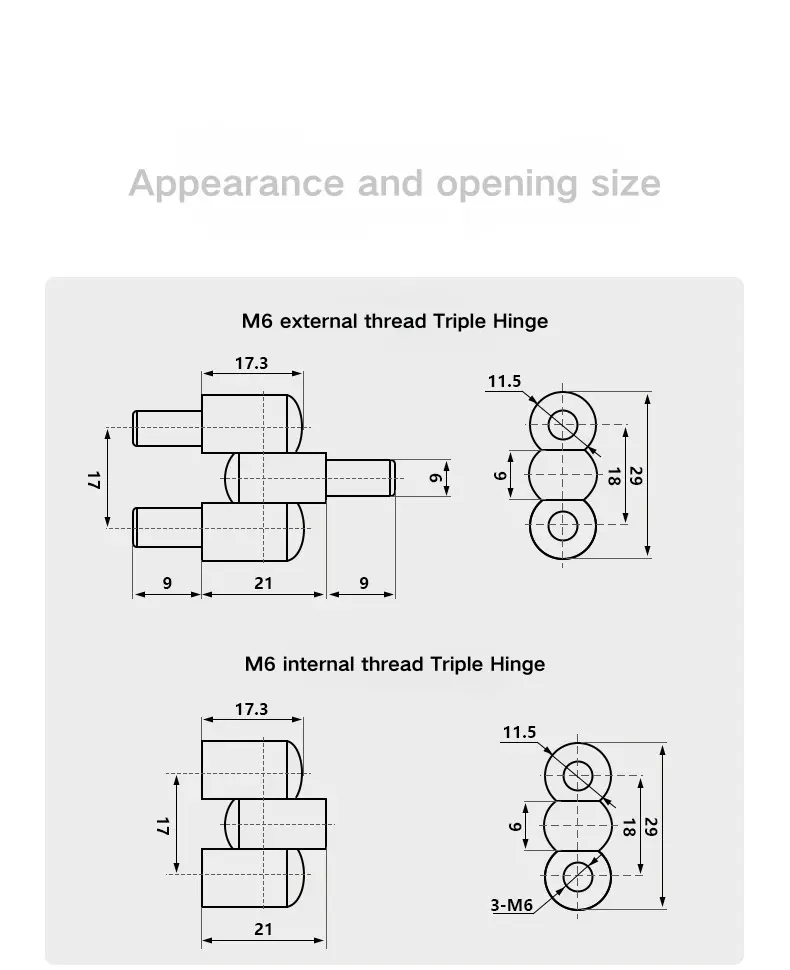

M6 ویلڈ آن پارلیمنٹ پیوٹ ہینج کی مجموعی لمبائی 17.3 ملی میٹر ہے جس میں 21 ملی میٹر سینٹر بیرل اسپین ہے۔ بیرونی تھریڈ ورژن ہر سرے پر 9 ملی میٹر سٹڈ ایکسٹینشنز کا اضافہ کرتا ہے، جس سے کل پھیلاؤ 39 ملی میٹر ہوتا ہے۔ ٹرپل بیرل اسٹیک 11.5 ملی میٹر بیرل چوڑائی اور 6 ملی میٹر پن قطر کے ساتھ 9 ملی میٹر، 18 ملی میٹر، اور سب سے اوپر ناک کے تین حصوں میں کل اونچائی میں 29 ملی میٹر کی پیمائش کرتا ہے۔

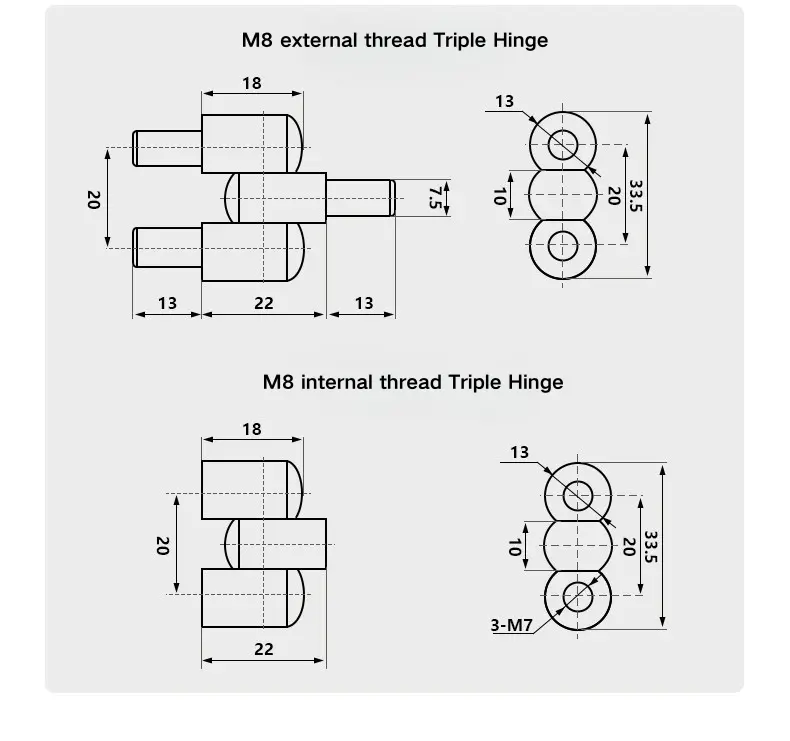

M8 پیوٹ کا قبضہ متناسب طور پر بڑا ہے، جس کی باڈی کی لمبائی 18 ملی میٹر اور مرکز کا دورانیہ 22 ملی میٹر ہے۔ بیرونی تھریڈ ورژن 48 ملی میٹر کے کل پھیلاؤ کے لیے ہر طرف 13 ملی میٹر سٹڈ ایکسٹینشن کا اضافہ کرتا ہے۔ ٹرپل بیرل اسٹیک 13 ملی میٹر بیرل چوڑائی اور 7.5 ملی میٹر پن قطر کے ساتھ تین حصوں — 10 ملی میٹر، 20 ملی میٹر، اور سب سے اوپر کی ناک کی کل اونچائی میں 33.5 ملی میٹر چلتا ہے۔ اندرونی تھریڈ M8 ویرینٹ 3×M7 تھریڈڈ ساکٹ استعمال کرتا ہے۔

انسٹالیشن اور پن کنفیگریشن

ویلڈ آن پارلیمنٹ پیوٹ ہینج کو سٹڈ یا ساکٹ اینڈ کو ڈور پینل یا فریم ماؤنٹنگ پوائنٹ میں تھریڈ کر کے انسٹال کیا جاتا ہے، پھر پوزیشن کو مستقل طور پر ٹھیک کرنے کے لیے ویلڈنگ کی جاتی ہے۔ دھاگے کی مشغولیت اور ویلڈنگ کا یہ امتزاج ایک محفوظ ماؤنٹ فراہم کرتا ہے جو استعمال کے دوران دروازے کی سائیکلنگ کے گردشی بوجھ اور قبضے پر موجود کسی بھی پس منظر کی قوتوں کو سنبھالتا ہے۔

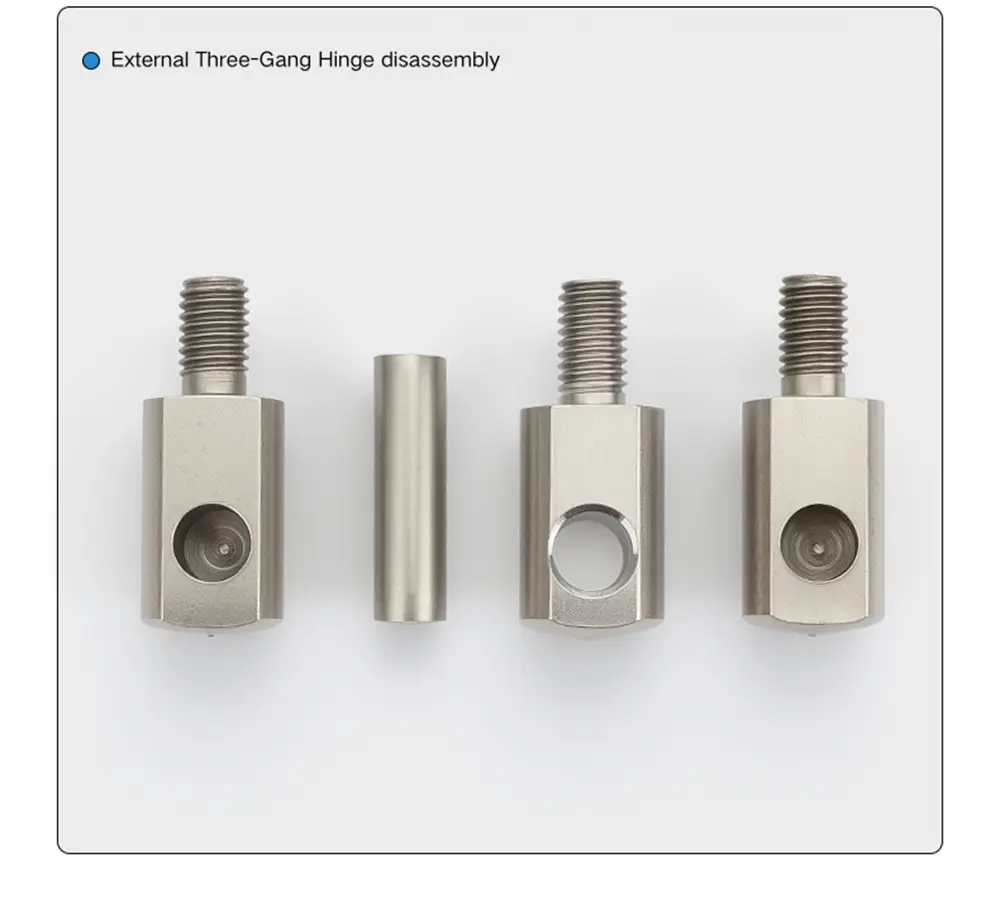

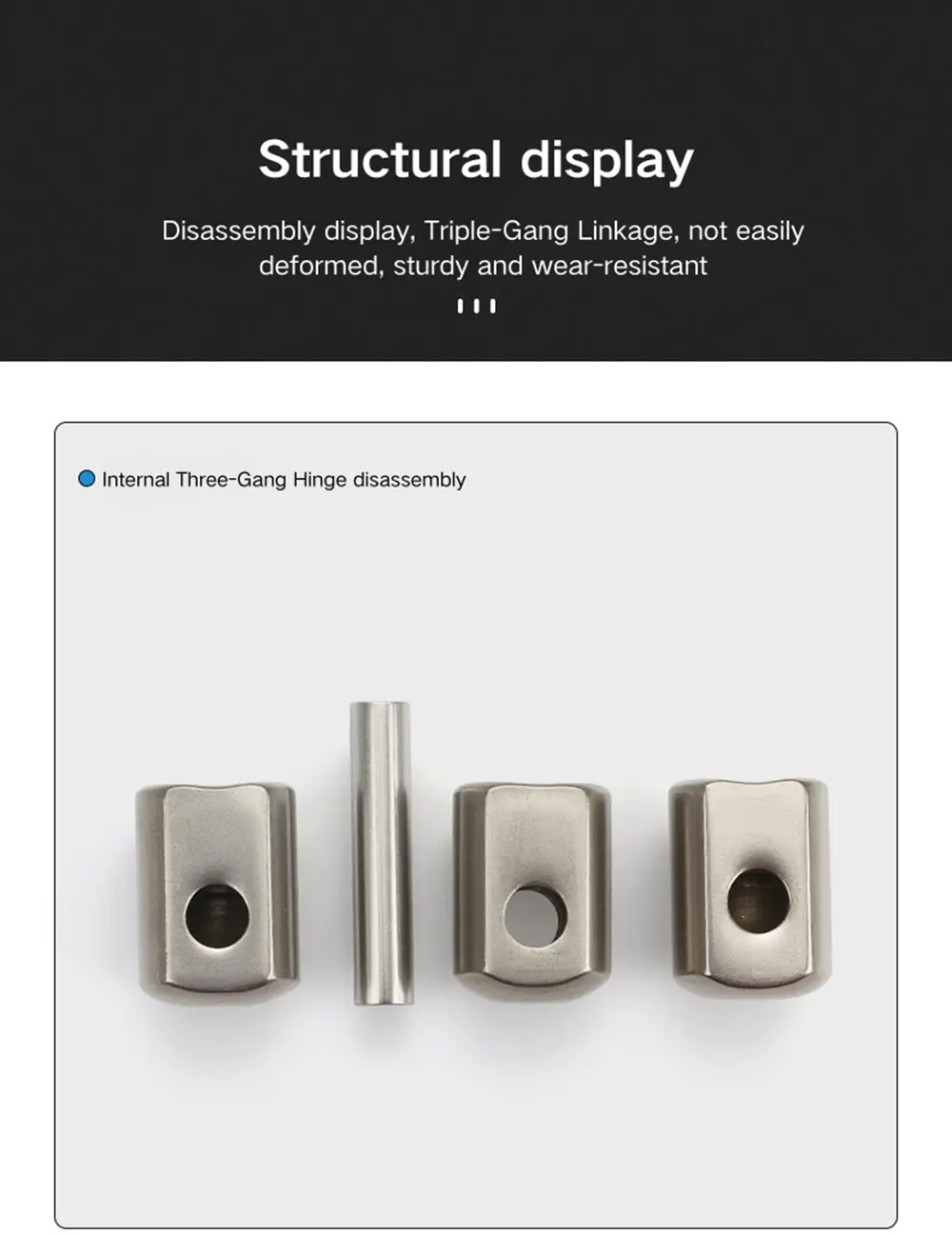

اس یونٹ کے ڈیٹیچ ایبل ورژنز کے لیے، پن بیرل باڈی میں ایک سائیڈ ہول سے نکلتا ہے اور ویلڈڈ ماؤنٹ کو پریشان کیے بغیر فریم سے دروازے کو الگ کرنے کے لیے باہر نکالا جا سکتا ہے۔ مربوط ورژن میں کوئی سائیڈ ہول نہیں ہے۔ پن بیرل کے اندر لگا ہوا ہے اور قبضہ دروازے کو ہٹانے کے لیے ڈیزائن نہیں کیا گیا ہے۔ مربوط اور ڈیٹیچ ایبل کے درمیان انتخاب کرنا اس بات پر آتا ہے کہ آیا انکلوژر کی سروس لائف کے دوران دروازے کو ہٹانا ضروری ہے۔

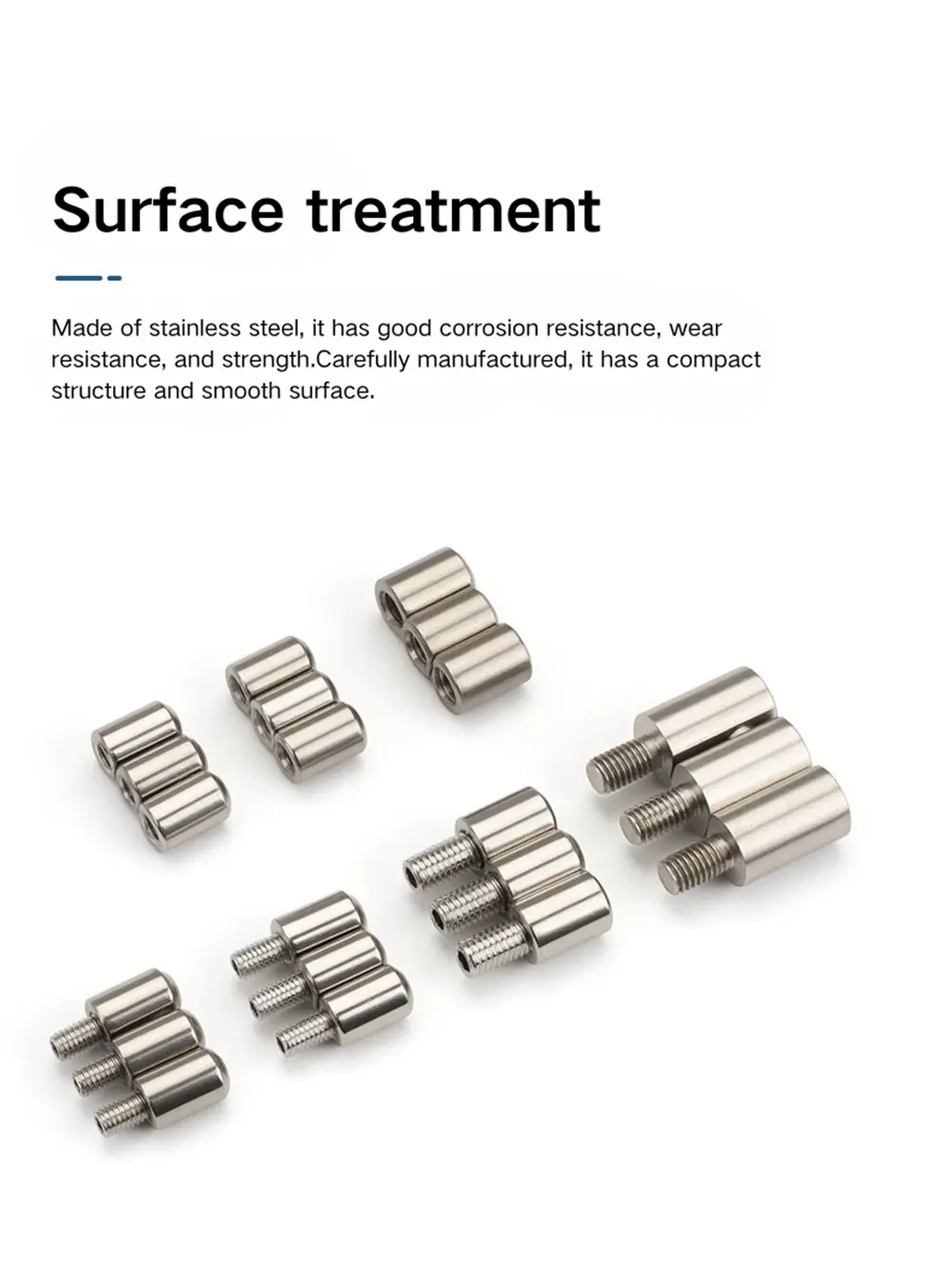

مواد اور سطح ختم

یہ ماڈیولر 201 اور 304 سٹینلیس سٹیل میں دستیاب ہے، دونوں وائبریٹری پالش کے ساتھ مکمل ہیں۔ وائبریٹری پولش عمل گڑھوں اور تیز کناروں کو ہٹاتا ہے اور ایک مستقل کم شین میٹ سطح فراہم کرتا ہے - یہ برش یا آئینے کی تکمیل نہیں ہے۔ پالش کرنے کے بعد دونوں درجات ایک جیسے نظر آتے ہیں۔ فرق سنکنرن مزاحمت میں ہے۔

201 سٹینلیس سٹیل اعتدال پسند ماحول میں اندرونی پاور کیبنٹ اور ڈسٹری بیوشن پینل ایپلی کیشنز کے لیے سنکنرن مزاحمت پیش کرتا ہے، اور پوری رینج میں زیادہ سرمایہ کاری مؤثر آپشن ہے۔ 304 سٹینلیس سٹیل ویلڈ آن پارلیمنٹ پیوٹ ہینج بیرونی دیواروں، مرطوب ماحول یا تنصیبات کے لیے بہتر انتخاب ہے جہاں طویل مدتی سنکنرن مزاحمت ایک مضبوط ضرورت ہے۔ دونوں رینج میں زیادہ تر تھریڈ سائز اور پن کنفیگریشن کے امتزاج میں دستیاب ہیں۔

اکثر پوچھے گئے سوالات

Q1: اس قبضے کی حد میں کون سی قسمیں دستیاب ہیں؟

یہ رینج گیارہ قسموں پر محیط ہے: اندرونی اور بیرونی دھاگہ M6 اور M8 سائز میں، 201 اور 304 سٹینلیس سٹیل میں، مربوط اور الگ کرنے کے قابل پن کنفیگریشن میں۔ M8×16 بیرونی دھاگہ گہرے پینل کی تنصیب کے لیے ایک توسیعی سٹڈ آپشن کے طور پر بھی دستیاب ہے۔

Q2: مربوط اور detachable اقسام کے درمیان کیا فرق ہے؟

مربوط قسم میں ایک مقررہ پن ہوتا ہے — اسے ہٹایا نہیں جا سکتا اور قبضہ دروازے کو جدا کرنے کے لیے ڈیزائن نہیں کیا گیا ہے۔ ڈیٹیچ ایبل قسم میں بیرل کے ذریعے سائیڈ ایگزٹ ہول ہوتا ہے۔ پن باہر پھسل جاتا ہے تاکہ دروازے کو بغیر ٹولز کے فریم سے ہٹایا جا سکے یا ویلڈڈ ماؤنٹ کو پریشان کیا جا سکے۔

Q3: اندرونی اور بیرونی دھاگے میں کیا فرق ہے؟

بیرونی تھریڈ ورژن میں ایک پھیلا ہوا جڑنا ہوتا ہے جو پینل یا فریم میں ٹیپ شدہ سوراخ میں دھاگہ کرتا ہے۔ اندرونی تھریڈ ورژن میں تھریڈڈ ساکٹ ہے جو پینل کی طرف سے بولٹ قبول کرتا ہے۔ دونوں کو مستقل تنصیب کے لیے تھریڈنگ کے بعد جگہ پر ویلڈیڈ کیا جاتا ہے۔

Q4: یہ قبضہ کیسے نصب ہے؟

تنصیب میں سٹڈ یا ساکٹ کے سرے کو دروازے کے پینل یا فریم ماؤنٹنگ پوائنٹ میں تھریڈ کرنا، پھر قبضے کو مستقل طور پر ٹھیک کرنے کے لیے ویلڈنگ کرنا شامل ہے۔ دھاگے کی مشغولیت اور ویلڈنگ کا امتزاج قبضے کو گردشی دروازے کے بوجھ اور پس منظر کی قوتوں دونوں کے تحت مستحکم رکھتا ہے۔

Q5: M6 اور M8 ورژن کے لیے کلیدی جہتیں کیا ہیں؟

M6 ویلڈ آن پارلیمنٹ پیوٹ ہینج باڈی 17.3 ملی میٹر لمبی ہے جس کا مرکز 21 ملی میٹر اور پن قطر 6 ملی میٹر ہے۔ ٹرپل بیرل اسٹیک 29 ملی میٹر لمبا اور 11.5 ملی میٹر چوڑا ہے۔ M8 ورژن میں 18 ملی میٹر باڈی، 22 ملی میٹر سینٹر اسپین، 7.5 ملی میٹر پن قطر، اور 13 ملی میٹر چوڑائی پر 33.5 ملی میٹر بیرل اسٹیک اونچائی ہے۔

Q6: کمپن پالش کیا ہے؟

وائبریٹری پالش ایک گڑبڑ کرنے والا عمل ہے جو حصے کی سطح سے گڑھے اور تیز کناروں کو ہٹاتا ہے، جس سے ایک مستقل کم شین میٹ فنش ہوتا ہے۔ یہ برش یا آئینہ ختم نہیں ہے۔ اس قبضے کے دونوں 201 اور 304 سٹینلیس ورژن ایک ہی کمپن پولش عمل سے گزرتے ہیں۔

Q7: مجھے کون سا سٹینلیس سٹیل گریڈ منتخب کرنا چاہئے؟

201 سٹینلیس سٹیل معیاری انڈور پاور کیبنٹ اور ڈسٹری بیوشن پینل ایپلی کیشنز کے مطابق ہے جہاں سنکنرن کی نمائش اعتدال پسند ہے۔ 304 سٹینلیس سٹیل بیرونی دیواروں، زیادہ نمی والے ماحول، یا ایسی تنصیبات کے لیے بہتر انتخاب ہے جہاں طویل مدتی سنکنرن مزاحمت ایک سخت ضرورت ہے۔
