Studs کے ساتھ چھپا قبضہ

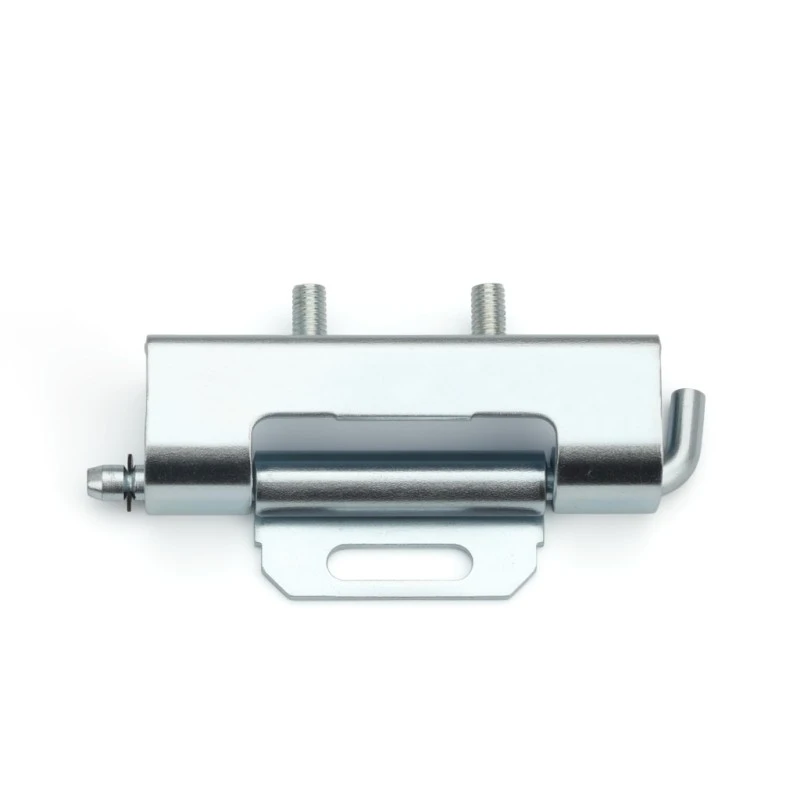

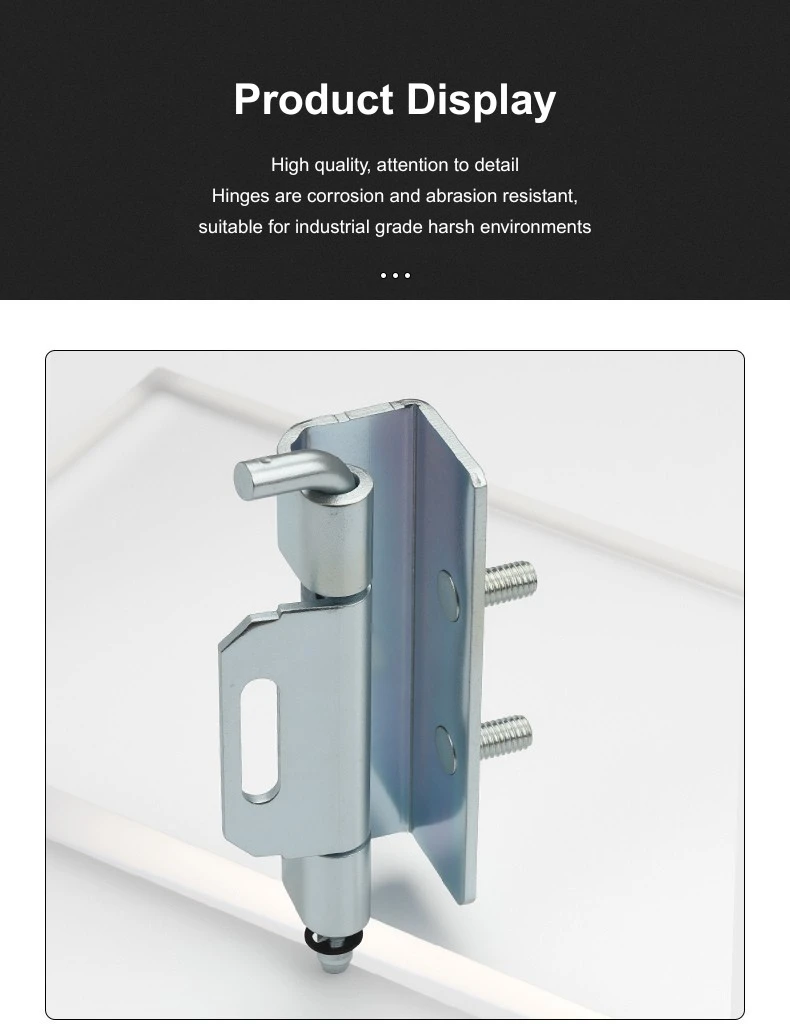

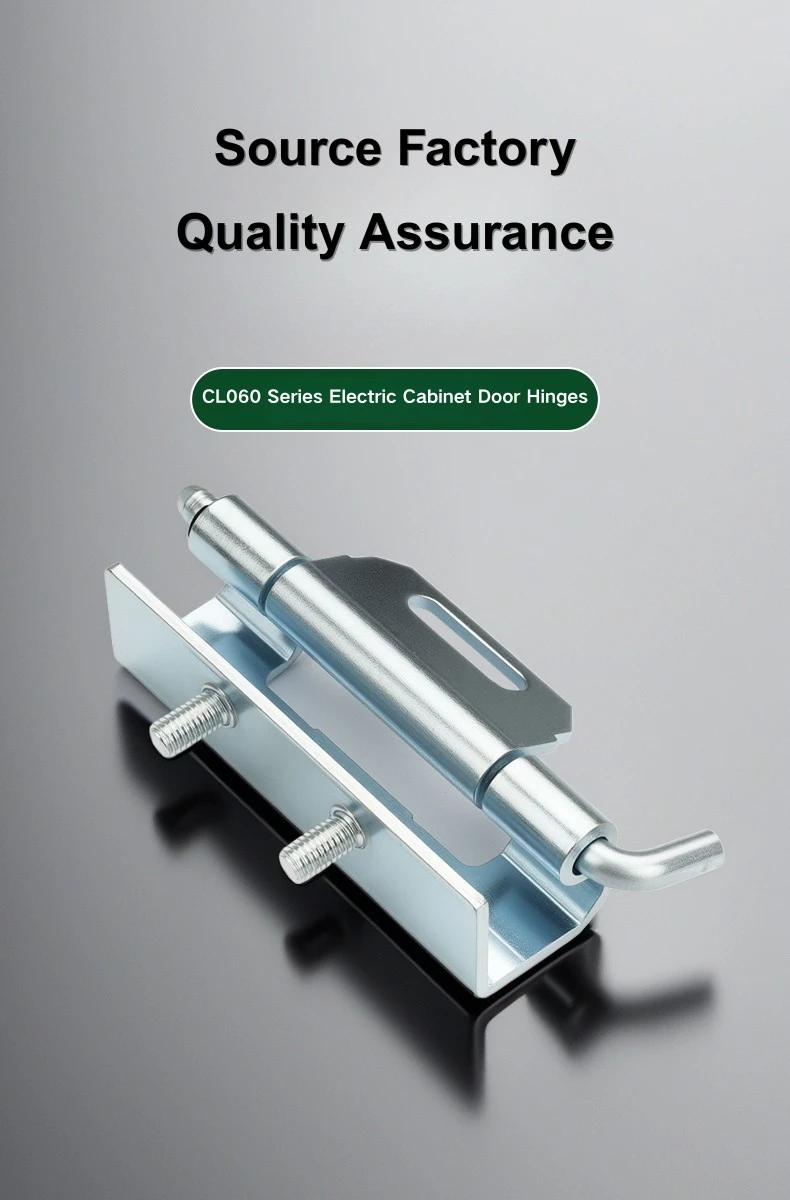

Yitai لاک سے ہٹانے کے قابل انکلوژر قلابے حاصل کرنے والے کسی بھی شخص کے لیے، Studs CL060 کے ساتھ چھپا ہوا قبضہ ویلڈنگ اور نٹ لگانے دونوں کو ہینڈل کرتا ہے، اور پیچ پہلے سے ہی شامل ہیں۔ ماؤنٹنگ ونگ پر ایک 19.8 ملی میٹر سلاٹ ہے تاکہ آپ اسے لاک ڈاؤن کرنے سے پہلے پوزیشن کو ٹھیک کر سکتے ہیں — مفید ہے جب آپ کو دروازے کو سیدھا لٹکانے کی ضرورت ہو۔ مجموعی لمبائی 86 ملی میٹر ہے جس میں 70 ملی میٹر قبضہ باڈی اور Φ5 ملی میٹر بیرل ہے۔

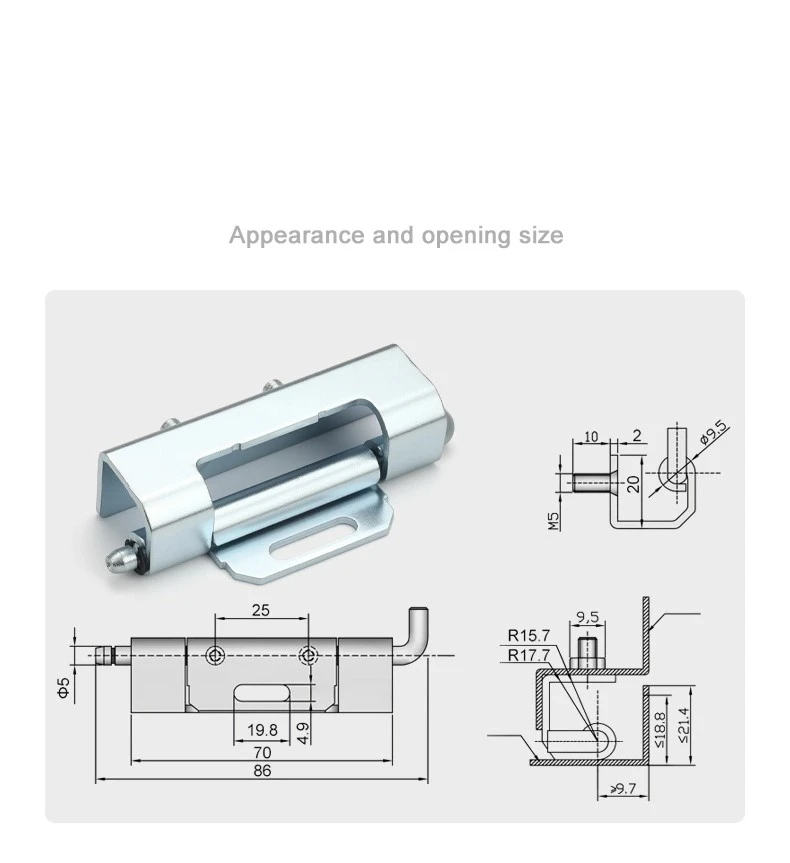

ساخت اور طول و عرض

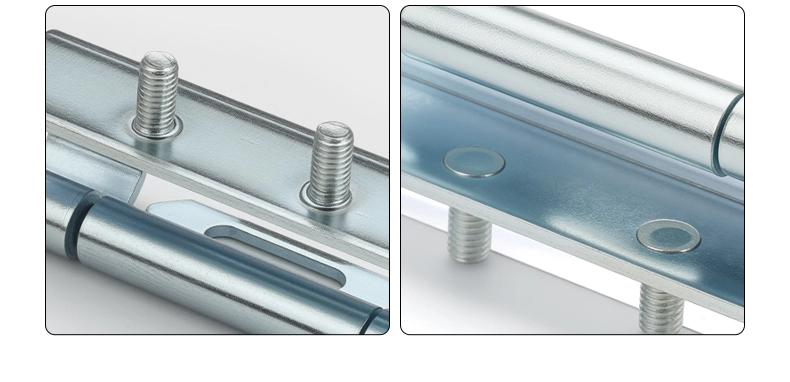

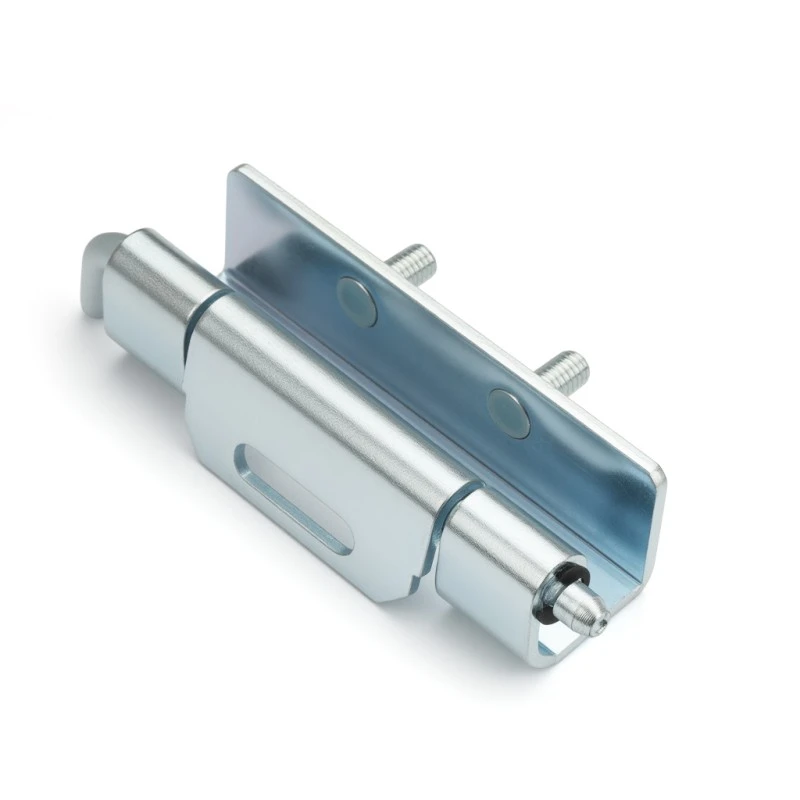

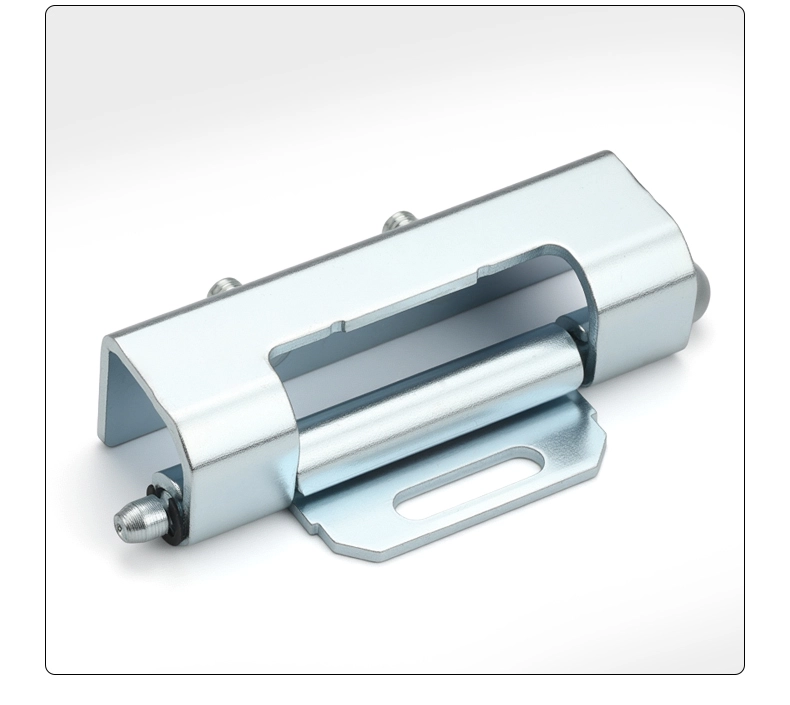

سٹڈ کے ساتھ چھپا ہوا قبضہ مجموعی طور پر 86 ملی میٹر چلتا ہے، جس میں مین باڈی اس میں سے 70 ملی میٹر لیتی ہے اور بڑھتے ہوئے ونگ باقی کو ڈھانپتے ہیں۔ بیرل Φ5 ملی میٹر ہے، اور سٹڈ میں ہی Φ9.5 ملی میٹر کا سر، 10 ملی میٹر شافٹ، ایک 2 ملی میٹر کندھا، اور M5 تھریڈنگ ہے — فریم چینل نٹ کے ساتھ منسلک ہونے کے لیے سیدھا ہے۔

فریم کی مطابقت کے لیے، کنسلڈ ہینج ود اسٹڈز کو R15.7 سے R17.7 ملی میٹر کے اندرونی رداس، ≤18.8 ملی میٹر کے دروازے کے پینل کی کلیئرنس کی گہرائی، ≤21.4 ملی میٹر کی پس منظر تک رسائی، اور >9.7 ملی میٹر کے فریم کی افتتاحی کے لیے ڈیزائن کیا گیا ہے۔ قبضے کا باڈی 22.6 ملی میٹر چوڑا ہے اور ماؤنٹنگ ونگ 25 ملی میٹر چوڑا ہے - اتنا کمپیکٹ ہے کہ دروازے کے چہرے سے باہر نکلے بغیر فریم کے اندر صاف طور پر بیٹھ سکتا ہے۔

انسٹالیشن اور ماؤنٹنگ

سٹڈ کے ساتھ چھپا ہوا قبضہ ویلڈنگ اور نٹ ماؤنٹنگ کے امتزاج کے ساتھ اندر جاتا ہے۔ ماؤنٹنگ ونگ کو فیبریکیشن کے دوران دروازے کے پینل پر ویلڈیڈ کیا جاتا ہے، اور سٹڈ اینڈ شامل M5 پیچ کا استعمال کرتے ہوئے فریم چینل کو منسلک کرتا ہے۔ ونگ پر 19.8 ملی میٹر سلاٹ آپ کو ہر چیز کو سخت کرنے سے پہلے قبضے کی پوزیشن کو منتقل کرنے کے لیے کچھ جگہ فراہم کرتا ہے، جس سے اسمبلی کے دوران دروازے کی سیدھ بہت کم ہوتی ہے۔

ایک بار جب یہ سب اپنی جگہ پر ٹھیک ہو جاتا ہے، سٹڈز کے ساتھ چھپا ہوا قبضہ پھر بھی ضرورت پڑنے پر دروازے کو کھولنے کی اجازت دیتا ہے — بس سٹڈ کو فریم چینل سے الگ کر دیں اور دروازہ آزاد ہو جاتا ہے۔ ویلڈیڈ ونگ دروازے کے پینل پر مستقل طور پر رہتا ہے، اس لیے دروازے کو ہٹانے سے قبضے کی تنصیب پر کوئی اثر نہیں پڑتا۔ یہ الماریوں کے لیے ایک آسان خصوصیت ہے جس کے لیے وائرنگ چلانے یا اندرونی رسائی کے لیے دروازے کو ہٹانے کی ضرورت ہوتی ہے۔

درخواست کے منظرنامے۔

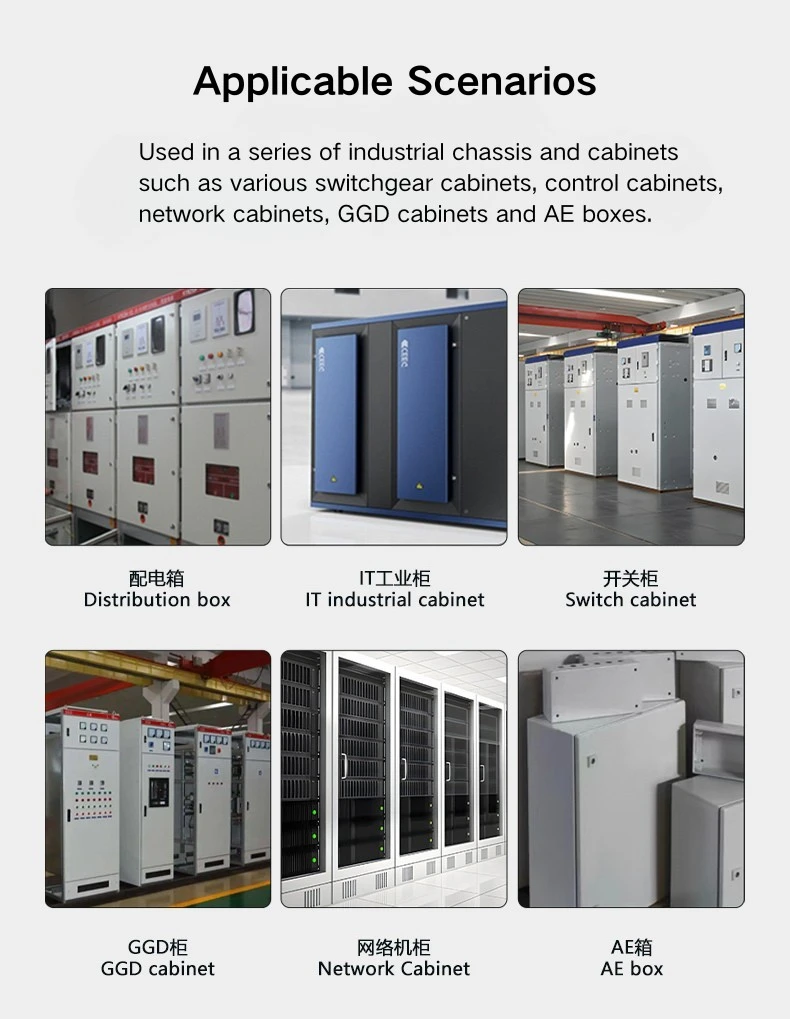

سٹڈز کے ساتھ چھپا ہوا قبضہ اکثر ڈسٹری بیوشن پینل کے دروازوں، سوئچ گیئر کے انکلوژرز، نیٹ ورک کیبنٹ کے دروازوں، اور صنعتی آلات کی الماریوں پر ظاہر ہوتا ہے جہاں بیرونی صاف ستھرا معاملات ہوتے ہیں۔ چونکہ قبضہ فریم کے اندر بیٹھتا ہے، اس لیے جب دروازہ بند ہوتا ہے تو باہر سے کچھ نظر نہیں آتا — کوئی پھیلا ہوا بیرل نہیں، کوئی کھلا ہوا بازو نہیں۔

سٹڈز کے ساتھ چھپے ہوئے قبضے کا الگ کرنے والا سائیڈ ان الماریوں کے لیے بھی کارآمد ہے جو ورکشاپ میں جمع ہو کر سائٹ پر بھیج دی جاتی ہیں — دروازہ نقل و حمل کے لیے آ سکتا ہے اور کابینہ کے پوزیشن میں آنے کے بعد واپس جا سکتا ہے۔ جستی کاربن اسٹیل فنش معیاری اندرونی صنعتی ماحول کے لیے ٹھیک ہے، اور 86 ملی میٹر پر قبضہ فریم چینل کے طول و عرض میں فٹ بیٹھتا ہے جو آپ کو عام طور پر تقسیم اور سوئچ گیئر انکلوژرز پر ملتا ہے۔

اکثر پوچھے گئے سوالات

Q1: CL060 قبضہ کا مجموعی سائز کیا ہے؟

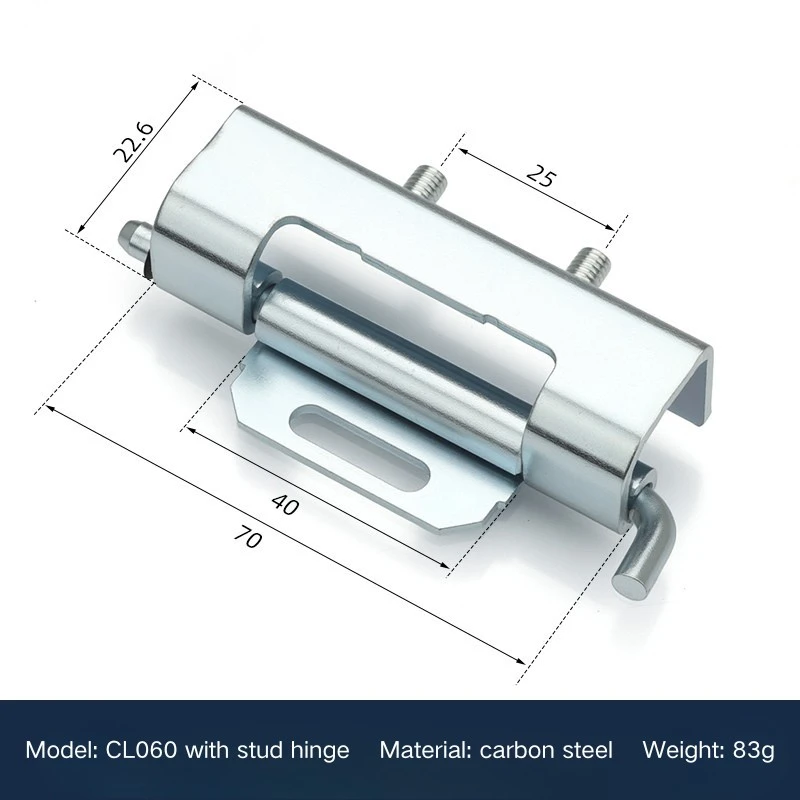

CL060 چھپے ہوئے قبضے کی مجموعی لمبائی 86 ملی میٹر، قبضے کے جسم کی لمبائی 70 ملی میٹر، اور بیرل قطر Φ5 ملی میٹر ہے۔ ماؤنٹنگ ونگ 25 ملی میٹر چوڑا ہے اور قبضہ باڈی 22.6 ملی میٹر چوڑا ہے۔ کل وزن 83 گرام ہے۔

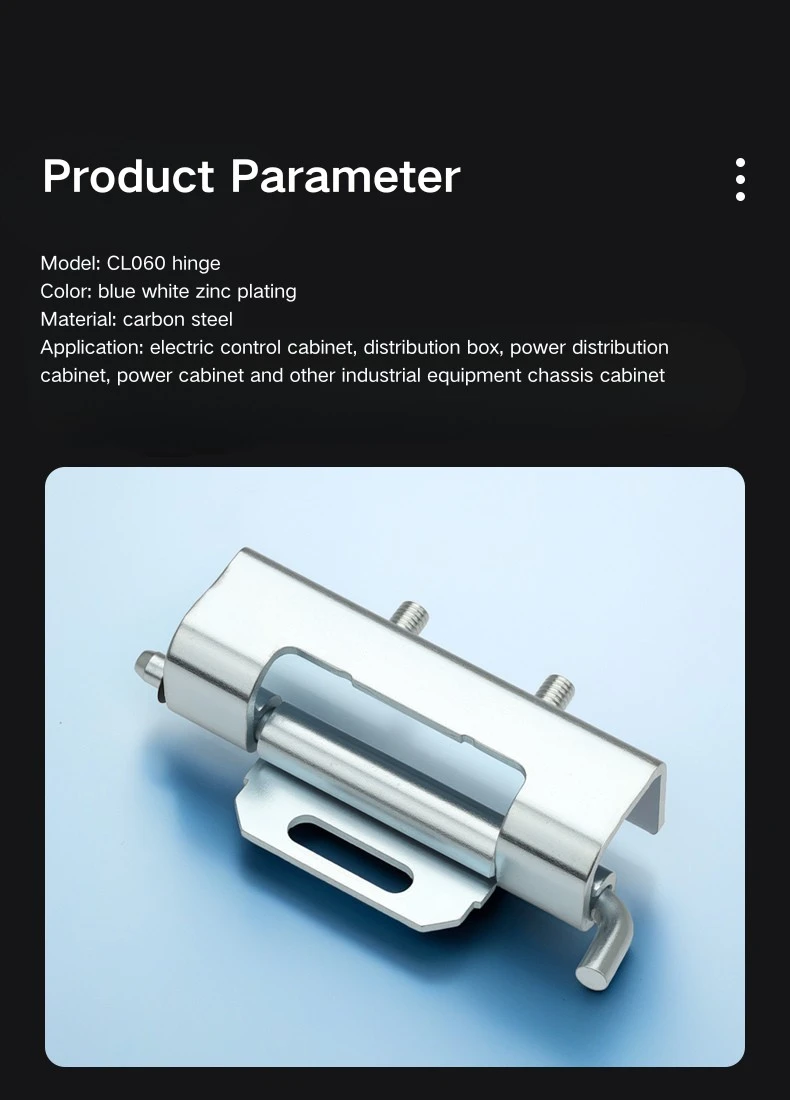

Q2: CL060 کس مواد سے بنایا گیا ہے؟

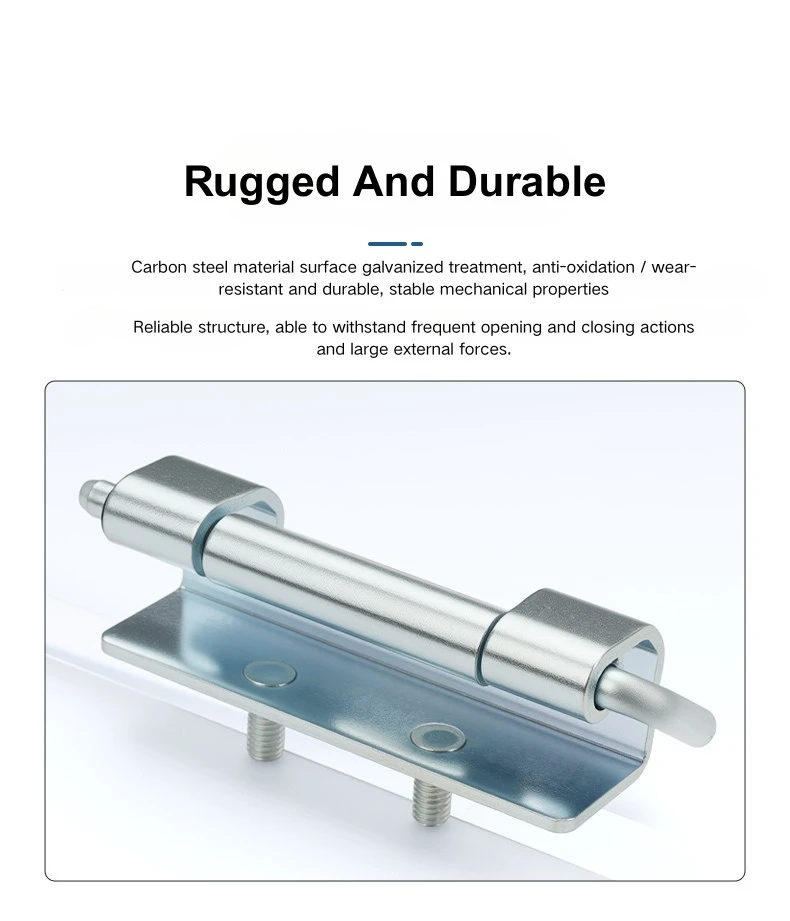

CL060 کاربن اسٹیل سے جستی فنش کے ساتھ بنایا گیا ہے۔ یہ فی الحال صرف ایک تصریح میں دستیاب ہے۔

Q3: CL060 کیسے انسٹال ہے؟

CL060 ویلڈنگ اور نٹ ماؤنٹنگ کا ایک مجموعہ استعمال کرتا ہے۔ بڑھتے ہوئے ونگ کو دروازے کے پینل پر ویلڈ کیا جاتا ہے، اور سٹڈ شامل M5 پیچ کا استعمال کرتے ہوئے فریم چینل کو منسلک کرتا ہے۔ سلاٹڈ ماؤنٹنگ ہول حتمی فکسنگ سے پہلے پوزیشنل ایڈجسٹمنٹ کی اجازت دیتا ہے۔

Q4: سٹڈ کے طول و عرض کیا ہیں؟

سٹڈ میں Φ9.5 ملی میٹر سر کا قطر، 10 ملی میٹر شافٹ کی لمبائی، 2 ملی میٹر کندھا، اور M5 تھریڈڈ ہے۔ یہ> 9.7 ملی میٹر کے کھلنے کے ساتھ ایک فریم چینل کو منسلک کرتا ہے۔

Q5: CL060 کس فریم چینل کے طول و عرض میں فٹ ہے؟

CL060 چھپا ہوا قبضہ R15.7 سے R17.7 ملی میٹر کے اندرونی رداس کے ساتھ ایک فریم چینل کے اندر فٹ بیٹھتا ہے۔ دروازے کے پینل کی گہرائی کی منظوری ≤18.8 ملی میٹر ہے اور کل پس منظر کی رسائی ≤21.4 ملی میٹر ہے۔

Q6: CL060 کن انکلوژر اقسام کے لیے موزوں ہے؟

CL060 ڈسٹری بیوشن پینل کے دروازوں، سوئچ گیئر انکلوژرز، صنعتی نیٹ ورک کیبنٹس، اور مکینیکل آلات کیبنٹ کے دروازوں پر استعمال کیا جاتا ہے — جہاں کہیں بھی چھپے ہوئے، الگ کیے جانے والے قبضے کو سطح پر نصب آپشن پر ترجیح دی جاتی ہے۔
